3英寸SSF316电磁流量计远传变送结构

在市政供水、化工流体输送、污水处理这类需要连续管控介质流量的管线场景里，远传型电磁变送单元是整套流量监测系统的核心执行部件，不同于普通就地显示的流量计，这类带远传功能的变送结构需要把管线内切割磁感线产生的感应信号做标准化处理，通过信号链路传输到中控室的PLC或者DCS系统，让运维人员不用到现场就能实时掌握管线内的介质流速、累计流量数据，甚至能联动后端的调节阀做闭环流量调节。这次做的这款3英寸规格的变送结构，适配的是ASME CLASS 150压力等级的法兰管线，本体过流部分采用SSF316材质，主要是考虑到化工场景里不少介质带有弱腐蚀性，316材质的抗晶间腐蚀能力能满足多数常规化工流体、市政污水、净水输送的使用要求，不会因为长期接触介质出现过流部件锈蚀剥落，污染介质或者影响测量精度。

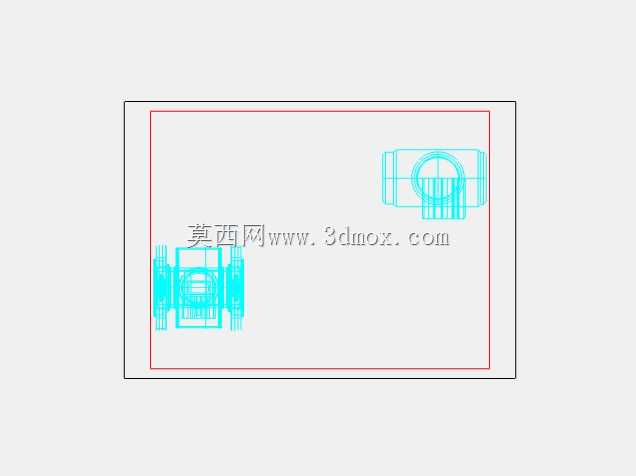

从结构设计的思路上来说，首先要优先保证测量管段的同轴度，因为电磁流量计的测量原理是基于法拉第电磁感应定律，要是测量管和上下游管线不同轴，介质流态出现偏折、紊流，会直接干扰电极采集到的感应信号，导致测量误差超出允许范围。所以在建模的时候，法兰连接面的螺栓孔分布严格遵循ASME B16.5的CLASS 150尺寸规范，法兰密封面的粗糙度、凸台高度都做了对应约束，保证现场安装的时候能和同压力等级的管线法兰直接匹配，不需要额外做转接件。变送表头的安装位置做了抬高设计，一方面是避免管线跑冒滴漏的时候液体渗到表头接线腔里，另一方面也方便现场巡检人员在不用攀爬管线的情况下，直观看到表头的显示数据，接线口的方向预留了多个可选角度，适配不同方向的走线需求，不管是上走线还是侧走线都能找到合适的接线位置，不用额外做弯头转接。

安装边界上，这款3英寸的变送单元要求上游至少保留5倍管径长度的直管段，下游保留3倍管径长度的直管段，建模的时候特意把上下游需要预留的直管段空间做了参考标记，方便做管线整体排布的设计师在做三维布管的时候提前预留安装空间，避免后续因为直管段长度不够导致测量失准。电极的安装位置选在测量管的水平径向两侧，避开了管线顶部可能存在的气泡聚集区，也避开了底部可能存在的杂质沉积区，保证电极能持续和满管的介质接触，不会因为气泡或者沉积物附着导致信号中断。励磁线圈的排布做了均匀化处理，让测量管内的磁场分布尽可能均匀，减少因为边缘磁场畸变带来的测量误差，线圈外部的屏蔽层结构也在模型里做了体现，避免现场的强电设备产生的电磁干扰串入励磁回路，影响信号稳定性。

实际现场使用的时候，这类远传变送结构不需要额外的采样旁路，直接串接在主工艺管线里就能工作，压损非常小，几乎不会影响管线的正常输送效率，和节流式的流量计相比，长期运行的能耗优势很明显。过流部件没有突出的阻流件，就算介质里带有少量悬浮颗粒、纤维杂质，也不容易出现卡堵的问题，很适合污水处理、纸浆输送这类含有固体杂质的流体测量场景。模型里把表头和测量管之间的连接支架做了加强筋处理，考虑到现场管线可能存在的振动，加强筋能提升整体结构的抗振性能，避免长期振动导致表头连接松动、接线脱落的问题。密封结构全部采用耐腐的氟橡胶材质，适配-20到120摄氏度的介质温度范围，覆盖了多数常规工业流体的输送温度要求，不需要额外做降温或者保温处理就能直接安装使用。
