阀块配套基础二维几何练习图形集

　　在液压阀块的加工与设计环节，前期的二维图形绘制能力是每一位结构工程师必须夯实的基本功，这套基础几何图形集合，正是针对阀块类零件制图入门阶段的实操练习素材，覆盖了阀块加工图中常见的各类轮廓形态。从车间实际加工场景来看，阀块作为液压系统中集成油路、安装阀件的核心载体，其二维图纸上的每一段线条、每一处拐角，都直接对应铣削、钻削工序的走刀路径，很多刚接触液压阀块设计的新人，往往容易忽略基础图形的绘制精度，导致后续出图时出现轮廓衔接错位、倒角标注偏差等问题，直接影响数控加工的首件合格率。

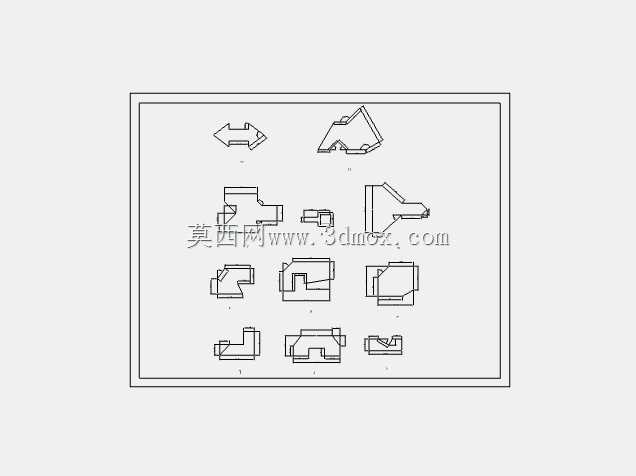

　　这套练习图形里包含了箭头形导向轮廓、带阶梯缺口的块体轮廓、斜切边异形轮廓、L型折角轮廓、带凹槽的矩形轮廓等多种形态，完全对应阀块零件图中常见的油口标识轮廓、阀件安装位轮廓、阀块本体切边轮廓、工艺槽轮廓的绘制需求。在实际的阀块设计工作中，我们绘制阀块二维图时，首先要明确安装边界：常规通径6mm的小型液压阀块，本体外形尺寸多控制在100mm80mm60mm范围内，安装孔位的中心距公差要求控制在±0.02mm以内，这就要求绘图时线条的衔接必须完全闭合，不能出现肉眼难以识别的微小断口，否则导入CAM软件生成走刀路径时就会出现路径报错。

　　很多新人在绘制这类基础轮廓时，习惯用随意拖拽的方式画线，忽略正交捕捉、端点捕捉的规范使用，画出来的斜切边角度偏差、折角处存在多余线段，这些问题放到实际加工中，就会导致阀块安装面的平面度不达标，安装电磁阀、溢流阀等元件时出现密封面渗漏的问题。这套练习图形的设计思路，完全贴合阀块制图的实际需求，没有设置脱离生产实际的复杂曲面轮廓，全部由直线段、常规角度斜线段、直角拐角构成，每一个图形都对应阀块图纸中某一类典型轮廓的绘制逻辑：比如带双向箭头的轮廓，对应阀块图纸上的油流方向标识，要求箭头的两翼角度对称、尖端顶点精准落在流道中心线上；带阶梯缺口的轮廓，对应阀块侧装阀件的安装让位槽，要求阶梯处的垂直边与水平边完全垂直，缺口深度尺寸标注基准统一；斜切边的异形轮廓，对应阀块本体的工艺倒角、管接头安装让位斜角，要求斜线段的两个端点精准落在相邻的两条正交边上，不能出现出头或者缺口。从绘图训练的角度来说，反复练习这类基础图形，能快速建立正交绘图的肌肉记忆，养成启用捕捉功能、闭合轮廓、统一标注基准的绘图习惯，这些习惯在后续绘制完整阀块工程图时，能大幅减少图纸错误率。在液压设备的实际应用场景中，不管是机床液压站的阀块、工程机械液压系统的集成阀块，还是自动化设备的小型液压阀组，其二维工程图的核心构成元素，都能在这套基础图形里找到对应的轮廓形态，掌握这些基础图形的精准绘制方法，是后续绘制复杂阀块剖视图、油道走向图、安装尺寸图的前提。

　　很多工程师在做阀块设计评审时，最先看的就是图纸上的基础轮廓是否规范，哪怕是一个油口标识的箭头画歪了，都会让人质疑整张图纸的严谨性，毕竟液压系统的压力动辄十几兆帕，任何一个尺寸偏差都可能导致阀块安装后出现泄漏、阀件动作卡滞等故障。另外，这套基础图形的练习，也能帮助从业者建立尺寸链的初步概念，比如绘制L型折角轮廓时，要明确两个边的尺寸基准是折角顶点还是外侧端面，这和阀块图纸上安装孔位的尺寸标注逻辑完全一致，基准选错了，后续加工时的尺寸累积误差就会超出允许范围。在车间的实际加工环节，操作工会根据二维图纸上的轮廓线来找正工件，如果图纸上的轮廓线存在衔接误差，找正的时候就会出现偏差，导致加工出来的阀块安装孔位偏斜，阀件装上去之后油道对不准，整个阀块直接报废。所以这类基础绘图练习，看似是简单的线条绘制，实则是对接实际生产需求的基本功训练，没有花哨的技巧，核心就是精准、规范、贴合生产实际，每一段线条的绘制都要考虑后续加工、装配环节的可行性，不能只停留在视觉上的形似。
