AutoCAD工程图纸标准标题栏设计

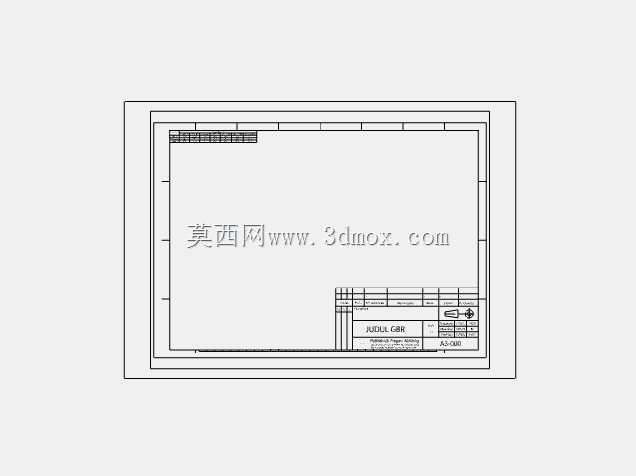

　　在阀门类零部件的工程制图环节，图纸标题栏是整套技术文档不可或缺的组成部分，承担着图纸信息索引、技术权责标注、版本追溯的核心作用，这套适配AutoCAD使用场景的标题栏结构，完全围绕仪器仪表类阀块产品的出图需求设计，可直接嵌入标准A3、A4图框的右下角区域，匹配机械制图的国标布局要求。从实际车间应用场景来看，阀块作为液压、流体控制回路中的核心集成部件，其加工图纸需要在流转过程中经过工艺编制、数控编程、质检核验、装配调试多个环节，不同岗位的技术人员拿到图纸后，第一时间会通过标题栏快速确认图纸对应的零件信息、材料要求、比例参数、版本状态，避免因信息错配导致的加工报废、装配失误问题。

　　这套标题栏的设计思路完全贴合阀块类零件的出图习惯，在栏位排布上，预留了零件名称、图号、材料标记、比例、重量、阶段标记的标准填写区域，同时针对阀块多油口、多版本迭代的特性，单独设置了更改记录区，可标注每次图纸修改的处数、标记、更改内容与对应日期，满足液压阀块产品频繁优化油道结构的出图需求。从安装边界来看，标题栏的外轮廓尺寸完全匹配国标机械制图的图框规范，整体宽度控制在180mm，高度控制在56mm，嵌入图框时与图框右下角的内边线完全重合，左侧与图框内边线预留的装订边距离符合标准要求，不会出现打印时栏位被裁切、内容显示不全的问题，同时栏位内部的单元格尺寸经过优化，最小行高设置为8mm，可容纳五号字的打印内容，不会出现文字挤压、识别困难的情况。在实际使用过程中，这套标题栏可直接作为块文件插入到不同比例的阀块图纸中，支持属性自定义修改，技术人员在出图时无需重复绘制栏位线条，仅需填写对应属性值即可完成标题栏的信息录入，大幅提升阀类零件的出图效率。从功能特性来看，标题栏的线条粗细设置符合工程图打印规范，外框采用0.5mm粗实线，内部格线采用0.25mm细实线，打印后层次清晰，不会出现线条模糊、格线混淆的问题，同时栏位的文字对齐方式统一设置为居中对齐，符合机械行业的制图审美习惯，整套图纸输出后规整统一，能够满足企业内部技术文档归档、对外加工协作的图纸交付要求。

　　在阀块产品的全生命周期中，图纸标题栏还承担着技术文件的溯源作用，当设备现场出现阀块故障需要更换备件时，维修人员可通过备件上的图号标记，快速在档案库中匹配到对应图纸，通过标题栏确认零件的版本、材料、加工要求，快速完成备件的加工或采购，大幅缩短设备停机维修的时间。不同于通用类的标题栏模板，这套结构专门针对阀块类零件的出图需求做了栏位优化，去掉了通用模板中不适用的冗余栏位，增加了阀块产品常用的表面处理要求、油口清洁度等级的标注区域，让技术人员在出图时无需额外添加备注栏，直接在标题栏对应区域即可标注关键技术要求，避免因备注信息遗漏导致的加工质量问题。

　　在三维模型转二维工程图的流程中，这套标题栏可直接关联三维模型的自定义属性，当三维模型的零件名称、材料、重量参数更新时，二维图纸中的标题栏信息可自动同步更新，无需人工手动修改，彻底避免人工改图时出现的信息不一致问题，这对于多品种、小批量的阀块产品设计来说，能够有效降低图纸出错率，提升设计部门的整体工作效率。从车间加工端的反馈来看，标准化的标题栏能够让一线操作工人快速定位关键信息，不需要在整张图纸上零散寻找加工要求，大幅降低识图时间，同时统一的栏位排布也方便质检人员在检验记录上抄录图号、版本信息，提升质检流程的流转效率。
