阀块配套三维线框结构练习模型

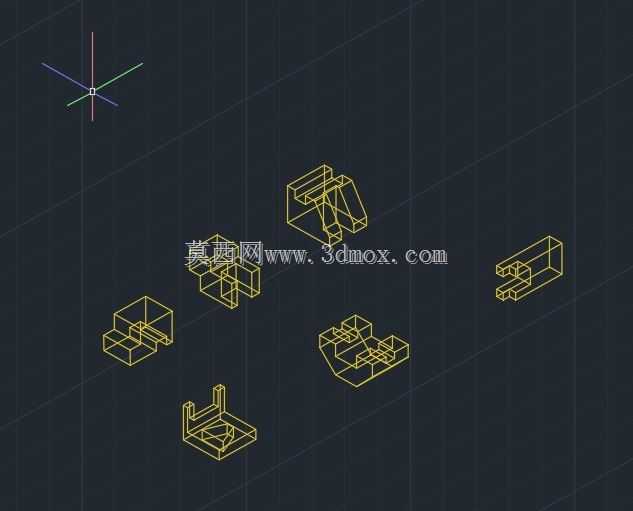

在液压系统的阀组设计环节，阀块作为集成油路的核心载体，其内部流道布局、外部接口位置、安装固定结构的合理性，直接决定整个液压回路的运行稳定性与装配维护便捷性。本次呈现的线框结构模型，围绕阀块类零件的基础构型做拆解式呈现，把不同功能的阀块安装基体、油路转接块、阀件固定座的三维轮廓以线框形式展现，方便结构设计人员快速梳理不同构型阀块的空间占位逻辑。

从实际应用场景来看，这类阀块结构广泛覆盖工业液压站、工程机械液压回路、机床液压夹紧系统等领域，不同构型的阀块分别承担不同的油路分配、阀件固定、压力转接功能。比如带凸台定位结构的阀块，多用于需要精准安装电磁换向阀的工位，凸台尺寸与阀件安装孔位的同轴度公差，直接影响阀件密封性能与换向动作的顺畅度；带多组通槽的阀块基体，主要用于集成叠加式液压阀，通槽的位置对应不同阀件的油口对接面，设计时需要预留足够的螺栓安装空间，避免装配时工具与相邻阀件发生干涉。

设计思路上，这类线框模型优先还原阀块类零件的空间轮廓边界，没有做实体填充，能让建模学习者直观看到每个结构特征的空间位置关系：比如阀块上的安装耳结构，其伸出长度、孔位中心距需要匹配安装面板的开孔尺寸，耳板厚度要根据阀组整体重量、系统运行振动幅度做强度校核，避免长期运行后出现耳板断裂、阀组移位的问题；阀块上的沉孔结构，深度需要匹配密封件的压缩量，过浅会导致密封失效漏油，过深则会增加加工成本，甚至影响油道的通流面积。

从安装边界来看，不同构型的阀块都需要明确三个方向的最大轮廓尺寸：长度方向要预留油管接头的插拔空间，避免相邻阀块的接头发生碰撞；宽度方向要匹配安装导轨或者安装板的固定孔距，保证安装时无需额外打孔改造；高度方向要考虑上方叠加阀件的整体高度，预留足够的接线空间，避免电磁阀的接线端子被周边结构挤压。另外，阀块上的倒角、退刀槽等工艺结构，在线框模型中也有清晰呈现，这些结构虽然不直接参与油路功能，但会影响加工效率与毛刺清理效果，比如流道口的倒角可以避免安装时割伤O型密封圈，棱边的倒角可以防止装配人员被锐边划伤。

在实际建模练习中，这类线框结构可以帮助初学者快速掌握三维坐标下的特征定位方法，理解不同阀块结构的功能对应关系，避免后续做实体设计时出现结构干涉、安装空间不足的问题。比如做油路转接块设计时，要先确定进出油口的中心高度，匹配系统中其他液压元件的油口位置，减少管路弯折角度，降低油路压力损失；做阀件固定座设计时，要考虑阀件的操作空间，比如手动换向阀的手柄摆动范围内不能有其他结构遮挡，保证操作时能顺利切换到各个工位。

不同结构的阀块在功能上各有侧重，带斜向支撑结构的阀块多用于高压大流量回路，支撑结构可以提升阀块整体刚性，避免高压油冲击下阀块产生形变导致阀件卡滞；带分层卡槽结构的阀块多用于集成度较高的小型液压站，卡槽可以固定油路隔板，把不同压力等级的油路分隔开，避免高低压油互通影响系统压力稳定性。设计这类结构时，还要考虑加工工艺的可行性，比如内部流道的钻孔深度不能超过刀具的长径比限制，避免加工时钻头断裂导致零件报废，外部的安装孔位要尽量采用标准化尺寸，方便后续维护时更换标准件。
