板翅式换热芯体结构设计方案

　　本次呈现的板翅式换热芯体结构，是紧凑式换热设备的核心传热单元，在暖通空调、化工流体换热、动力系统余热回收、制冷机组等场景中承担两种介质间的热量传递功能，相比传统管壳式换热结构，其单位体积换热面积可提升数倍，适合安装空间受限、对换热效率要求较高的工况。从结构设计逻辑来看，该芯体采用多层叠置的板翅排布方式，相邻两层隔板之间冲压成型的翅片构成独立的流体流道，冷热介质分别在间隔布置的流道内流动，通过隔板与翅片完成热量传导，翅片同时承担扰流、强化传热、支撑隔板承受压差的多重作用，避免高压工况下隔板出现变形塌陷。

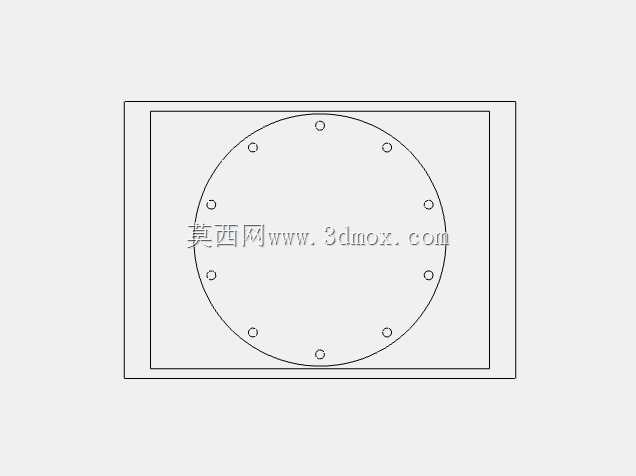

　　设计过程中首先确定流道的水力直径参数，结合目标工况下的介质流速、压降要求调整翅片的节距与开窗角度，图中可见的连续型波纹翅片结构，能够在介质流动过程中持续破坏边界层发展，降低传热热阻，同时保证流道内的流动阻力处于合理区间，适配中小流量的换热场景。安装边界方面，该芯体为矩形规整结构，外围设置封条完成流道侧边密封，整体外形可根据配套设备的安装腔体尺寸调整叠层数量与长宽尺寸，芯体两端预留介质进出的集流腔安装位置，可直接与外部管路法兰对接，不需要额外设计复杂的转接结构，能够快速集成到成套换热机组中。

　　从功能特性来看，该结构的翅片与隔板采用钎焊工艺连接为整体，接触热阻远低于组装式结构，长期运行过程中不会出现翅片松动、传热效率衰减的问题；流道的对称排布设计能够保证介质在各层流道内分配均匀，避免出现局部流量过低导致的换热死区，同时对称结构也让芯体在承受冷热交替的温度应力时变形均匀，降低焊缝开裂的泄漏风险。在实际选型应用中，该类芯体可适配气-气、气-液、液-液多种介质的换热需求，通过调整翅片厚度、隔板材质即可兼容不同温度、压力等级的工况，比如在新风系统中作为全热交换芯体回收排风中的能量，在液压系统中作为油冷芯体带走液压油的工作热量，在小型制冷机组中作为蒸发器完成制冷剂与载冷剂的热量交换。

　　建模过程中对翅片的成型圆角、叠层对齐公差做了精确还原，能够直接用于后续的钎焊工装设计、流场仿真分析，不需要额外对结构做简化处理，结构细节完全匹配实际加工的工艺要求，比如翅片与隔板的贴合面预留了钎料层的厚度空间，封条的拼接位置做了错位避让，避免焊接过程中出现钎料堵塞流道的问题。
