工业用316L不锈钢管壳式换热设备结构

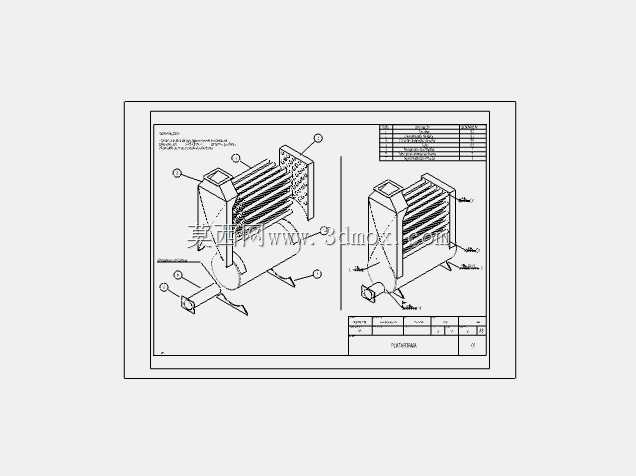

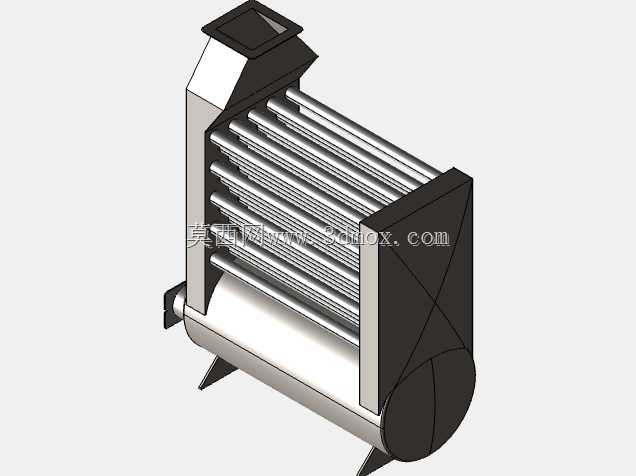

　　这款换热设备采用316L不锈钢材质打造，核心适配工业场景下的流体热量传递需求，在化工制程、食品加工、暖通供热、工业余热回收等场景中均能稳定发挥作用，可实现两种不同温度流体之间的热量传递，既可以作为加热器将冷流体升温至工艺要求温度，也可作为冷却器带走热流体的多余热量，部分工况下还可充当冷凝器实现气态介质的相变冷凝。从结构设计来看，设备采用管壳式换热的经典布局，核心换热区域由多根平行排布的换热管束构成，管束两端通过管板实现固定与密封，壳程侧的流体横向冲刷管束外表面，管程侧的流体从端部的变径接口进入管束内部流道，两种流体通过薄壁管壁完成热量交换，避免介质直接接触造成交叉污染。

　　端部采用渐扩变径的风室/流体腔结构，这种设计能够让进入管束的流体分布更加均匀，避免局部流速过高造成管束冲蚀，同时也能降低流体进入设备时的局部阻力损失，减少配套泵组或风机的运行能耗。设备底部设置了倾斜布置的支撑脚结构，支撑角度经过力学核算，既能够保证设备安装后的整体稳定性，避免运行过程中因流体脉动、设备振动出现移位，也预留了足够的底部操作空间，方便现场安装时的管路对接、后期运维时的底部排污与焊缝检查。

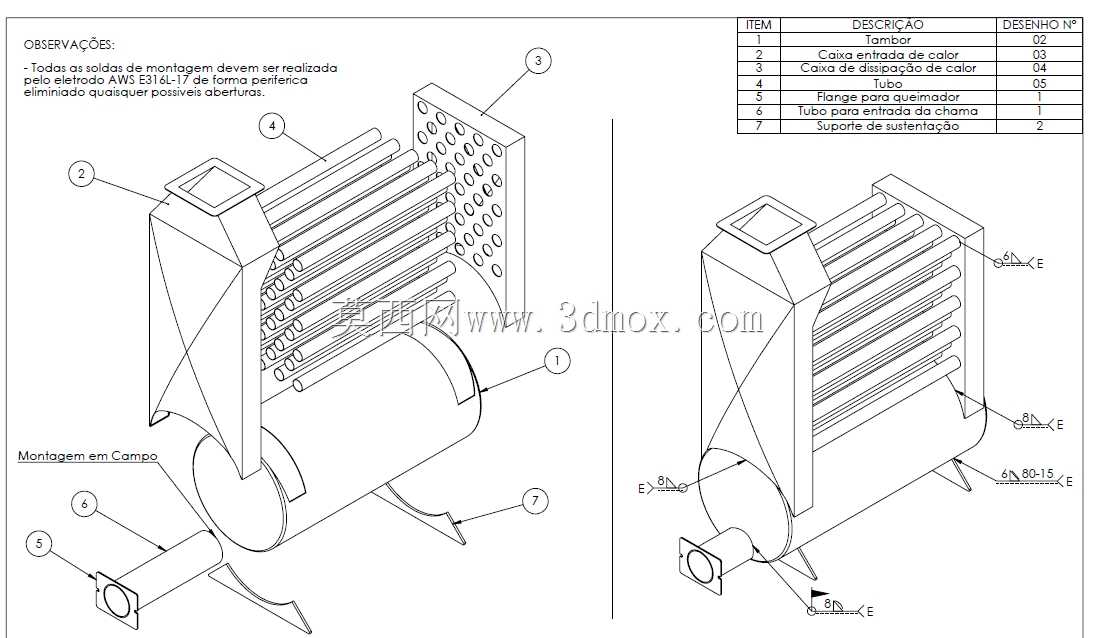

　　现场安装环节需要重点关注几个边界尺寸：端部的流体进出口采用圆形法兰接口，对接时需要保证接口同轴度偏差控制在允许范围内，避免强行对接造成法兰密封面泄漏；设备侧面预留的支座安装孔位需要与现场基础的预埋螺栓位置精准匹配，安装后需要校核设备整体水平度，防止管束长期受偏载作用出现变形；管束与壳程筒体之间的间隙控制经过精准计算，既保证换热效率的最大化，也为热胀冷缩预留了足够的形变空间，避免高温工况下管束与筒体因膨胀量差异产生结构应力，造成焊缝拉裂或管束变形。材质选择上采用316L不锈钢，也就是标注中的INOX 316L，这种低碳奥氏体不锈钢具备优秀的耐氯离子腐蚀能力，可适配轻度腐蚀性介质的换热工况，同时在持续高温环境下仍能保持稳定的力学性能，不会出现晶间腐蚀问题，大幅延长设备的连续运行周期。设备上标注的焊接要求明确所有现场组装焊缝需要采用对应的焊接工艺，焊后需要做渗透检测消除表面开口缺陷，避免运行过程中出现介质泄漏。

　　从结构细节来看，管板上的管束开孔采用等间距正三角形排布，这种排布方式能够在相同壳程直径下布置更多的换热管，提升单位体积内的换热面积，让设备整体结构更加紧凑，减少现场安装的占地空间；壳程侧设置的折流结构（图中标注的尺寸公差要求）能够引导壳程流体按照设计路径流动，避免出现流动死区，提升整体换热效率，同时折流结构还能对换热管束起到支撑作用，减少管束在流体冲击下产生的振动，避免管束与管板连接位置出现疲劳开裂。在实际选型应用中，需要根据工况的介质流量、进出口温度要求、允许压力损失来核算所需的换热面积，匹配对应的管束长度与壳程直径，这款结构的接口尺寸、支撑位置都预留了一定的调整空间，可根据不同项目的管路布局要求做适配性调整，无需大幅改动主体结构即可满足不同现场的安装需求。设备顶部与侧面的接口分别对应不同的介质流道，安装时需要根据工艺流向标识对接管路，避免出现流体短路导致换热效率不达标的问题。
