10立方米立式弧顶储料罐体结构设计

在化工原料仓储、食品加工原液暂存、市政水处理药剂存储、中小型工业生产环节的物料中转场景中，10立方容积的立式罐体是应用频次极高的静态存储类设备，这类罐体不需要搭配复杂的动力搅拌组件，核心作用是为液态、低粘度膏状或者小颗粒固态物料提供密闭、稳定的存储空间，避免物料暴露在外界环境中出现受潮、氧化、挥发或者杂质混入的问题。

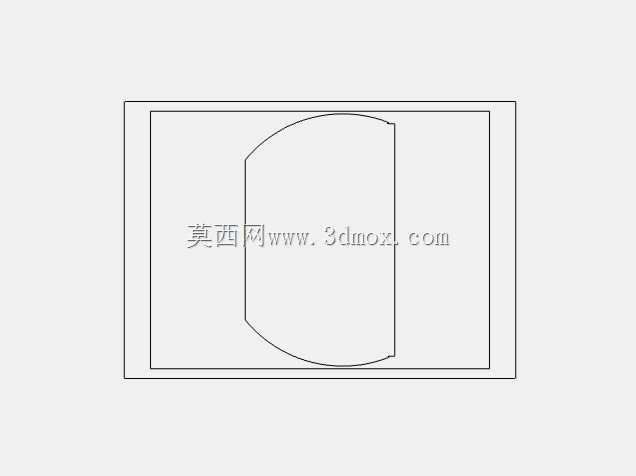

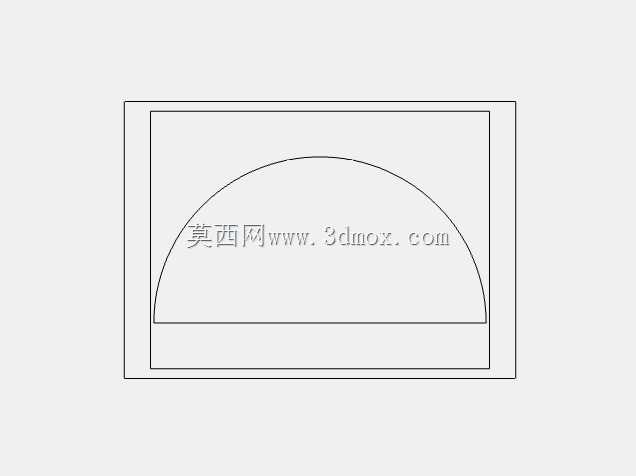

从实际工程落地的角度看，10立方的容积设定刚好匹配中小型生产线的单日物料周转量，既不会因为容积过小导致频繁补料增加运维工作量，也不会因为容积过大造成物料长期积压变质，同时设备整体占地尺寸可控，不需要对车间地面做额外的高强度承重改造，常规的硬化工业地坪即可满足安装要求。本次设计的罐体采用立式直筒加弧形顶的结构形式，摒弃了传统平顶罐体顶部易积灰、积水造成结构腐蚀的缺陷，弧形顶的曲率经过受力验算，在罐体内部存在微正压或者微负压的工况下，顶部结构不会出现应力集中导致的变形问题，同时雨雪天气下顶部的积水、积尘可以顺着弧面自然滑落，降低日常运维的清洁频次。

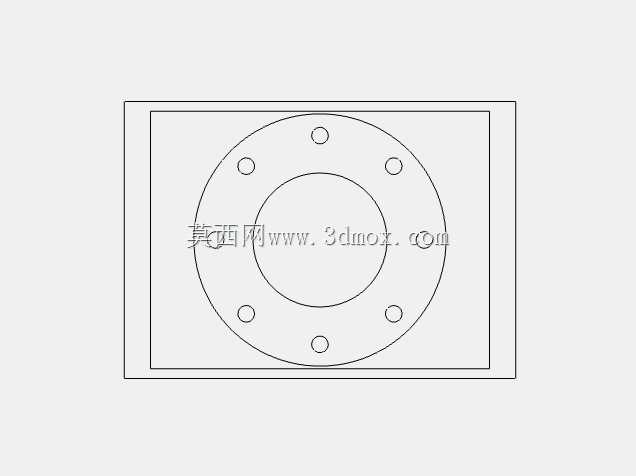

设计过程中首先要明确安装边界条件，罐体直筒段的直径与高度比例控制在1:1.6左右，这个比例下罐体整体重心高度适中，空载或者满载状态下的抗倾覆性能都能满足室内安装的抗风、抗震要求，底部预留的安装法兰孔位可以直接和预制的混凝土基础或者钢制支架对接，不需要现场额外配打孔位。筒体部分的壁厚根据常规存储物料的密度、存储压力做了等强度设计，直筒段壁厚均匀，弧形顶部分因为受力状态更复杂，在和直筒段连接的位置做了局部加厚过渡，避免焊接位置出现应力突变，所有的焊接坡口都在三维模型中做了预留，后续出工程图时可以直接提取坡口尺寸指导下料加工。

从功能特性上看，这个罐体的结构预留了标准的接口位置，顶部可以根据实际使用需求加装人孔、进料管、呼吸阀、液位计安装座，侧面预留了出料口、溢流口、温度检测探头的安装位，所有接口的位置都避开了罐体的主受力焊缝，后续加装配件时不会破坏罐体的整体结构强度。罐体内部没有设置额外的内构件，内壁光滑过渡，不存在物料积存的死角，不管是存储液态物料还是小颗粒散料，出料时都可以依靠重力实现近乎完全的排空，减少物料残留造成的浪费以及后续清罐的工作量。

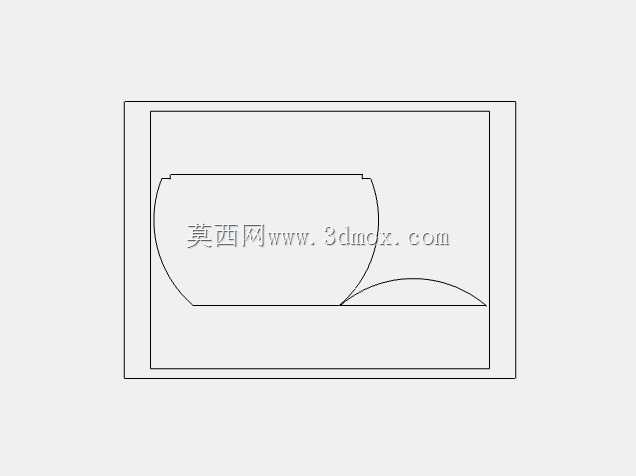

建模过程中对罐体的所有折弯、卷圆工序的工艺性做了校验，直筒段采用标准钢板卷制焊接成型，弧形顶采用整板冲压或者分瓣拼接的工艺都可以实现，模型中所有的折弯半径都匹配常规卷板机、冲压设备的加工能力，不需要定制特殊的加工工装就能完成生产。同时考虑到运输的便利性，整个罐体的最大外径控制在常规公路货运的限宽范围内，整体高度也满足普通货运车辆的装载高度要求，不需要做分体式设计就能实现整体运输，降低现场安装的焊接工作量，也能减少现场焊接带来的防腐层破坏问题。

在实际选型应用中，这类罐体可以根据存储物料的腐蚀性差异，选择对应的板材材质，比如存储普通水基物料选用普通碳钢做内外防腐即可，存储有腐蚀性的化工物料可以更换为不锈钢或者衬塑材质，三维模型的参数化结构可以快速调整壁厚、接口位置、接口尺寸，适配不同的使用场景，不需要从零开始重新建模，能大幅缩短设计周期。另外罐体底部的支撑结构做了加强设计，满载状态下支撑腿的受力均匀分布，不会出现局部载荷过大导致的地面沉降或者支撑变形问题，支撑腿底部预留的地脚螺栓孔可以和基础牢固连接，即使在有轻微振动的车间环境中也能保持稳定。
