内燃机活塞组件连杆结构工程设计

在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力总成的运行可靠性与疲劳寿命。从实际装机场景来看，该类连杆主要适配小排量车用汽油发动机，装配于活塞销与曲轴曲柄销之间，工作过程中需要持续承受活塞往复运动产生的交变冲击载荷，同时将燃烧室爆燃产生的轴向推力转化为曲轴的旋转扭矩，向外输出动力。

设计阶段首先需要匹配对应机型的缸径、行程参数确定连杆大小头的中心距，这个尺寸直接决定发动机的压缩比与活塞运动的上下止点位置，一旦出现偏差会直接导致活塞撞气门、压缩比异常等严重装机故障。连杆小头端通过活塞销与活塞内部的销座连接，设计时需要预留足够的衬套安装壁厚，同时在小头端面加工定位槽，避免衬套在往复冲击下出现周向转动，衬套内孔的表面粗糙度需要控制在合理区间，保证活塞销转动时的润滑状态稳定，避免出现干磨烧蚀的问题。连杆大头端采用剖分式结构，配套连杆盖通过高强度螺栓完成锁紧，剖分面设计为锯齿形定位结构，能够在大扭矩冲击下避免连杆盖出现错位，大头内孔需要与曲轴曲柄销的轴径尺寸严格匹配，安装时需要按照规定的扭矩分三次拧紧螺栓，保证轴瓦的压紧力均匀，避免轴瓦在高速运转下出现走外圆的故障。

杆身部分采用工字形截面设计，这种结构能够在保证整体结构强度、刚度的前提下尽可能降低连杆自身的往复运动质量，减少发动机高速运转时的惯性载荷，降低曲轴的动平衡校正难度。杆身内部设计有贯通的润滑油道，能够将曲轴主轴道输送来的压力机油引导至小头衬套位置，对活塞销与衬套的摩擦副进行持续润滑，同时带走摩擦产生的热量，避免局部温度过高导致的材料强度下降。设计过程中需要对连杆的大端、小端、杆身过渡位置做圆弧过渡处理，避免出现尖锐的应力集中棱角，这些位置是交变载荷下最容易出现疲劳裂纹的区域，合理的圆角设计能够大幅提升连杆的疲劳寿命，降低长期运转下的断裂风险。

从安装边界来看，连杆大头的外圆尺寸需要小于发动机气缸的内径，保证发动机装配时连杆能够顺利从气缸上端装入，不会出现卡滞问题；小头端的宽度需要匹配活塞销座的内侧间距，安装后需要保留合适的轴向间隙，避免工作过程中受热膨胀出现卡滞，同时两端需要安装卡环对活塞销进行轴向定位，防止活塞销轴向窜动刮伤气缸壁。连杆的整体质量需要严格控制在公差范围内，同一台发动机装配的多支连杆质量差需要控制在极小的区间内，避免运转过程中产生过大的往复惯性力，导致发动机振动超标、轴承异常磨损。

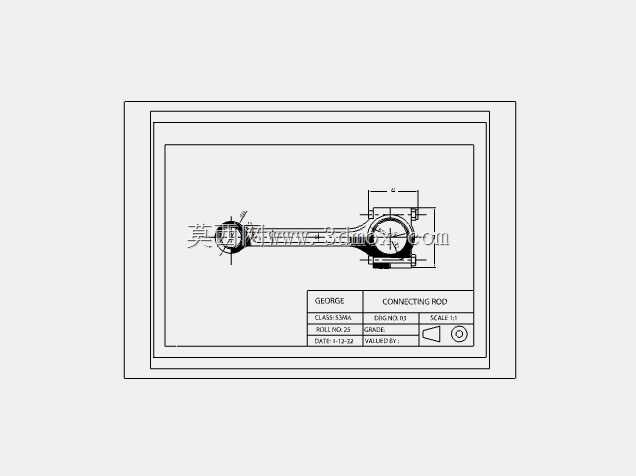

实际建模过程中需要重点关注各个配合面的形位公差要求，大小头孔的平行度、圆柱度直接影响装配后的运转状态，螺栓孔的位置度需要保证连杆盖安装后内孔的圆度符合要求，避免出现轴瓦偏磨的问题。完成三维建模后生成的工程图需要清晰标注各个关键尺寸、形位公差、表面粗糙度要求，同时明确热处理工艺要求，连杆整体需要经过调质处理保证芯部韧性，大小头孔表面需要做强化处理提升耐磨性能，满足长期高负荷运转的使用需求。
