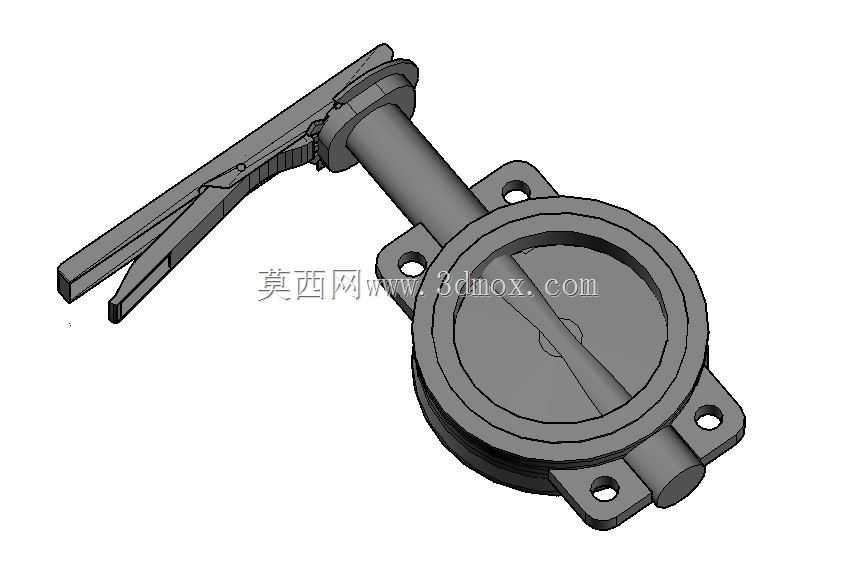

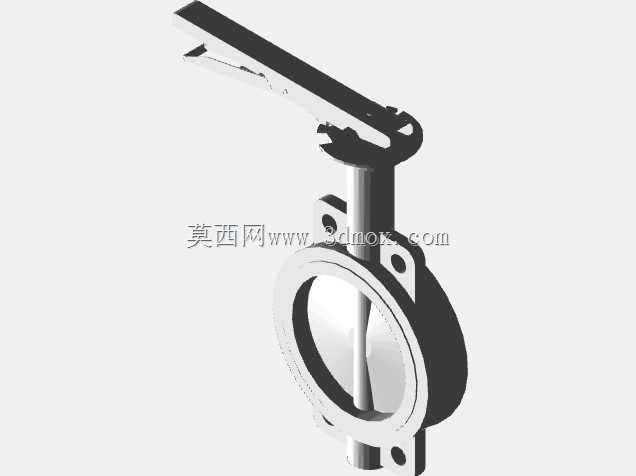

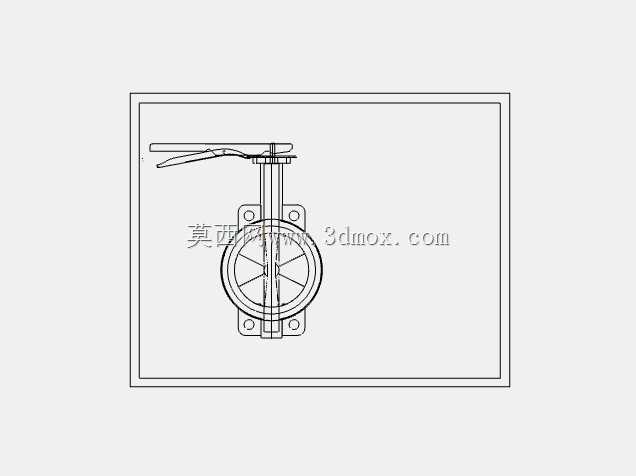

手动对夹式直通蝶阀结构三维模型

　　这款手动直通蝶阀的三维结构，完全围绕中低压工业管路的截断与调节需求搭建，日常在给排水管网、暖通空调循环水系统、普通化工流体输送、市政水处理支线、轻工生产物料管路里都能见到它的身影，核心作用就是通过手柄的扳动，带动阀杆旋转，让圆形阀板在阀体内做0-90度的回转，实现管路通断或者流量开度的调节。从结构设计的逻辑来看，整个模型优先考虑了现场安装的便捷性，阀体采用对夹式的薄型圆饼结构，没有额外的法兰延伸段，安装时直接夹在两端管路的法兰中间，靠穿过法兰孔的长螺栓锁紧固定，相比同口径的法兰式蝶阀，整体轴向长度缩短了近40%，重量也更轻，能有效节省管路安装空间，尤其适合管廊排布紧凑、安装操作空间有限的现场工况。

　　阀体四周预留的四个安装定位孔，完全匹配常规PN10/PN16压力等级的标准法兰孔距，安装对位时不需要额外做适配加工，现场施工人员只要对齐法兰密封面，穿入螺栓均匀锁紧就能完成固定，密封面采用平面贴合结构，适配常规橡胶密封垫片，能满足常规水、中性流体的密封要求，不会出现安装错位导致的渗漏问题。操作端采用杠杆式长手柄设计，手柄上加工有档位定位齿槽，扳动手柄时可以通过齿槽的卡合，将阀板锁定在对应的开度位置，不需要额外的锁止机构，现场操作人员不需要借助额外工具，徒手就能完成开度调节，手柄的长度经过力矩匹配设计，在额定工作压力下扳动操作不会出现费力、卡滞的情况，手柄末端做了圆弧收边处理，长时间操作也不会硌伤手部。阀杆与阀板的连接采用扁方定位结构，不存在传动间隙，手柄转动的角度可以直接同步传递到阀板上，不会出现操作空程，调节精度可以满足常规管路的流量控制需求，阀杆与阀体的配合部位预留了密封填料的安装空间，实际生产装配时可以填入填料压盖，实现阀杆部位的动密封，避免流体从阀杆间隙渗漏。阀板采用中心对称的圆盘结构，回转中心与管路中心完全重合，当阀板处于全开位置时，阀板平面与流体流向平行，流道的阻力系数非常小，流体通过时的压损远低于同口径的截止阀，不会造成过多的管路压力损失，能有效降低输送泵的运行负载；当阀板处于全关位置时，阀板外圆与阀体内的密封座完全贴合，能实现可靠的截断密封。

　　整个模型的结构拆分完全贴合实际加工装配逻辑，阀体、阀杆、阀板、手柄、定位压盖这些零件都可以单独拆分，每个零件的配合公差都按照常规机械加工的精度要求预留，比如阀杆与阀体的配合间隙控制在0.05-0.1mm之间，既保证转动灵活，又不会出现晃动导致的密封偏移；阀板与阀杆的连接部位做了防转限位，长期开关操作也不会出现阀板松动移位的问题。从安装边界来看，整个阀门的径向最大尺寸不超过两端连接法兰的外圆直径，轴向尺寸仅为同口径闸阀的三分之一，安装后不会在管路侧面突出过多结构，不会和周边并排排布的其他管路、支架产生干涉，手柄的操作空间预留也符合现场操作的人体工学要求，扳动手柄全程不会碰到管壁或者周边构件。

　　在实际选型应用中，这类手动蝶阀通常用在管径DN50到DN300的中低压管路上，工作温度不超过120摄氏度的水、油品、无强腐蚀性的流体工况都能适配，因为结构简单、零件数量少，后期维护也非常方便，出现密封件磨损的情况时，不需要把整个阀门从管路上拆下来，只要松开压盖就能更换密封件，大幅降低现场维护的工作量。建模过程中所有的结构圆角、壁厚都按照实际铸造工艺的要求做了处理，阀体的最小壁厚满足公称压力下的强度要求，不会出现应力集中的薄弱部位，手柄的受力部位做了加厚处理，反复扳动也不会出现变形断裂的问题，定位齿槽的角度和阀板的开度一一对应，齿槽的深度足够，锁定后不会因为流体冲击导致阀板自行移位。
