坦克配套阀块安装连接结构设计

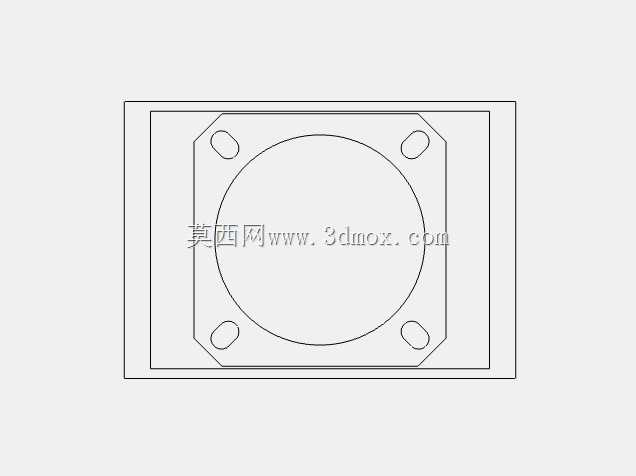

　　在装甲车辆液压系统的布局设计中，阀块作为油路控制的核心集成部件，其安装结构的可靠性直接决定整套液压执行机构的动作稳定性，尤其是坦克这类行驶工况极端复杂、车体振动冲击极强的装备，阀块的安装边界、连接强度、密封适配性都需要经过多轮工况校核。本次设计的阀块安装结构，采用方形切角的法兰式安装基座，中心预留大直径通油孔位，四个角部分别设置腰型安装孔，可适配安装面存在微小加工公差的装配场景，避免硬连接带来的装配应力集中问题。从实际应用场景来看，该阀块主要用于坦克液压系统中主油路与各分支控制油路的集成转接，可将原本分散布置的溢流、换向、节流等阀件统一集成在单一基座上，大幅减少管路接头数量，降低高压油路在强冲击工况下的泄漏风险。

　　设计过程中优先考虑了安装空间的边界约束，坦克内部液压舱的安装空间极为紧凑，阀块整体外轮廓采用切角方形设计，相比常规方形法兰可减少四个角部的空间占用，在狭窄舱室内安装时可避让周边的管路与线束，同时切角结构也能减少应力集中点，提升基座在车体受冲击时的结构强度。四个腰型安装孔的位置度公差控制在0.1mm范围内，孔位的长轴方向沿安装面的对角线方向布置，装配时可根据实际对接的油路法兰位置进行微小调整，降低对安装面加工精度的要求，也便于后期维护时的拆装作业。

　　中心的大直径通孔作为主油路通油通道，孔径尺寸匹配坦克液压系统的大流量供油需求，通油孔内壁的粗糙度控制在Ra1.6以内，减少高压油液流动时的沿程阻力损失，同时避免油液内杂质在孔壁滞留造成的油路堵塞问题。安装基座的厚度经过强度校核，在系统最高工作压力下，基座的变形量控制在0.02mm以内，可保证对接面的密封件始终处于均匀压缩状态，不会因基座变形导致密封失效。从结构设计思路来看，该阀块没有采用常规的圆形法兰结构，主要是考虑到坦克内部安装面多为平面焊接基座，方形切角结构的安装贴合面积更大，连接后的抗扭转性能更强，在车体进行越障、转向、射击等带来强冲击的动作时，阀块不会因侧向冲击力出现连接松动。

　　腰型孔的设计也兼顾了不同生产批次安装基座的尺寸公差，在装备大修更换部件时，即便替换的安装基座存在小范围的孔位偏差，也能顺利完成装配，无需对安装面进行二次加工，大幅提升战地维修的效率。在实际装配场景中，该阀块安装后与周边管路的最小间隙保持在15mm以上，可避免车辆行驶过程中管路振动与阀块发生摩擦破损，同时阀块的外露面均做了磷化防锈处理，可适应坦克内部潮湿、多油污的使用环境，长期使用不会出现锈蚀卡滞的问题。油路接口的密封槽尺寸按照高压静密封标准设计，适配O型密封圈的压缩量在18%-22%之间，在-40℃到120℃的工作温度范围内都能保持可靠的密封性能，不会因温度变化导致密封件老化失效。从安装边界来看，阀块的总厚度控制在合理范围内，不会突出于安装平面过多，避免占用液压舱内宝贵的立体空间，同时阀块的各个棱边都做了R2的倒角处理，装配时不会划伤操作人员，也不会刮损周边的液压管路保护层。
