工业离心式除尘风机结构设计

项目分类:除尘设备 发布时间:2025-09-16 ID:1077355
  • 工业离心式除尘风机结构设计
  • 工业离心式除尘风机结构设计
  • 工业离心式除尘风机结构设计
  • 工业离心式除尘风机结构设计

这款离心式除尘风机的三维结构,是针对车间粉尘收集、工况废气抽排场景开发的通用通风除尘核心部件,在木工加工车间、五金打磨工位、粮食输送线、小型锅炉排烟段这类需要持续抽排含尘气流的场景中,这类风机是整个除尘系统的动力核心,负责为管网提供稳定的风压与风量,克服管道沿程阻力、除尘滤芯的过滤阻力,将含尘气体从产尘点位抽吸到除尘处理单元。

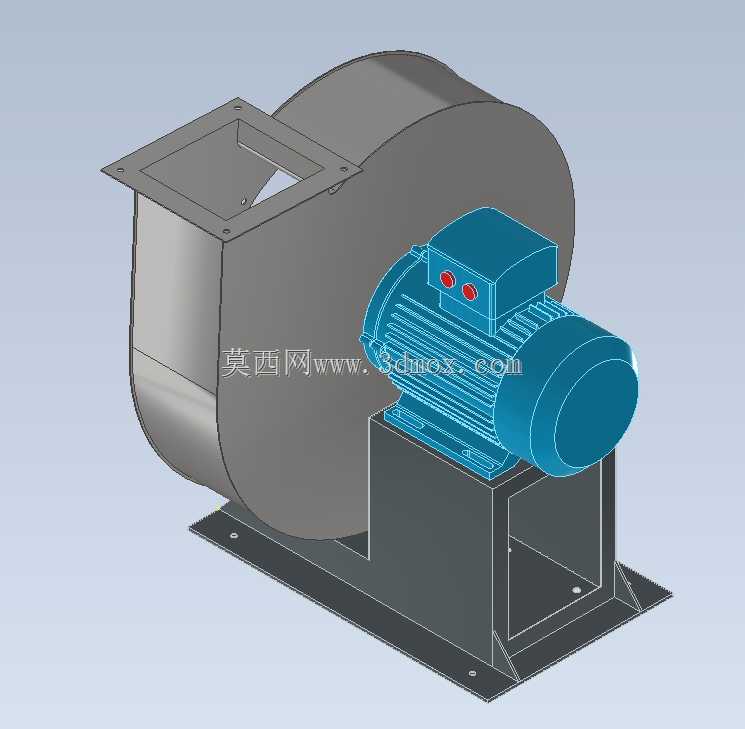

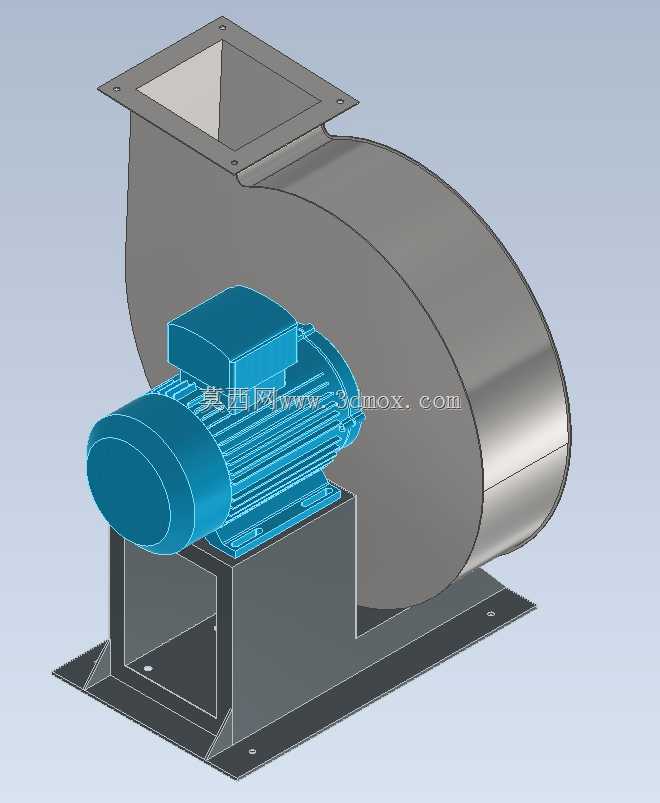

从结构设计逻辑来看,整个模型采用直联传动的布局,将电机与风轮直接同轴连接,省去了皮带传动的张紧结构、皮带护罩等额外部件,整体结构更紧凑,安装时占用的横向空间更小,日常维护也无需定期调整皮带张紧度、更换磨损皮带,适合安装空间局促、日常运维人员配置较少的中小型产尘工位。蜗壳部分采用经典的对数螺旋线型线设计,这种型线可以让气流从叶轮流出后,沿着蜗壳内壁平缓扩压,将气流的动压逐步转化为静压,减少气流在壳体内的湍流撞击损失,提升风机的运行效率,蜗壳的出风口采用方形法兰结构,法兰面预留了均匀分布的螺栓安装孔,可直接与方形通风管道对接,无需额外制作变径转接头,降低现场安装的加工工作量。

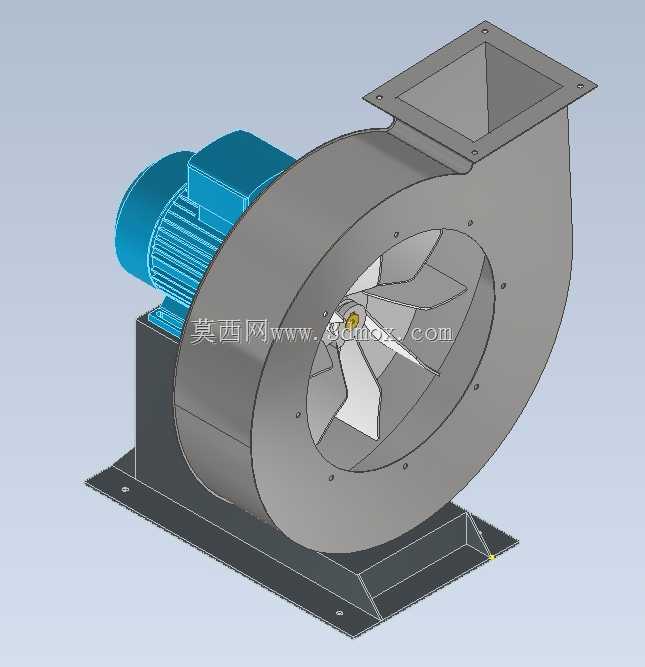

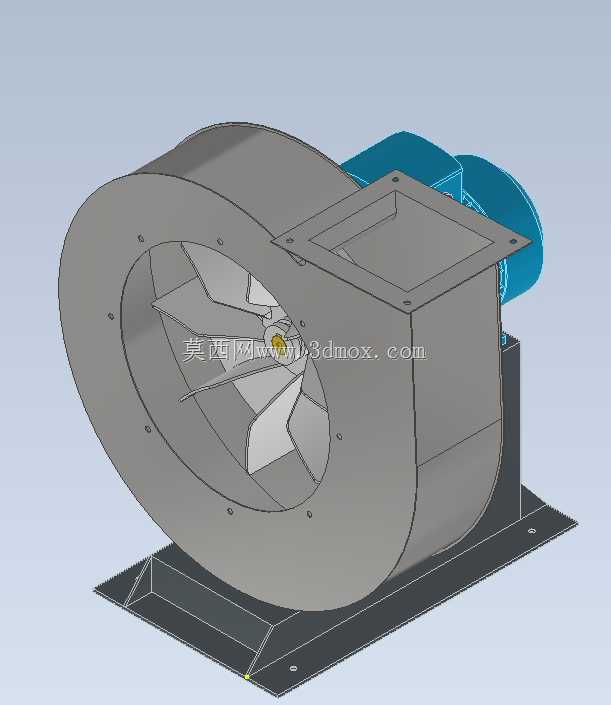

叶轮部分采用后向直板叶片设计,相比前向叶片,后向叶片的运行效率更高,功率曲线更平缓,在管网阻力发生波动时,电机不容易出现过载烧损的问题,叶片与轮盘、轮盖的连接位置做了圆弧过渡处理,减少应力集中的同时,也能降低含尘气流对叶片焊缝的冲刷磨损,延长叶轮在高粉尘工况下的使用寿命。叶轮做了严格的动平衡匹配设计,直联结构下叶轮的动平衡精度直接影响整机运行振动值,设计时将叶轮的剩余不平衡量控制在G6.3等级以内,避免运行时出现过大振动导致轴承过早损坏、连接螺栓松动的问题。

底座部分采用折弯钢板焊接结构,电机安装位与蜗壳支撑位集成在同一个底座上,底座的安装面预留了长条形的地脚螺栓孔,现场安装时可以根据预埋地脚的实际位置微调设备固定位置,降低基础施工的精度要求。底座与蜗壳、电机的连接位置都设置了加强筋板,避免风机运行时的振动导致底座出现共振变形,进风口位置采用收敛式的圆弧集风器结构,集风器的出口端深入叶轮进口段一定距离,减少气流进入叶轮时的涡流损失,提升进气效率。

从安装边界来看,设备的重心落在底座的几何中心附近,现场吊装时无需额外配置配重,直接勾住底座上预留的吊装孔即可完成转运就位。出风口的法兰朝向可根据现场管道走向调整,蜗壳与底座的连接螺栓孔采用周向均布设计,松开连接螺栓即可旋转蜗壳,调整出风口的朝向,适配不同方向的管道接驳需求,无需对蜗壳结构进行二次切割焊接。电机的接线盒位置预留了足够的接线操作空间,现场布线时无需额外抬高电机或者改动接线盒方向,即可完成电缆的接入与紧固。

在实际工况适配性上,这款风机的结构设计充分考虑了含尘气流的磨损问题,蜗壳的内壁靠近叶轮出口的易磨损位置,预留了加装耐磨衬板的安装位,长期运行出现磨损后,只需更换衬板即可,无需整体更换蜗壳壳体,降低设备的全生命周期维护成本。叶轮的叶片表面没有多余的凸起结构,不容易出现粉尘积附的问题,即使抽吸带有一定湿度的含尘气体,也不容易因为积尘导致叶轮动平衡失效,减少运行过程中的振动故障概率。

整个结构的连接螺栓都采用标准件规格,日常检修拆卸时,使用常规的公制扳手即可完成操作,无需配置特殊规格的工具,适合工厂一线的运维场景。风机的进风口也预留了法兰安装结构,可直接对接吸尘罩或者进风管道,进风口的尺寸与叶轮进口尺寸做了匹配设计,避免进气截面突变导致的局部阻力损失。
