CNC木工机床集尘器连接适配装置

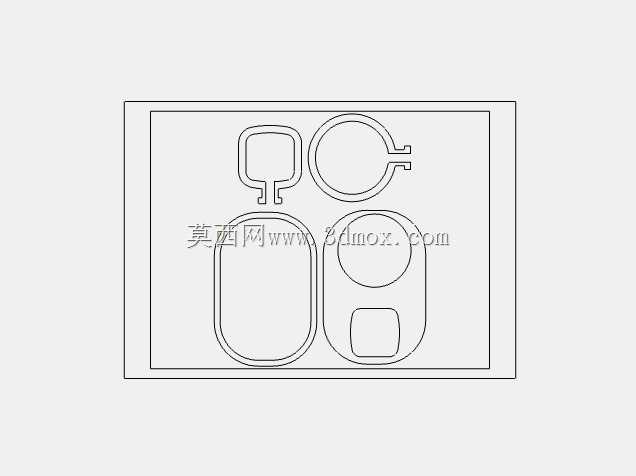

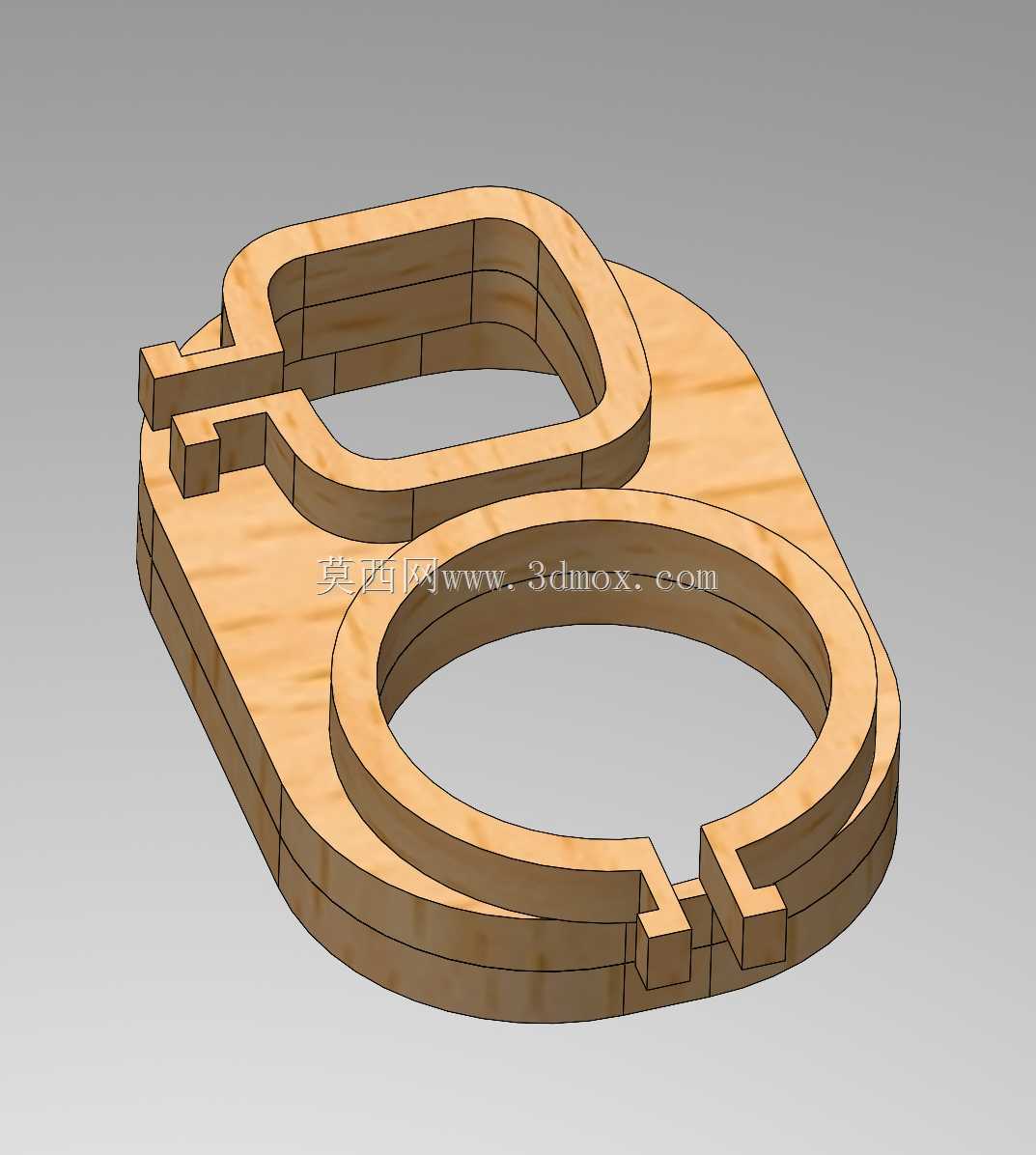

　　在木工CNC加工场景中，开料、铣型工序产生的木屑粉尘若不能及时收集，不仅会造成车间环境扬尘，堆积在导轨、传动部件上还会加剧运动副磨损，缩短设备维护周期，高浓度木尘甚至存在爆燃风险，因此主轴端的近距离集尘是木工数控设备必不可少的配套结构。这套适配结构正是针对750赫兹主轴的木工CNC设备设计，核心作用是在主轴加工端与集尘管路之间建立稳定的密封连接通道，让集尘器产生的负压能够精准作用于切削区域，第一时间将加工产生的木屑、粉尘抽走，避免粉尘四散。从结构设计来看，整个装置采用分层式基座结构，底部的环形圈直接贴合工作台面安装，环形结构的内径匹配常用集尘软管的外径尺寸，安装时可直接将软管套入环形段，无需额外定制变径接头，降低现场安装的配件成本。

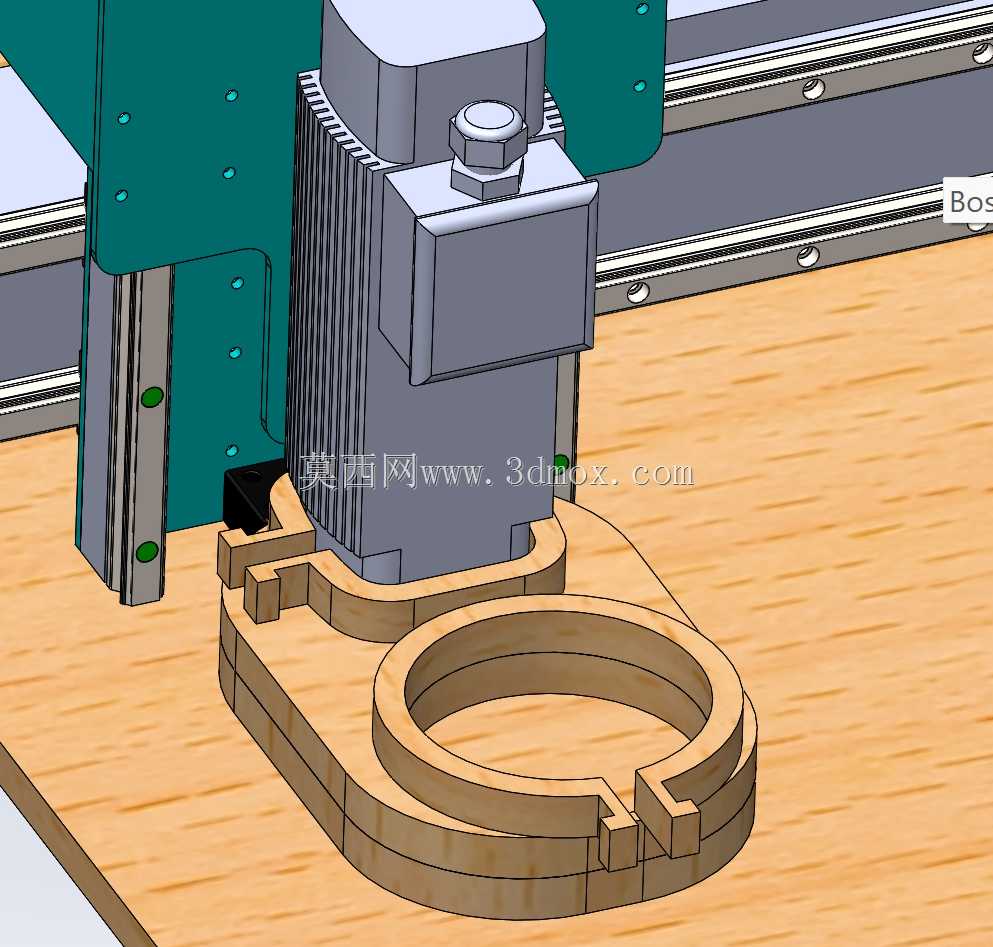

　　基座上方的定位卡槽完全匹配主轴安装座的外形轮廓，卡槽上预留的两个凸台结构刚好卡入主轴座的对应缺口，安装时无需反复调整对位，直接卡入后即可完成初步定位，后续仅需通过侧面的紧固件锁紧即可，单人操作就能完成整套装置的装拆，日常维护更换刀具时，松开紧固件就能将装置向下移出操作空间，不会对换刀动作造成干涉。考虑到木工加工时主轴存在高频振动，整个基座的壁厚做了梯度设计，与主轴座接触的卡槽部位壁厚加厚30%，避免长期受振动影响出现连接松动，环形集尘段的壁厚则适当减薄，在保证结构强度的前提下减轻整体重量，不会给主轴安装座带来额外的负载负担。

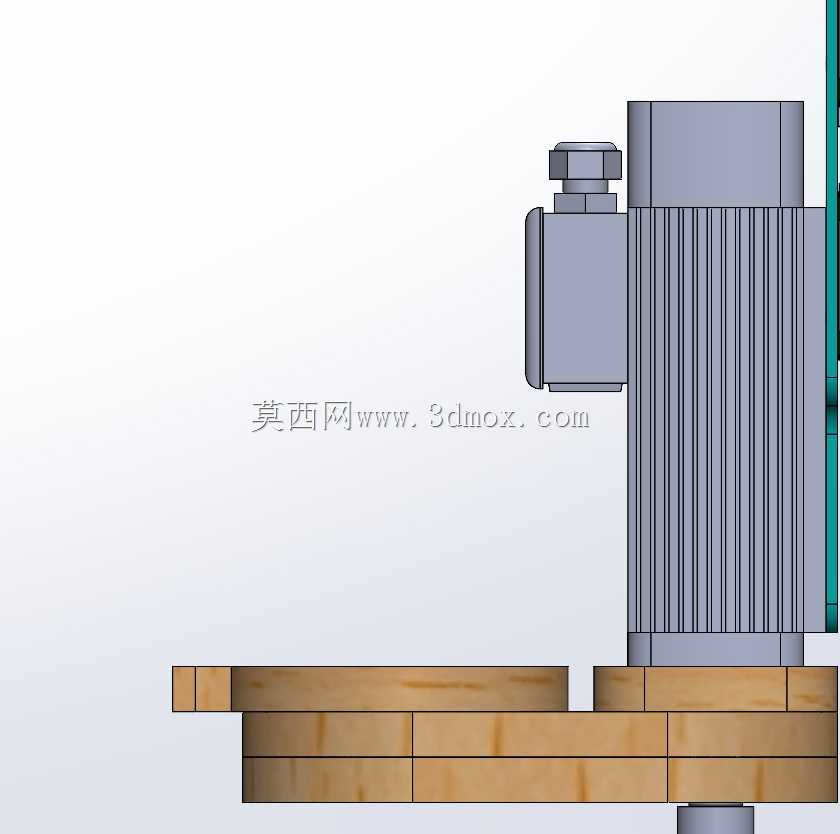

　　安装边界方面，整套装置的横向尺寸控制在主轴座外轮廓向外延伸45毫米范围内，不会超出工作台常用的加工行程区间，纵向高度从工作台面算起仅120毫米，不会干涉主轴上下运动的行程，即使是加工厚度达80毫米的板材，集尘口与加工面的距离也能保持在最佳负压作用区间，保证集尘效率。结构上还预留了微小的让位缺口，对应主轴侧面的出线位置，安装时不会挤压、磨损主轴的动力线缆，避免长期使用出现线缆破损的安全隐患。不同于市面上通用的集尘罩结构，这套适配装置完全贴合对应型号主轴的安装尺寸，没有多余的外伸结构，加工过程中不会和工件、夹具发生碰撞，即使是做小尺寸工件的轮廓铣削，装置也不会刮蹭工件已加工表面。

　　实际使用时，集尘器开启后，负压通过环形通道直接作用在刀具切削点周围，木屑刚被刀具切下就会被气流带走，不会在工作台面堆积，也不会顺着主轴的旋转气流向上飘散，能将车间内的木尘浓度控制在职业健康要求的范围内，同时减少操作人员清理工作台面的频次，提升加工连续作业的效率。整个装置的结构没有复杂的曲面特征，加工时无论是采用实木层压还是工程塑料铣削都能快速成型，后期如果出现磨损，更换成本也很低，适合中小型木工加工车间的现有CNC设备改造使用，不需要对原有设备的主轴、工作台结构做任何改动，直接加装即可使用。
