撬装式2GPM反渗透水处理设备结构

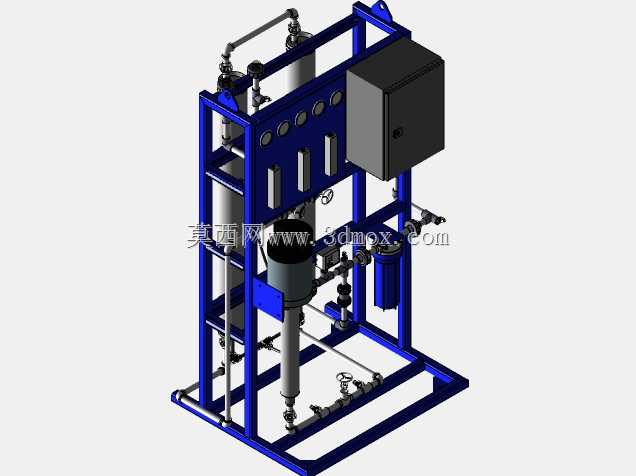

　　这套2加仑每分钟处理量级的反渗透水处理装置，采用撬装集成化结构设计，所有功能部件全部整合在一体式方管焊接框架内，框架底部预留标准叉车孔位，可直接通过叉车完成整机组转运，无需拆解管路与部件，适配中小型工业纯水制备、商用直饮水供应、实验室供水、小型生产工艺用水等多场景的快速部署需求，现场仅需对接进水、出水、排污管路与供电接口即可投入运行，大幅降低现场安装的施工周期与管路对接出错概率。

　　从结构布局来看，设计阶段充分考虑了日常运维的操作空间，竖向排布的预处理过滤罐、反渗透膜壳沿框架后侧立柱安装，将正面操作区域完全预留出来，压力表、流量计、调节阀门全部集中布置在正面可视操作区，操作人员站在设备正面即可完成所有压力参数读取、流量调节、滤芯更换操作，无需绕到设备侧面或后侧。电控箱采用壁挂式安装在框架右上方，与水路管路区域做了物理分隔，避免管路跑冒滴漏的液体溅入电气元件引发故障，电控箱防护等级适配一般工业车间的使用环境，箱体门带密封胶条，可阻挡日常粉尘与少量溅水侵入。

　　管路系统采用硬管与卡套接头结合的排布方式，所有横平竖直的管路都通过管卡固定在框架型材上，避免设备运行过程中管路振动引发的接头松动渗漏，高压管路段做了壁厚加强处理，匹配反渗透工作阶段的高压工况，低压进水管路、浓水排放管路、产水管路采用不同的管径匹配对应流量，减少管路沿程阻力损失。预处理段配置的保安过滤器、精密过滤罐体提前截留进水中的大颗粒杂质、悬浮物，避免大颗粒物质划伤反渗透膜片，高压泵为反渗透膜提供足够的工作压力，克服渗透压实现水分子与溶解盐类、微生物、有机物的分离，产水侧设置的水质检测接口可随时接入仪表监测产水电导率，判断膜元件的工作状态与是否需要清洗更换。

　　框架整体采用碳钢型材焊接成型，表面做蓝色喷塑处理，兼顾结构强度与防腐性能，底部框架做了加宽处理，降低整机组的重心，避免转运或者运行过程中出现侧翻风险，所有部件的安装位置都提前做了安装孔位预留，加工阶段可直接完成框架冲孔，无需现场钻孔配焊，提升装配效率。安装边界方面，设备整体占地尺寸适配小型水处理间的空间要求，设备后侧预留100mm以上的散热与管路维护空间，正面预留不小于800mm的操作空间即可满足日常运维需求，整机高度控制在常规厂房门洞高度范围内，无需拆解即可通过标准厂房门、电梯完成转运。设计过程中对部件重量做了均衡分配，较重的高压泵、过滤罐体尽量靠近框架底部安装，降低整机重心，上部仅布置管路、仪表与电控箱，提升设备放置的稳定性，管路排布时提前考虑了膜元件更换的抽拉空间，膜壳端盖正前方无遮挡部件，更换膜元件时无需拆除周边管路即可直接抽出膜芯，减少运维工作量。
