立式承压罐体结构超滤过滤装置

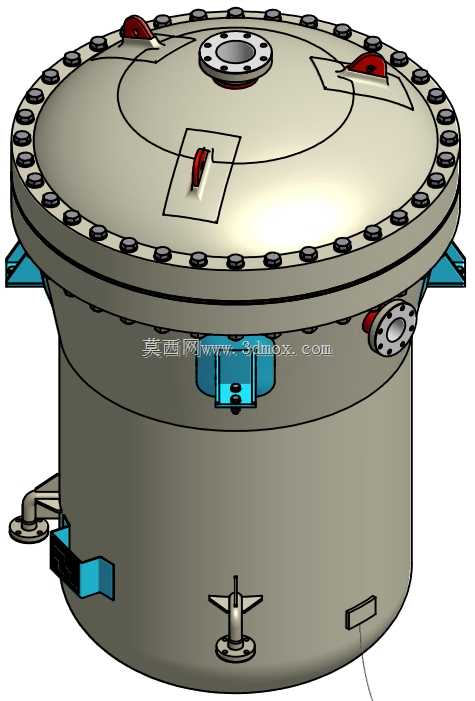

　　在市政中水回用、工业循环水处理、食品饮料料液提纯、制药纯化水制备等场景中，这类立式承压结构的超滤过滤装置是核心的固液分离单元，区别于敞开式过滤槽，全密闭承压结构可适配带压输送的工艺管线，避免输送过程中料液暴露带来的二次污染，同时能承受0.1-0.6MPa的工作压力，匹配前端供水泵组的输出压力区间，无需额外增设中转储槽即可直接串入工艺管线。从结构设计逻辑来看，整体采用立式圆柱罐体搭配椭圆上封头的构型，圆柱段的直筒设计可最大化内部膜组件的排布空间，相同容积下立式结构的占地面积仅为卧式结构的40%左右，适合厂房面积紧张的改扩建项目；上封头采用法兰快开结构，沿法兰圆周均匀排布的紧固螺栓可保证密封面的压力均匀分布，避免局部密封失效导致的渗漏，封头上设置的三个快开式检修口，分别对应内部不同区域的膜组件，日常检修时无需整体拆卸封头，仅需打开对应位置的检修口即可完成膜丝的检查与更换，大幅缩短停机维护的时间。

　　罐体侧面的接口布局完全贴合现场管线的排布逻辑，下部侧方设置的进料口采用切向进料结构，料液进入罐体后可沿罐壁形成旋流，减少进料直接冲击膜组件造成的膜丝损伤，同时旋流带来的扰动可减少膜表面的浓差极化现象，降低膜堵塞的概率；罐体中下部设置的透明视镜可直接观察内部料液的液位与浑浊度，无需打开罐体即可判断运行状态；罐体底部设置的排污口采用锥底过渡结构，罐底向排污口方向做3°的倾斜坡度，停机反洗时截留的杂质可随反洗水完全排出，无残留死角。

　　顶部中心的法兰接口为产水出口，连接内部集水总管，过滤后的产水经该接口输送至后续工艺段，封头侧面的小口径法兰接口为排气口，设备初次投运时可通过该口排尽罐内空气，避免气阻导致的过滤效率下降；罐体侧面的支耳采用加厚钢板焊接结构，支耳上的长圆孔设计可抵消设备运行时的热胀冷缩位移，安装时支耳搭在现场的钢架基础上，通过螺栓固定即可，无需做整体混凝土基础，安装调整的灵活度更高。

　　设计过程中需要重点关注密封面的平面度要求，法兰密封面的平面度公差需控制在0.2mm/m以内，搭配耐温耐腐的橡胶垫片，可适配pH值在2-12区间的各类料液过滤需求；罐体壁厚的计算需结合工作压力、材质许用应力、焊接系数等参数校核，保证承压时的结构安全，所有焊接位置需做满焊处理并做水压试验，无渗漏后方可投入使用。这类设备的安装边界需要提前预留顶部的检修空间，至少预留1.2倍罐体直径的垂直空间，方便膜组件的整体吊装更换，侧面管线接口需要预留法兰拆装的操作空间，避免管线紧贴罐体导致后期维护无法拆卸螺栓；设备运行时的载荷除了自身重量，还需要计入满水状态下的液体重量，基础钢架的承载能力需按满水重量的1.5倍做冗余设计，避免运行时出现基础变形。相较于传统的砂滤、碳滤设备，超滤过滤装置的过滤精度可达0.01微米级别，可有效截留料液中的胶体、细菌、大分子有机物等杂质，同时设备的自动化程度更高，可配合自动阀门实现反洗、正洗、过滤的全自动切换，无需人工频繁操作，在各类水处理及料液提纯场景中可有效提升过滤效率，降低后续工艺段的处理负荷。
