卧式肥料混合搅拌设备结构三维设计

　　在规模化农业种植、有机肥生产、复合肥复配加工的作业场景中，物料混合均匀度直接决定肥料的施用效果，卧式单轴搅拌设备是这类工况下应用最广泛的核心作业单元，本次完成的三维结构设计完全对标实体量产设备的结构逻辑，可直接用于结构校核、改型设计、教学演示等场景。从实际作业需求出发，这类搅拌设备需要适配粉状、颗粒状、含少量湿基结块的肥料物料混合，不能出现搅拌死角，同时要兼顾设备运行稳定性、检修便捷性与安装适配性，设计过程中首先明确了核心作业参数对应的结构边界：搅拌腔体采用U型卧式槽体结构，槽体上沿做外翻折边强化，避免物料投料时外溢，槽体两端的端板采用加厚板材加工，预留轴承安装位的同轴度公差控制在0.1mm以内，防止搅拌轴长期运转出现偏磨。

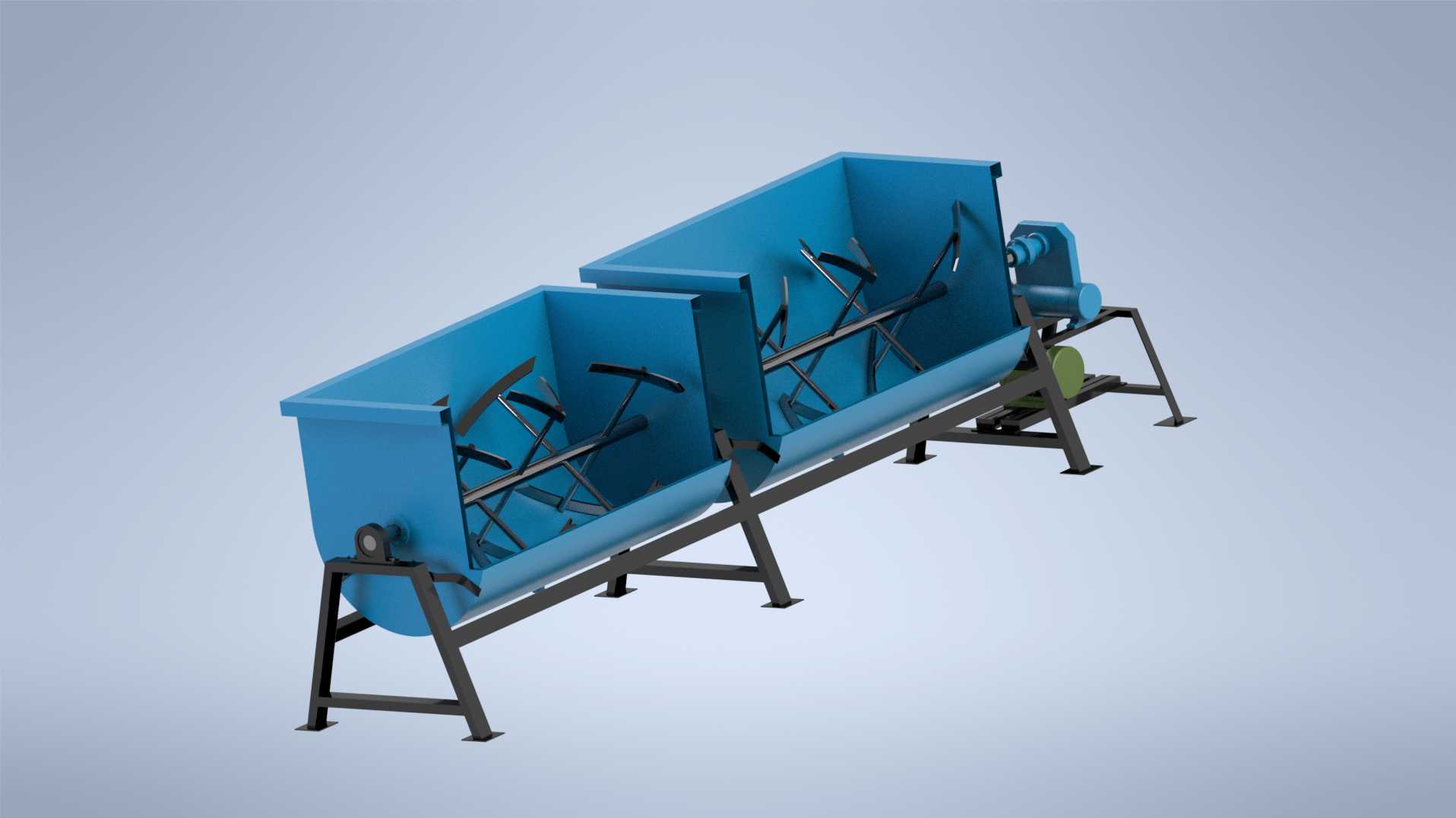

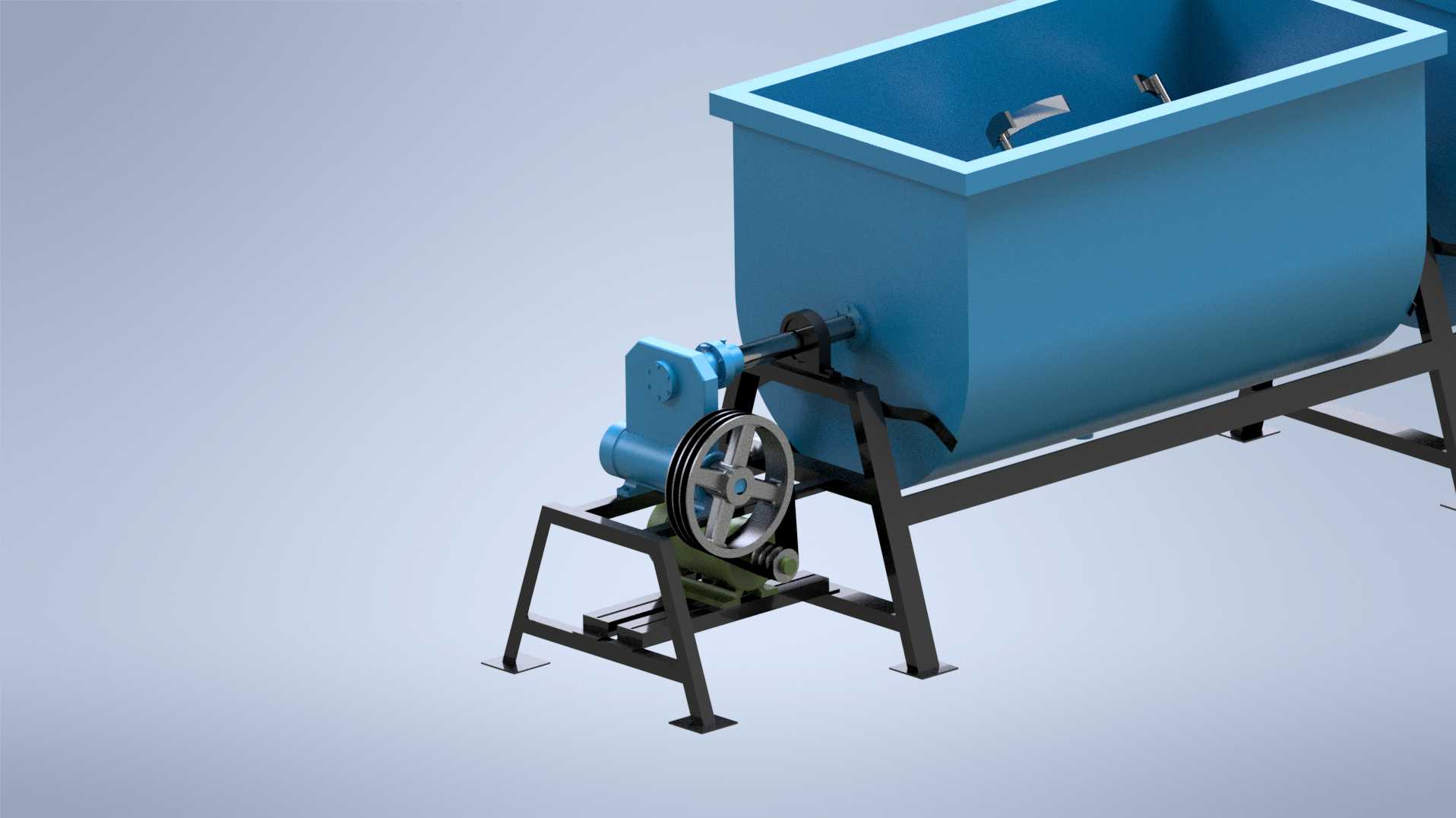

　　搅拌轴上的桨叶采用交错式布置，相邻桨叶的推送方向相反，既可以让槽内物料形成轴向对流，又能在径向形成剪切作用，打散结块的肥料团粒，保证混合均匀度变异系数控制在5%以内，桨叶与槽体内壁的间隙控制在5-8mm，既不会因为间隙过大残留物料，也不会因为间隙过小出现桨叶刮蹭槽壁的问题。传动系统的设计完全匹配实体设备的动力传递逻辑，动力输出端采用皮带轮一级减速搭配齿轮减速箱二级减速的结构，皮带轮自带安全防护罩，既可以在设备过载时通过皮带打滑保护电机与减速箱，也能避免作业过程中杂物卷入传动部件，减速箱输出端与搅拌轴采用刚性联轴器连接，同轴度通过机架上的安装定位止口保证，不需要现场反复调校。

　　机架部分采用型钢焊接结构，支腿做外扩式设计，降低设备整体重心，支腿底部预留地脚螺栓安装孔，可直接固定在硬化的车间地面或者移动式作业平台上，机架上同时预留了电机、减速箱的安装调节位，皮带张紧度可以通过调整电机安装板的位置实现，不需要额外拆卸部件。料仓部分的设计考虑了投料便捷性，上沿开口宽度适配常规人工投料、皮带机自动投料的作业需求，槽体底部可根据实际使用需求加装卸料闸门，本次设计中预留了闸门的安装接口，可根据不同工况选配手动或者气动卸料结构。

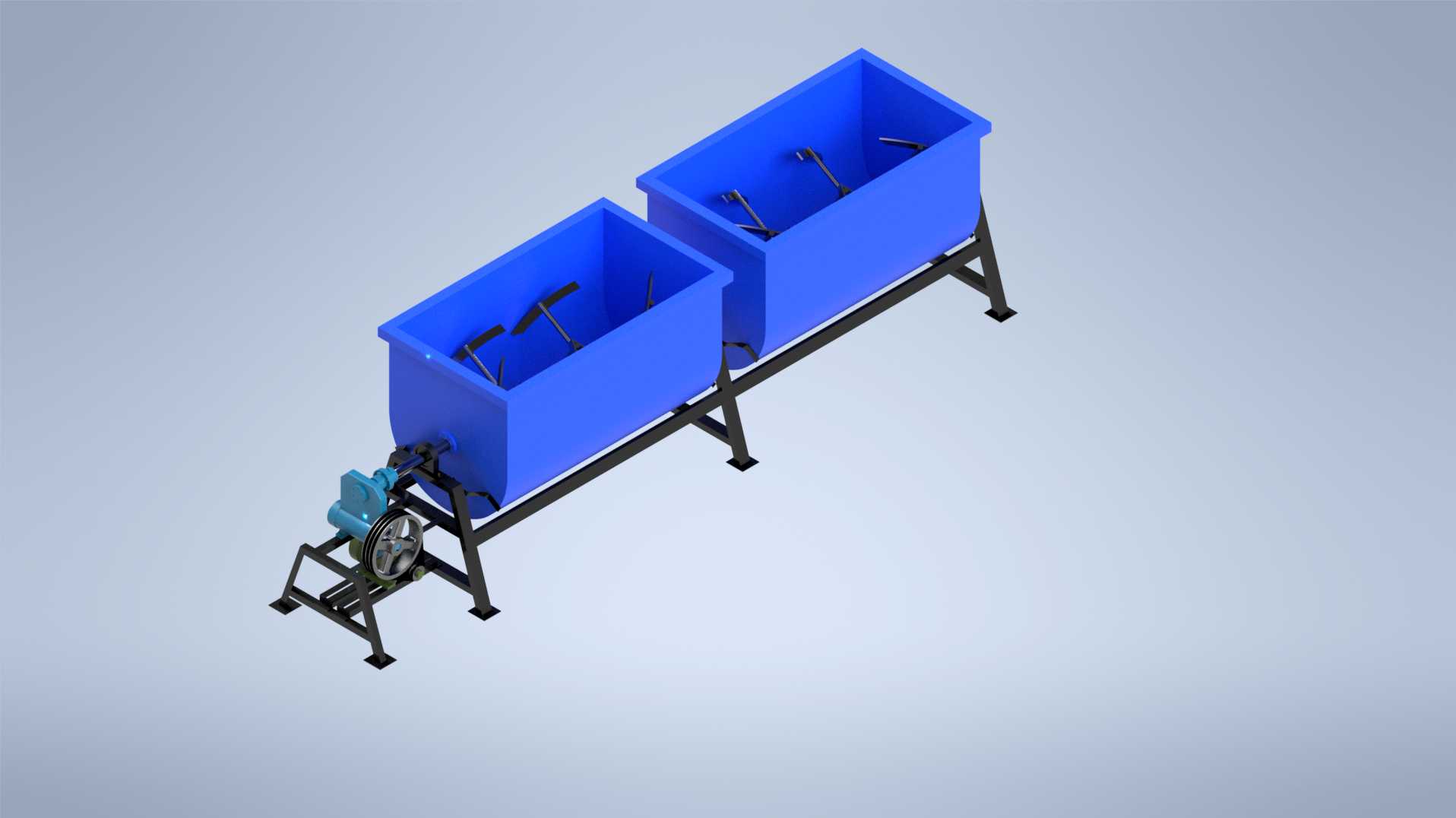

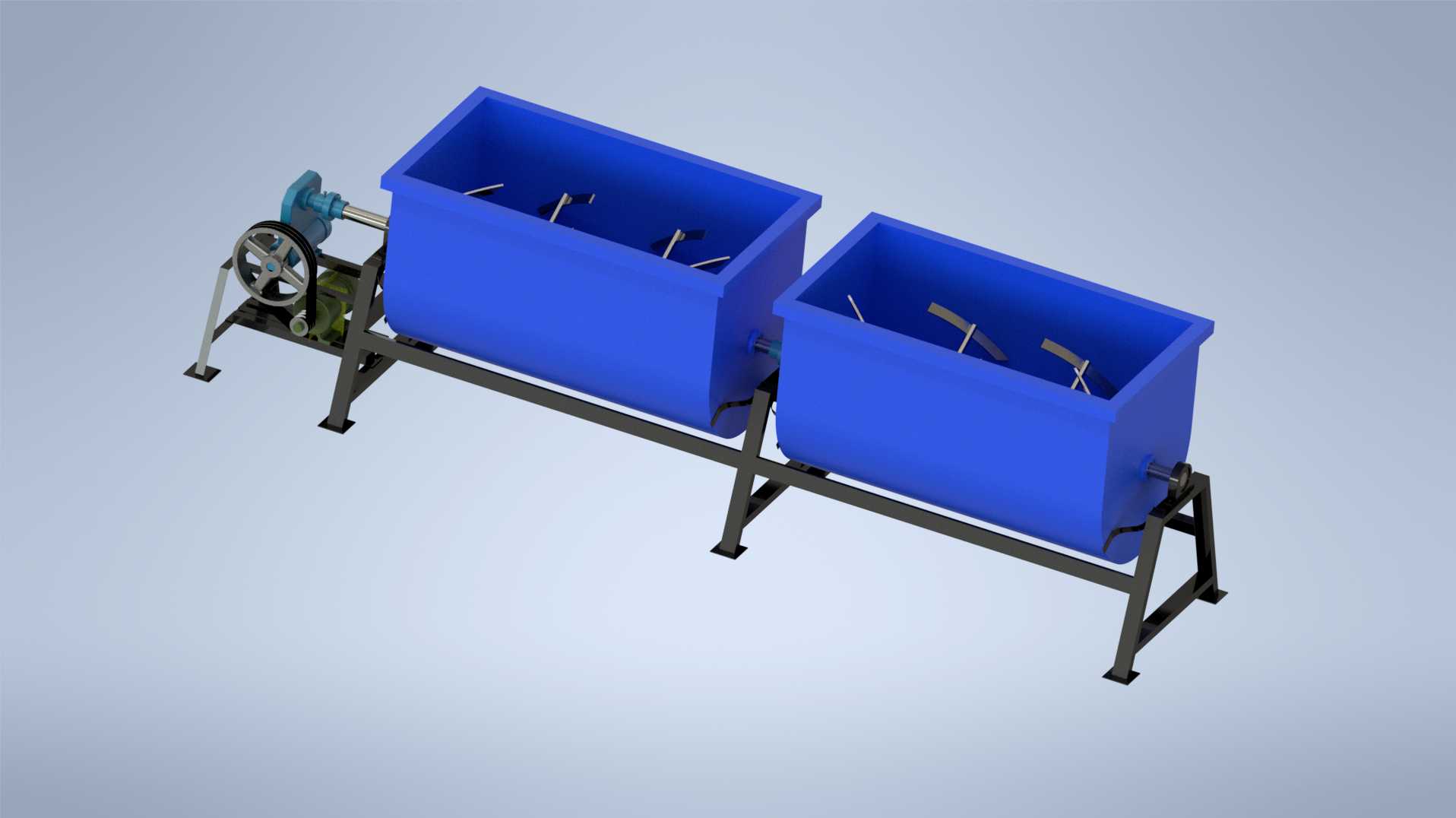

　　整个模型拆分为9个独立的部件与子装配体，每个部件的装配约束完全按照实际装配关系设置，可直接进行运动仿真，直观展示电机到皮带轮、减速箱、搅拌轴、桨叶的完整动力传递路径，也可以单独拆分每个零件进行工程图导出、加工工艺编排。从安装边界来看，设备整体长度控制在1.8m，宽度0.8m，高度1.2m，不需要过大的安装空间，既可以用于小型有机肥加工点的固定安装，也可以搭载在移动底盘上做成移动式肥料混合作业车，适配散户的田间配肥需求。设计过程中充分考虑了实际使用中的磨损问题，桨叶与物料接触的面做了加厚处理，可在磨损后单独更换桨叶，不需要整体更换搅拌轴，降低后期维护成本，轴承座采用外置式设计，避免肥料粉尘进入轴承造成磨损，注油嘴引到机架外侧，日常维护注油不需要拆解设备端板。
