大推力直流电动线性推杆执行机构

这款线性执行机构在工业自动化、智能家居、医疗设备、特种改装车辆领域都有广泛的适配场景，比如工业流水线的工位挡停机构、护理床的姿态调节支撑、环卫车辆的舱门启闭、光伏板的角度调整等工况，都能见到同结构产品的应用，核心作用是将电机的旋转运动通过减速机构转换为直线往复的推拉动作，替代传统的气缸、液压缸，在没有气源、液压源的场景下，仅靠直流供电就能实现稳定的直线驱动，同时避免了气动液压系统的管路泄漏、维护繁琐的问题。

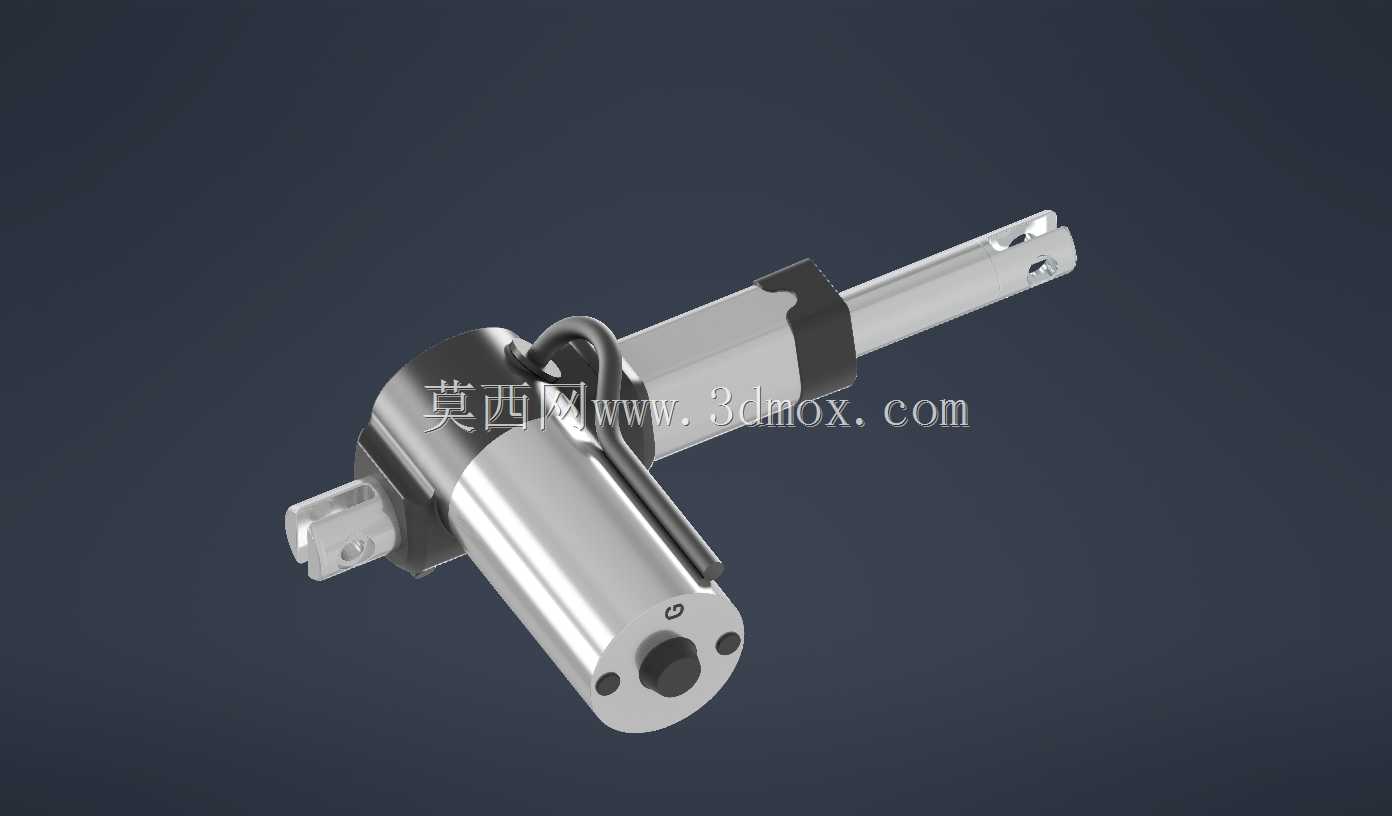

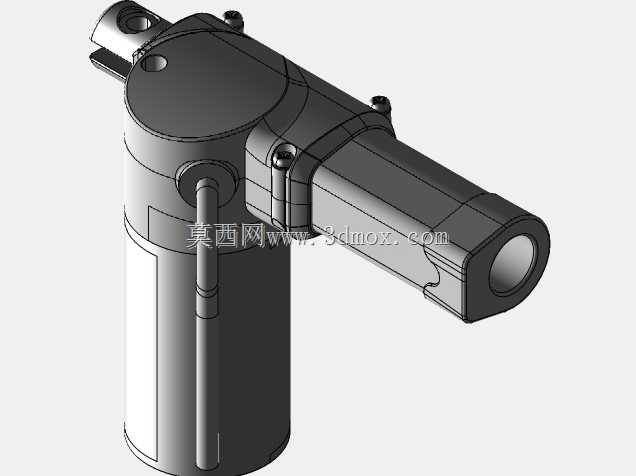

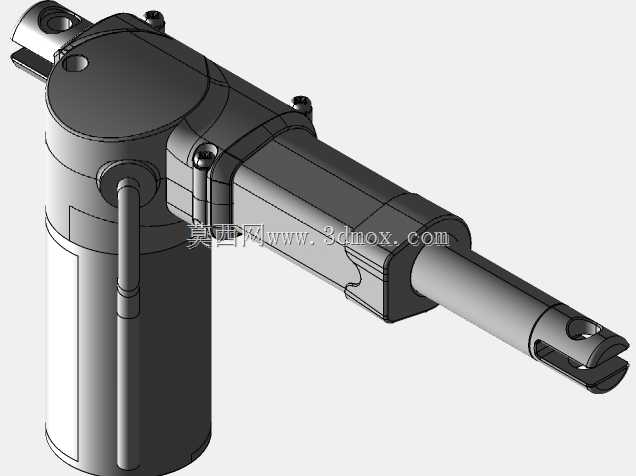

从结构设计逻辑来看，这款执行器采用集成式布局，驱动直流电机与推杆筒体呈垂直偏置安装，这种布局相比同轴式直连结构，能有效缩短整机的轴向长度，适配安装空间轴向尺寸受限的工况，内部通过多级齿轮减速机构将电机的高转速低扭矩输出，转换为推杆的低转速大推力输出，减速级的齿轮配合间隙经过控制，保证推杆伸缩过程中没有明显的回程空程，位置重复精度能满足多数工业调节类场景的需求。推杆的伸出端设计为扁头带销孔的连接结构，尾端同样采用铰接式安装耳，这种双铰接的安装方式，允许执行器在推拉过程中存在小角度的摆动，补偿安装面的平行度误差，避免推杆承受径向弯矩导致的杆体弯曲、密封件磨损问题。

功能特性层面，这款执行器内置了行程限位开关，当推杆运行到两端极限位置时，会自动切断电机供电，避免电机堵转烧毁，不需要外部额外加装限位检测元件，简化了用户的外围控制电路。防护等级达到IP42，能阻挡日常环境中的灰尘侵入和飞溅的水滴，适配多数室内常规工业场景，不适合长期在户外淋雨或者浸泡在液体中的工况。运行噪音控制在较低水平，即使在医疗设备、办公家具这类对噪音敏感的场景下使用，也不会产生明显的异响干扰。工作制式为间歇运行，不支持长时间连续不间断工作，避免电机过热导致的绝缘老化、寿命缩短问题，选型时需要结合实际工况的动作频率核算负载率，匹配对应的运行节拍。

从安装边界尺寸来看，选型时需要重点核对几个核心尺寸：首先是完全缩回状态下的两端安装孔中心距，这个尺寸决定了执行器安装后设备的最小闭合尺寸，其次是额定工作行程，要保证执行器的伸出长度能覆盖设备需要的调节位移量，预留5-10mm的余量避免走到极限位置硬顶负载。安装耳的销孔直径要和配套的连接销轴匹配，间隙控制在0.1-0.2mm之间，既要保证铰接转动灵活，又不能因为间隙过大产生冲击噪音。筒体的外径尺寸要核对安装位的避让空间，尤其是偏置安装的电机部分，要预留足够的空间避免和周边结构件产生运动干涉。接线部分采用侧出引线的方式，引线出线位置要做好固定，避免执行器摆动过程中引线反复弯折导致线芯断裂，引线的走线方向要避开运动部件的活动范围，防止拉扯破损。

在实际选型应用时，不能仅看最大推力参数，要结合实际负载的安装角度、运行速度综合核算，比如垂直举升负载时，要考虑推杆自身的重量和负载的偏载情况，预留足够的推力余量，避免长期满负载运行导致的齿轮磨损、寿命下降。如果是需要频繁调整位置的工况，还可以配套对应的位置反馈模块，实现推杆伸出位置的实时检测，配合控制器实现多点位的精准定位。这款执行器的结构设计成熟，零部件通用性强，后期维护时只需要定期检查安装销轴的磨损情况、引线的完好性，不需要复杂的保养操作，相比气动液压驱动方案，综合使用成本更低，安装调试更简便，非常适合中小推力的直线驱动场景使用。
