航空涡轮喷气发动机剖面结构三维设计

该航空涡轮喷气发动机剖面结构模型，完整还原了大涵道比涡喷发动机的内部层级构造，可直接用于航空动力相关的结构教学、原理演示以及初步方案论证环节。从实际应用场景来看，这类剖面结构模型常出现在航空类院校的发动机原理课堂、航空航天展馆的动力展区、航发研发部门的方案评审现场，能够让观察者无需拆解实体发动机，就能直观看到从进气道到尾喷口的全部气流通道与核心部件排布，解决了实体发动机整机封闭、内部结构不可视的展示痛点。

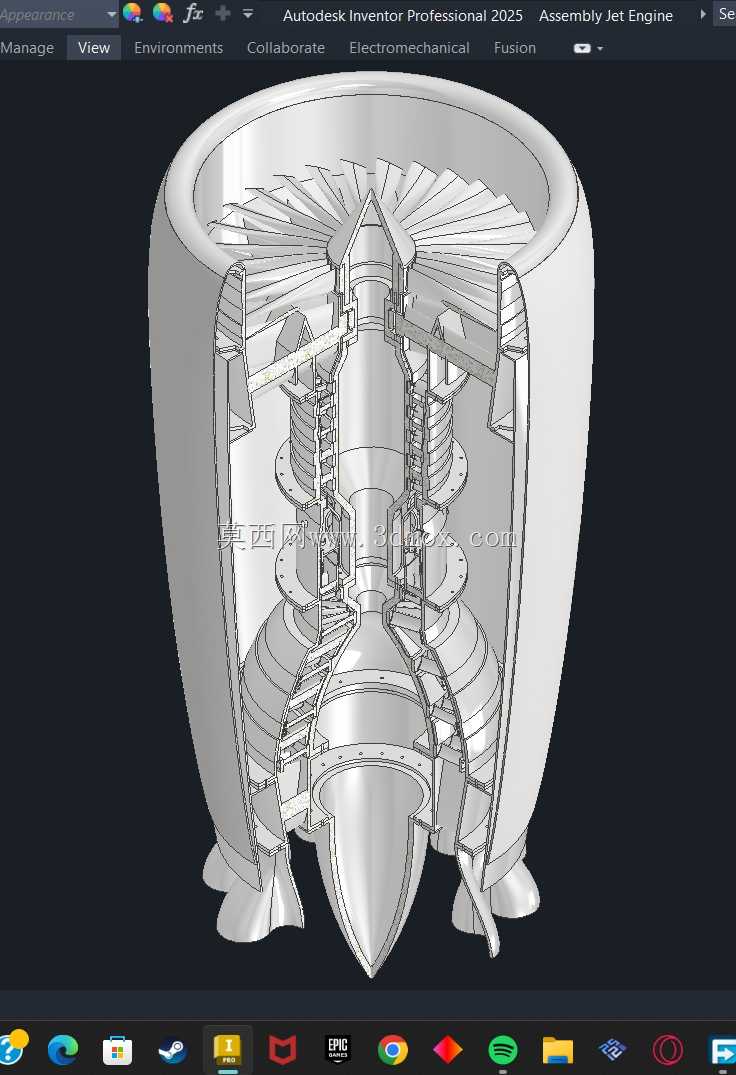

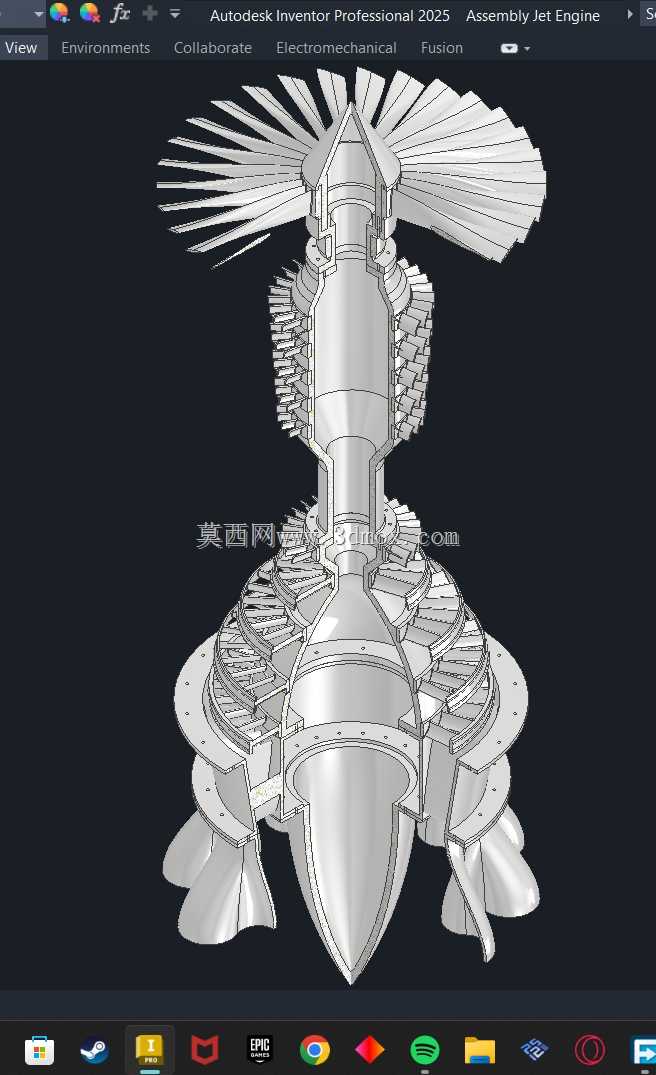

从功能特性来看，模型采用全剖视的展示形式，沿发动机中轴线对称剖开，完整呈现了进气整流罩、多级风扇叶片、压气机轮盘、燃烧室腔体、涡轮导向叶片、涡轮做功轮盘、尾喷管收敛段等核心功能部件的相对位置与装配关系。每一级叶片的叶型扭转角度、轮盘的辐板厚度、机匣的分层支撑结构都按照真实航发的比例关系还原，能够清晰展示空气从进气道进入后，经风扇分流、压气机逐级增压、燃烧室喷油燃烧、涡轮膨胀做功、最后从尾喷口高速喷出产生推力的完整工作流程，甚至可以看到压气机引气通道、涡轮冷却气路的内部走向，对于理解航发的气路设计逻辑有极强的参考价值。

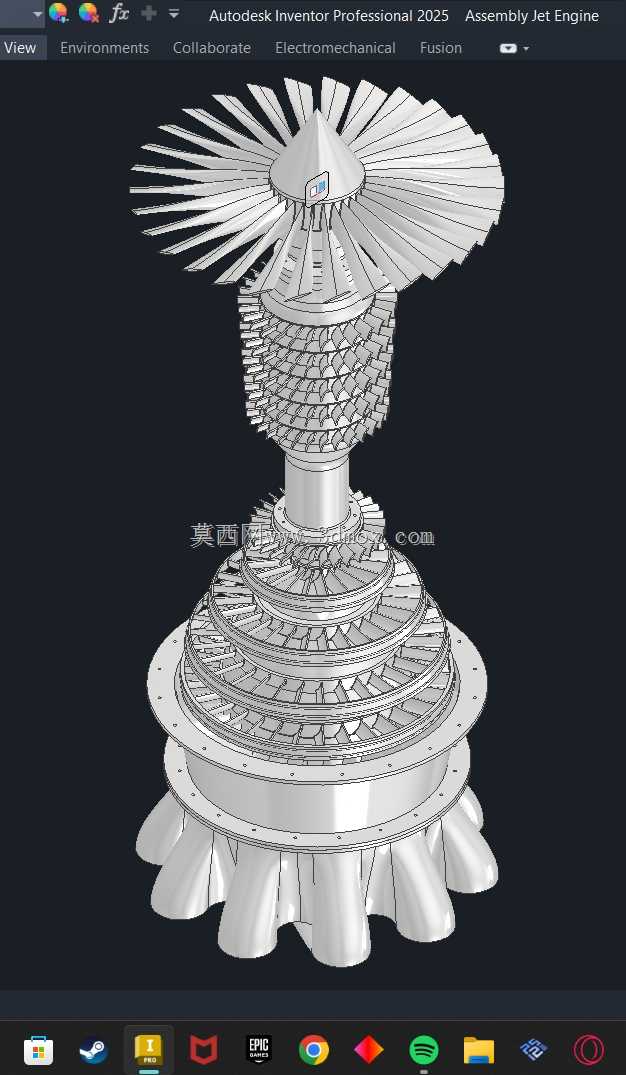

在设计思路上，建模过程优先保证结构层级的装配合理性，所有转动部件与静子部件之间预留了符合工程实际的间隙，避免出现转动件与静子件干涉的问题；机匣部分采用分段式建模逻辑，对应真实航发的风扇机匣、压气机机匣、燃烧室机匣、涡轮机匣、尾喷管机匣的分段装配结构，每段机匣的连接法兰、安装边都做了细节还原，能够直观展示航发的模块化设计思路——即不同单元体可单独拆卸维护，无需整机拆解。叶片部分采用参数化建模方式，每级风扇与压气机叶片的弦长、安装角、叶型曲率都沿气流方向逐级变化，符合轴流式压气机的气动设计规律，涡轮叶片的叶冠、榫头连接结构也做了完整呈现，还原了涡轮叶片与轮盘的装配方式。

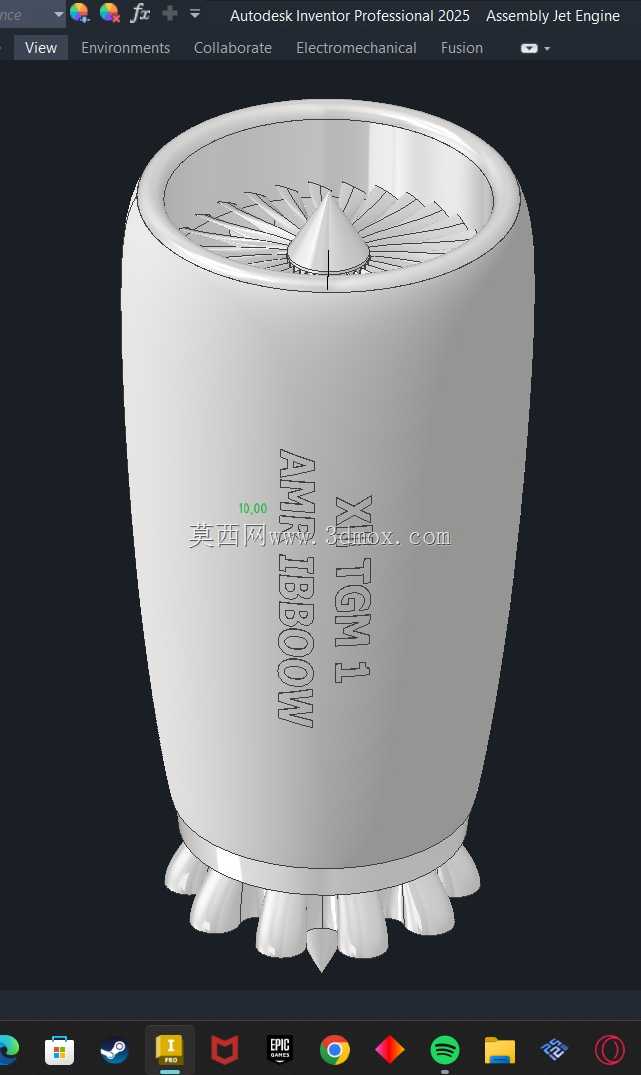

从安装边界与尺寸比例来看，模型按照真实大涵道比涡喷发动机的尺寸等比例缩放，整体呈回转体结构，最大外径位于风扇机匣位置，进气道整流罩呈光滑椭球形过渡，能够有效降低进气阻力；尾喷管段呈收敛型构型，对应亚音速飞行状态下的喷口设计。整机的支撑结构采用主安装节与辅助安装节的布局形式，主安装节位于燃烧室机匣两侧，承担发动机的主要推力传递载荷，辅助安装节位于涡轮机匣位置，用于限制发动机的热膨胀位移，安装接口的位置与尺寸比例符合航发装机的通用布局要求，可直接用于模拟发动机在机翼吊舱、机身尾部的安装适配性验证。

在细节设计上，模型还原了燃烧室的火焰筒结构、燃油喷嘴的排布位置、压气机静子叶片的可调机构预留位置，甚至可以看到内部的支撑筋板、轴承座的安装位置，能够帮助结构设计人员理解航发内部的载荷传递路径：即风扇与压气机产生的轴向力、涡轮产生的扭矩都通过轴承座传递到机匣，再通过安装节传递到飞机机身。这类剖面模型不同于整机外观模型，其核心价值在于内部结构的准确性，可用于新入职结构工程师的航发结构认知培训，也可作为航发初步方案设计时的结构参考，帮助设计人员快速梳理各部件的层级关系，避免在方案阶段出现部件排布干涉、气路走向不合理的问题。
