户外便携可折叠支架式烧烤炉结构设计

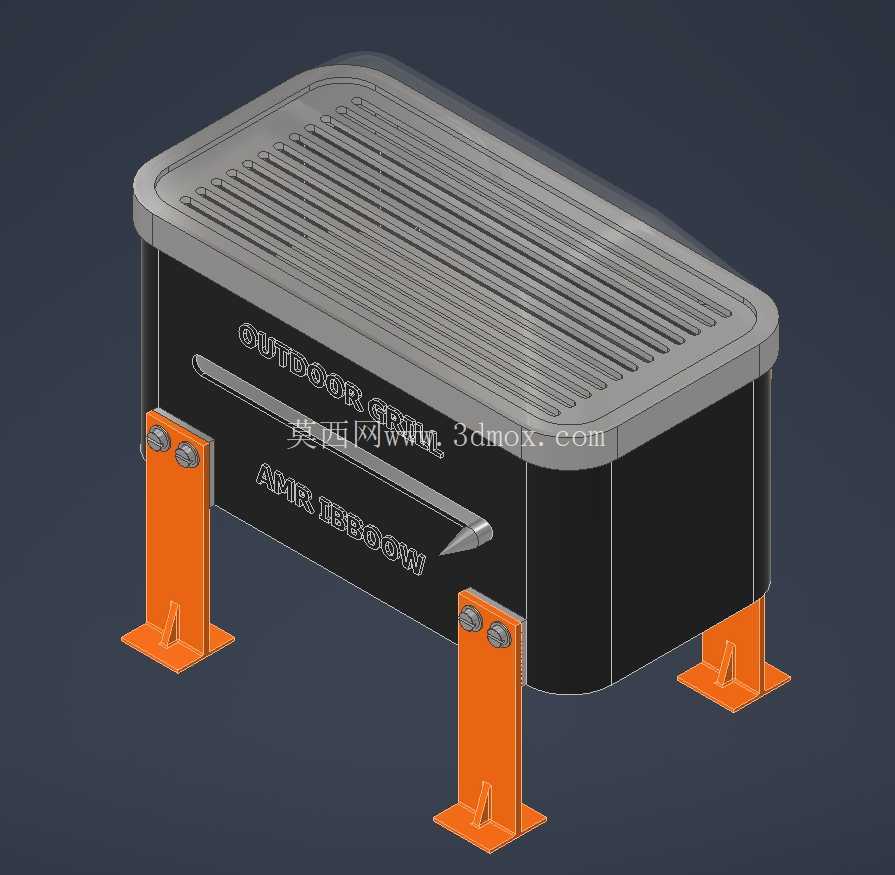

　　这款烧烤架的结构设计，核心围绕户外露营、庭院聚餐、近郊自驾等非固定场景的使用需求展开，区别于商用大型烧烤设备的固定安装属性，整体结构优先考虑拆装便捷性、放置稳定性与使用安全性的平衡。从支撑结构来看，四个独立的立式支脚采用带法兰边的落地底座设计，支脚主体为等截面型材结构，通过顶部的两组螺栓紧固件与炉体主体实现刚性连接，安装时无需复杂工具，仅需手动拧紧紧固件即可完成支脚与炉体的装配，拆卸后支脚可与炉体分离收纳，大幅缩小运输与存放的占用空间；支脚的高度设计充分考虑人体站立操作的舒适区间，避免使用者长时间弯腰操作产生的疲劳感，底座法兰边的开孔结构可适配地面膨胀螺栓固定，在硬质铺装场地使用时可进一步提升抗侧翻能力，在草地、沙地等松软场地使用时，法兰边的大接触面积也能降低支脚下陷的风险。

　　炉体主体采用槽式敞口结构，侧壁为双层折弯成型的钣金结构，既保证整体结构刚度，避免高温下出现钣金变形，也能通过双层结构的空气间隔降低炉体外壁温度，减少使用过程中误触烫伤的风险；炉体内部预留了炭槽与烤网的安装限位台阶，炭槽与炉体内壁之间留有通风间隙，可保证木炭燃烧过程中的空气流通，无需额外加装电动送风结构即可维持稳定燃烧状态，烤网的限位结构采用抽拉式设计，添加木炭、清理炭灰时可直接将烤网沿侧边抽出，操作过程无需触碰高温部件。炉体一端设计有木质隔热握把，握把通过金属连接座与炉体侧壁固定，木质材料的低导热属性可保证移动炉体时无需佩戴隔热手套，短距离移位操作更加便捷。

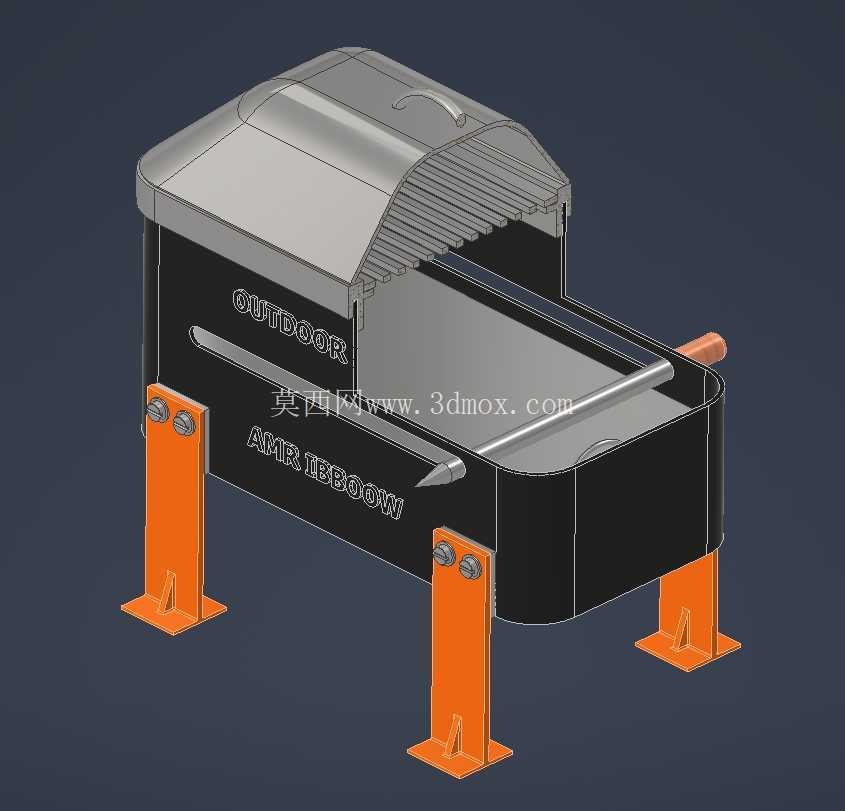

　　上盖结构采用弧形冲压成型设计，闭合时可与炉体上口形成密封腔体，既可以在焖烤时锁住炉内热量，提升食物受热均匀性，也能在突发降雨、大风天气时快速盖住炉体，避免火星飞溅引发安全隐患，闲置时盖上上盖可避免灰尘、落叶落入炉体内部，减少日常清理的工作量；上盖表面冲压有防滑纹理与品牌标识区域，同时设计有内嵌式提手，开合操作时无需额外工具，提手的位置避开上盖高温集中区域，降低开合时的烫伤风险。从安装边界来看，炉体整体长宽尺寸适配常规车载后备箱的存放空间，组装完成后的整体高度符合户外站立操作的人机工程要求，支脚的安装位置避开炉体底部的落灰区域，清理炭灰时可直接将灰盘从炉体底部抽出，无需挪动整体设备。

　　结构设计过程中充分考虑钣金加工的工艺可行性，所有折弯边均预留标准折弯半径，焊接位置集中在支脚连接座、炉体加强筋等非外观面，既降低加工难度，也能保证外观面的整洁度；所有外露的紧固件均采用标准五金件，后期维护更换时无需定制配件，通用适配性更强。在实际使用场景中，这款烧烤架既可以满足3-5人的小团队户外露营烧烤需求，也可用于家庭庭院日常聚餐使用，结构无复杂传动部件，日常维护仅需清理炭灰、擦拭表面油污即可，长期使用的可靠性更高；炉体侧壁的加强筋结构可避免反复高温加热后出现的侧壁变形问题，支脚的可拆卸设计也方便用户根据使用场景更换不同高度的支脚，适配桌面放置、落地放置等不同使用需求。
