工业定向脚轮带支架滚轮组件结构设计

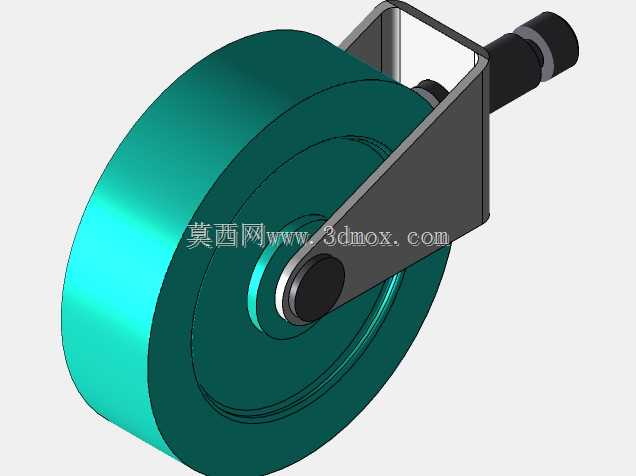

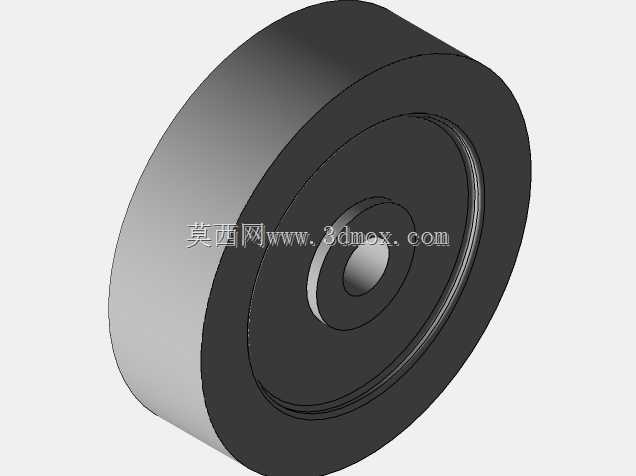

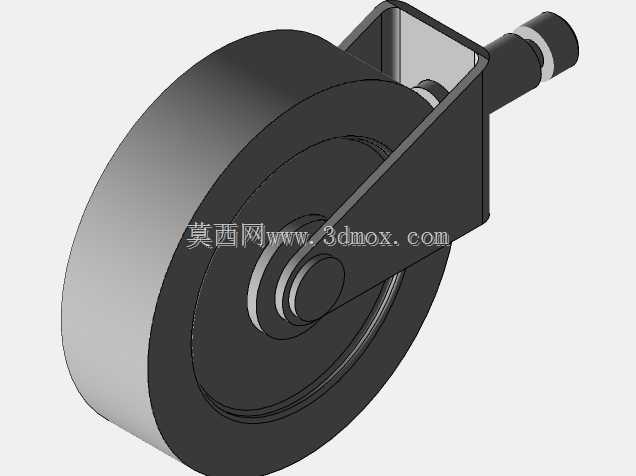

　　这款定向行走滚轮组件，常被应用在仓储物流周转车、轻型工业设备移动底座、车间工位器具的底部支撑行走场景，也可适配小型输送线的从动支撑工位，承担设备或载具的垂直载荷传递，同时保证直线行走过程中的滚动顺畅性，避免移动过程中出现卡滞、偏摆的问题。从结构设计逻辑来看，整个组件采用轮体与安装支架分体装配的思路，轮体选用宽幅圆柱面结构，相比窄轮设计，同等载荷下轮面与接触面的压强更低，既能在环氧地坪、水泥地面、钢板地面等常见工业场景地面使用，也能减少对地面的压痕损伤，滚动过程中轮面的接触面积更大，行走稳定性更好，不会因为地面微小凸起出现明显的颠簸跳动。

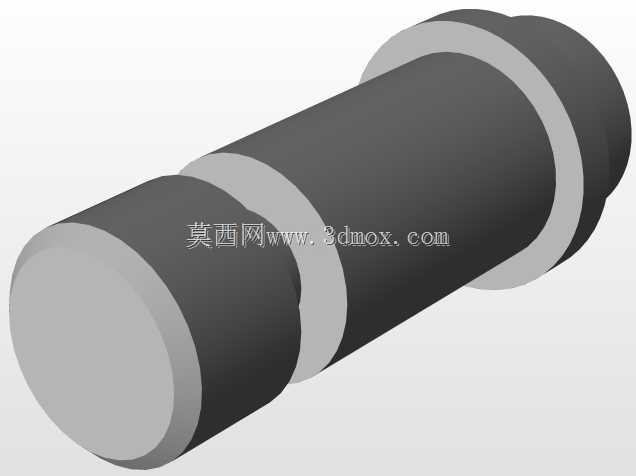

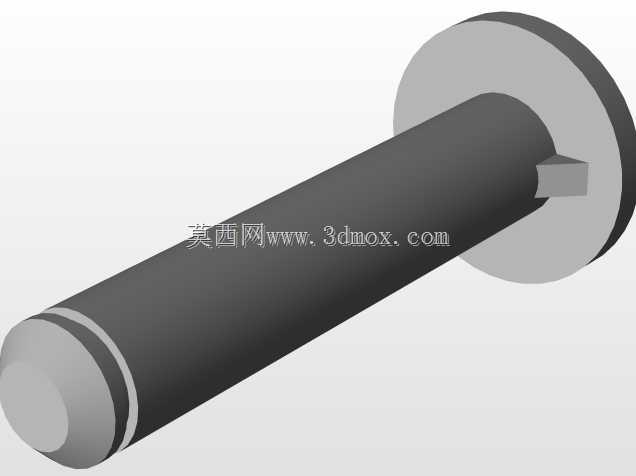

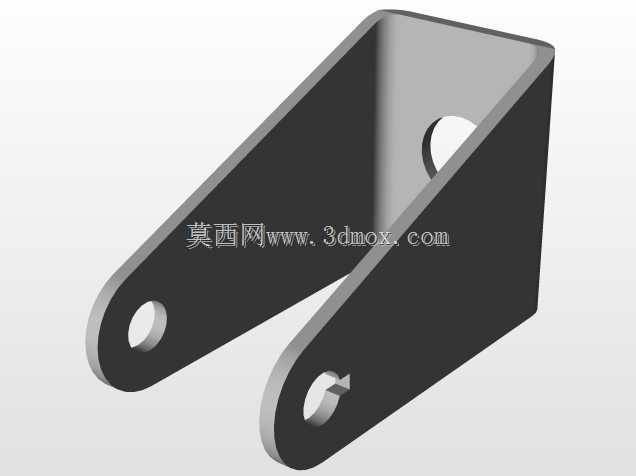

　　支架部分采用单侧悬臂支撑搭配顶部安装轴的结构，安装轴为阶梯轴设计，轴端预留的卡接位可以直接插入设备底座的安装孔位，通过轴肩实现轴向定位，不需要额外设计复杂的连接结构，安装时只需要将轴端插入对应安装孔，配合轴用挡圈或者锁紧销就能完成固定，装配效率很高，后期维护更换轮体时，只需要拆下轮轴处的连接销轴，就能单独更换轮体，不需要整体拆卸支架，降低维护成本。轮体与支架的连接位置，采用销轴贯穿支架与轮体中心孔的装配方式，中心孔位置预留了轴承安装位，实际生产装配时可以根据载荷等级选配滑动轴套或者深沟球轴承，轻载场景下用自润滑尼龙轴套就能满足使用要求，重载场景下更换滚珠轴承即可提升滚动顺滑度，降低滚动阻力。

　　从安装边界来看，支架的安装轴轴线与轮体滚动方向保持平行，属于典型的定向轮结构，行走过程中不会发生转向，适合需要直线移动的工位场景，轮体的宽度设计充分考虑了常见安装底座的尺寸边界，支架的折弯角度经过校核，保证轮体滚动过程中不会与支架侧板发生摩擦干涉，支架顶部的安装轴长度适配常规3-5mm厚度的设备底板安装需求，伸出长度足够搭配锁紧垫片与固定螺母。设计过程中对轮体的转动间隙做了合理控制，既不会因为间隙过小导致转动卡涩，也不会因为间隙过大出现轮体晃动的问题，轮体的圆柱面做了微倒角处理，避免轮体边缘磕碰地面凸起时出现崩边问题，支架的板材边缘做了倒钝处理，避免装配过程中划伤操作人员。

　　在实际选型使用时，这类定向轮通常会和同规格的万向轮搭配使用，一般在载具的固定端安装两个定向轮，操作端安装两个万向轮，既可以保证直线推行时的方向稳定性，也能在转向时灵活调整方向，这款组件的支架采用钣金折弯成型工艺，生产时不需要复杂的模具，通过激光下料、折弯、焊接就能完成支架加工，生产周期短，成本可控，适合小批量定制化设备的配套使用。轮体的材质可以根据使用场景灵活更换，需要静音场景可以选用聚氨酯包胶材质，需要耐高温场景可以选用酚醛树脂或者铸铁材质，核心的安装连接尺寸保持统一，不需要修改支架结构就能适配不同材质的轮体，通用性较强。
