M12螺纹可调节支撑脚结构设计

项目分类:通用五金配件 发布时间:2025-09-16 ID:1077538
  • M12螺纹可调节支撑脚结构设计

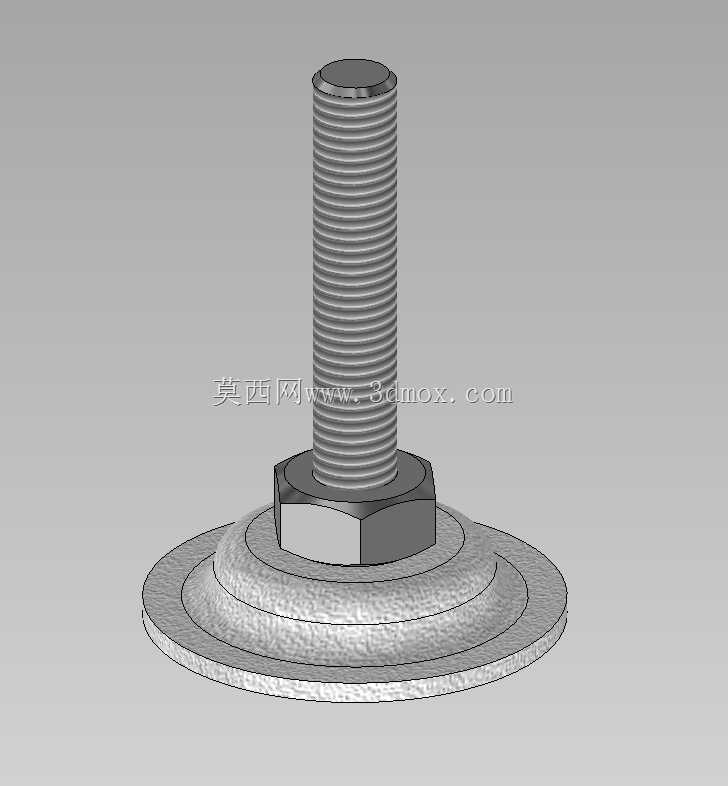

  这款M12规格的可调节支脚,是工业设备支撑调平场景中极为常用的五金构件,日常在各类仪器仪表机架、轻型输送线支架、小型设备操作台、阀组安装架的底部都能见到它的身影,核心作用是抵消安装地面的平整度误差,让设备整体保持水平状态,避免因放置倾斜带来的设备运行抖动、介质流向偏移、称重计量失准等问题。从结构设计来看,这款支脚采用了三段式的成熟结构,上部为标准M12外螺纹螺杆,中部是一体式六角拧动段,下部为带防滑纹理的圆盘底座,三个部分衔接处做了圆角过渡处理,没有尖锐的应力集中棱角,能在长期承重状态下避免结构断裂风险。

  螺杆部分的螺纹采用普通公制粗牙设计,螺距1.75mm,这种螺纹选型的考量在于粗牙螺纹的抗剪切能力更强,且在沾染少量车间粉尘、油污的情况下依然可以顺畅拧动,不会像细牙螺纹那样容易出现卡滞、滑牙的问题,螺杆的有效调节行程覆盖了常规车间地面30mm以内的高度差需求,足以应对普通环氧地坪、水泥地面的局部不平整情况。中部的六角结构是专门为安装调试设计的受力位,调试时可以用普通开口扳手或者活动扳手卡住六角段转动,不需要额外夹持螺杆螺纹部分,能避免安装过程中损伤螺纹牙型,导致后续调节卡顿;六角段和下部底座之间采用了活动铆接的连接方式,也就是说螺杆转动调节高度的时候,下部的底座可以始终保持和地面完全贴合,不会随着螺杆一起转动,既避免了底座转动刮花地面涂层,也能让底座的防滑纹理完全和地面接触,增大摩擦力,防止设备运行过程中出现支脚滑移的问题。

  下部的圆盘底座采用了阶梯式的盘面设计,最外圈的边缘做了向下的微卷边处理,这种设计一方面可以增大底座和地面的接触面积,降低单位面积的地面压强,避免在环氧地坪、PVC地坪这类偏软的地面上压出凹痕,另一方面卷边结构可以让底座在地面有微小坡度的时候依然保持稳定支撑,不会出现边缘硌地、支撑晃动的情况;底座底面做了细密的网状防滑纹理,在干燥地面上的静摩擦系数可以达到0.6以上,即使设备运行时有小幅振动,支脚也不会出现移位。在安装边界方面,这款支脚的安装方式非常灵活,既可以在设备机架的底部横梁上焊接M12的螺母,直接将支脚螺杆拧入螺母完成安装,也可以在机架底部加工M12的螺纹孔直接连接,不需要额外的固定配件;安装时需要注意预留的调节空间,机架底部到地面的最小净空需要大于支脚收拢状态的最小高度,最大净空不能超过支脚完全伸出时的最大高度,避免螺杆拧入深度过浅导致螺纹受力不足出现弯折。

  在实际选型应用中,这类支脚单支的额定静载荷可以满足200kg以内的设备支撑需求,适合用在对水平度有一定要求但载荷不算极大的设备上,比如小型实验室仪器架、车间内的轻型物料周转架、小型阀组安装支架、桌面型加工设备的底部支撑;如果是重载设备则需要选择更大规格的支脚,但M12这个规格的支脚因为螺纹通用性强、配件易购、安装调试方便,是中小型设备支撑调平的首选规格。设计这款支脚的三维模型时,重点还原了螺纹的真实牙型、六角段的对边尺寸、底座的阶梯轮廓和防滑纹理细节,没有做过度的简化处理,在做设备整体装配的时候,可以直接将这个支脚模型装配到机架底部,模拟真实的调节行程,检查设备在最低和最高支撑高度下的稳定性,也可以提前验证支脚和地面、机架底部的安装间隙,避免实际生产装配时出现支脚和其他部件干涉的问题。另外,这款支脚的底座表面做了防滑的纹理处理,除了防滑之外,也能在一定程度上遮盖生产过程中产生的表面轻微划痕,降低外观件的生产质检难度,适合批量冲压生产,生产成本较低,适合作为通用标准件在各类设备上推广使用。在实际调试使用的时候,通常的操作流程是先将四个支脚预拧到机架底部的螺母上,将设备移动到安装位置后,先观察设备的水平泡偏移方向,逐个转动偏低位置的支脚,直到设备整体水平,最后将支脚上的锁紧螺母拧到贴紧机架横梁的位置,防止设备运行过程中的振动导致支脚螺纹松动,出现高度变化。
