箱式空气压缩机整机结构三维设计

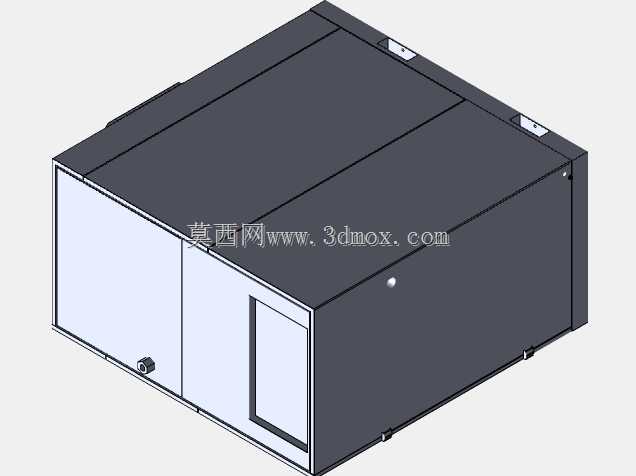

　　从结构设计的角度看，这个三维模型完整还原了箱式空压机的整机装配关系，外壳采用分块式钣金拼接结构，顶部的两块可拆卸盖板是为了后期维护时，不用完全拆解整机就能直接吊装内部的压缩主机与电机组件，侧面设置的带观察窗的检修门，日常巡检时不用开门就能直观看到内部油位、运行指示灯的状态，需要更换滤芯、调整皮带张力的时候，打开侧门就能有足够的操作空间，不用预留过大的设备周边检修通道，适合车间内布局紧凑的工位排布。在机械加工车间、自动化装配产线、汽修维保站点这类需要稳定压缩空气供给的场景里，箱式空气压缩机是核心的气源发生设备，区别于敞开式的螺杆或活塞压缩主机，这种带封闭壳体的机型，首先解决的是车间内设备运行的噪音扩散问题，同时把主机、油气分离系统、冷却回路、电控单元全部整合在箱体内，减少现场安装的管路布线工作量，也避免车间内的金属切屑、粉尘直接落到核心运行部件上，延长设备维护周期。

　　设备的安装边界设计上，底部框架采用加厚折弯型材焊接而成，四个角位预留了地脚固定孔，同时兼容减震垫安装与膨胀螺栓直接固定两种方式，不管是放置在硬化水泥地面，还是配套在移动式气源站的撬装底座上，都能保证运行时的结构稳定性，不会因为主机的高频振动出现壳体共振、连接管路松动的问题。壳体侧面下部预留了压缩空气输出接口的安装位，接口位置距离地面的高度经过适配，不管是连接车间固定的主管路，还是临时接气动工具的软管，都不会出现管路过度弯折影响气流通畅的情况，另一侧的下部预留了冷却风的进风栅格位置，对应内部冷却器的安装位，热风从顶部预留的排风通道导出，形成下进上出的散热风道，避免热风在箱体内循环导致油温过高触发停机保护。

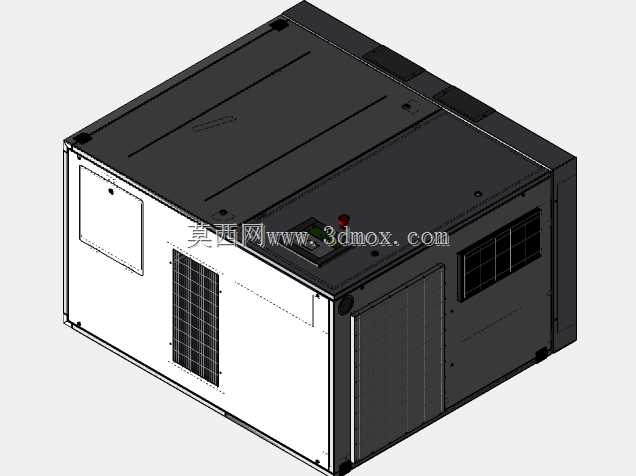

　　在功能结构的排布上，三维模型里把电控单元的安装位设置在箱体前部的独立仓室内，和压缩主机的高温区域做了物理分隔，避免长期高温环境加速电气元件的线缆老化，同时电控仓的门体做了密封胶条设计，防止车间内的水汽、油雾进入仓内造成电路短路。油气分离器、空气滤芯这些需要定期更换的耗材，安装位置都对应在检修门的可触及范围内，更换操作时不需要探身到箱体内部，降低日常维护的操作难度。箱体表面的钣金折边都做了圆角处理，避免安装和维护过程中尖锐边角划伤操作人员，门板和框架的连接采用隐藏式铰链，外部没有突出的连接件，既让整机外观更整洁，也避免车间内搬运工件时磕碰突出的铰链造成变形。

　　从实际选型适配的角度看，这种箱式结构的空压机，适合用在对噪音控制有要求的生产场景，比如紧邻办公区的加工车间、产品检测实验室配套的气源供给，封闭壳体可以把运行噪音控制在合理区间，不会对周边的作业人员造成噪音干扰。建模过程中对各个部件的装配间隙做了还原，钣金壳体和内部运动部件之间预留了足够的安全距离，避免运行过程中部件振动碰触壳体产生异响，同时各个检修门的开合角度都做了限位设计，开门维护时不会因为门体开度过大碰撞到周边的其他设备。整机的外形尺寸适配标准的工业车间通道宽度，设备进场安装时可以顺利通过常规的车间防火门，不需要额外拆解门体或者设备外壳，降低现场安装的施工难度。
