45kW螺杆式空气压缩机组结构设计

这套45kW规格的空气压缩机组三维结构，是面向工业厂区集中供气场景做的整机集成设计，日常主要为生产线上的气动夹具、气动扳手、喷涂设备、气动输送管路提供稳定压力的压缩空气，覆盖机械加工车间、汽车零部件装配线、建材生产工段这类持续用气的作业场景，相比小功率便携机型，该机组能支撑10-15个用气终端同时作业，供气压力波动控制在±0.05MPa范围内，满足常规工业气动设备的压力精度要求。

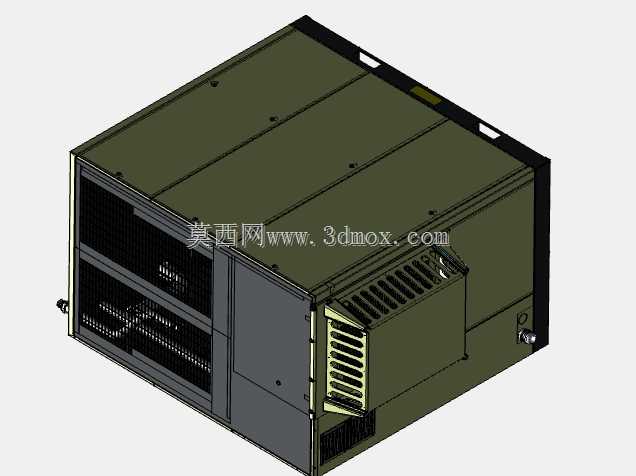

从整机布局来看，设计阶段优先考虑了运维便利性与散热效率的平衡，箱体采用框架拼接式结构，外层护板做了分段式快拆设计，正面预留了两层通风格栅区域，对应内部主机与油冷器的进风路径，侧面设置了百叶窗式排风通道，和顶部的强制排风风扇形成贯通式散热风道，避免机组长时间高负载运行时内部出现热量堆积，实测在40℃环境温度下连续运行8小时，主机排气温度能稳定在85℃以下，不会触发高温保护停机。

安装边界方面，整机底部预留了标准槽钢安装底座，底座上开有4组M16的固定螺栓孔，孔位横向间距680mm、纵向间距920mm，现场安装时不需要额外做过渡支架，直接通过膨胀螺栓固定在水泥基础上即可，底座高度120mm，预留了足够的叉车作业空间，方便厂区内转场移位。整机外形尺寸控制在长1250mm、宽880mm、高1100mm，属于同功率段里占地比较紧凑的机型，能适配大部分老旧厂房的设备安装空间，不需要对原有供气站做大规模土建改造。

内部结构排布上，将螺杆主机、油气分离桶、油过滤器、空气过滤器、冷却器做了分层布局，下层放置重量较大的主机与油气分离桶，降低整机重心，减少运行时的振动传递，上层布置冷却器与控制元件，方便日常巡检时观察运行参数、更换过滤耗材。管路走向全部沿箱体框架内侧排布，用管卡做分段固定，避免气流脉动导致管路共振，同时预留了30mm以上的管路操作间隙，后期更换密封件、检修阀门时不需要拆解周边大块部件。

设计过程中还考虑了不同厂区的安装适配性，机组的排气接口设置在侧面下部，接口规格为DN50法兰连接，既可以接硬管做固定管路输送，也可以转接高压软管对接临时用气点，电源进线口预留了格兰头安装位，能适配不同线径的动力电缆，不需要现场重新开孔。箱体护板的拼接缝隙处都做了折弯翻边结构，既能提升护板自身的结构强度，减少运行时的钣金共振噪音，也能阻挡日常清扫时的飞溅水花进入箱体内部，适配车间多粉尘、偶尔有地面冲洗的作业环境。

在细节设计上，机组正面的格栅区域做了可拆卸式防尘网，防尘网采用卡扣固定，日常清理时直接抽出即可冲洗，不需要拆解护板；侧面的排风百叶做了向下倾斜的角度，避免雨水顺着百叶飘进箱体内部，同时能引导热风斜向下排出，不会直吹巡检通道的作业人员。整机的吊装点设置在顶部框架的四个角位，每个吊点都做了加强筋焊接处理，能承受整机1.2吨的满油满装重量，满足厂区行车吊装的作业要求。
