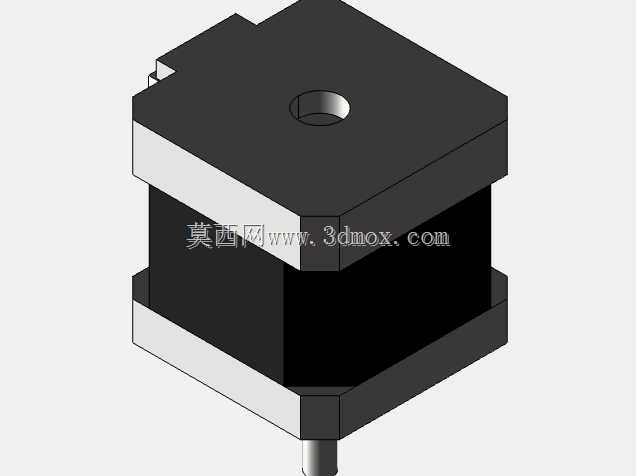

39mm规格Nema17步进电机结构设计

在桌面级3D打印设备的运动轴传动架构里，42系列步进电机是应用占比最高的动力执行元件，本次涉及的39mm机身长度Nema17规格步进电机，正是针对小尺寸安装空间、中等负载传动场景优化的典型型号。从实际设备适配场景来看，这类电机常被用在消费级FDM3D打印机的X、Y轴运动驱动，部分轻量化结构的Z轴升降机构、小型桌面数控雕刻机的进给轴、自动化点胶设备的位移模组、实验室小型液体分装平台的传动端也会选用该规格，核心原因是其安装孔位遵循Nema17标准的31mm孔距规范，能和市面上绝大多数标准20系列铝型材安装座、同步轮、联轴器直接适配，不需要额外做转接结构设计，大幅降低整机的结构设计复杂度与零件加工成本。

从产品功能特性层面看，该款42-40Moons规格步进电机保持了两相四线的经典接线逻辑，步距角为常规1.8度，整步状态下单圈200个脉冲当量，配合16细分驱动器可以实现0.1125度的单步分辨率，足够满足桌面级制造设备0.01mm级的运动定位精度要求。39mm的机身长度是在扭矩输出和安装空间之间做的平衡选型，相比常见的40mm、48mm机身长度的同安装面电机，它的轴向占用空间缩短了1-9mm，在紧凑型结构的设备里，能给同步带张紧结构、限位开关安装位留出更多排布空间，同时其保持扭矩可以达到0.4N·m左右，足够驱动1kg以内的运动负载做150mm/s以内的高速往复运动，不会出现高速丢步的问题。电机输出轴采用5mm直径的D型切边设计，和常规的GT2同步轮、刚性联轴器、柔性联轴器的内孔规格完全匹配，锁紧螺丝可以直接顶在D型切面上，传动过程中不会出现轴孔打滑的问题，输出轴的伸出长度控制在20mm，既可以满足同步轮的安装深度要求，也不会因为轴伸过长导致高速运转时出现径向跳动，影响传动平稳性。

从设计思路上看，这款电机的三维结构完全遵循实物的装配尺寸做逆向还原，建模过程中首先确定安装法兰的基准面，以输出轴轴线为中心轴，先绘制42mm见方的安装法兰轮廓，定位四个M3安装螺纹孔的中心位置，保证孔中心距为31±0.05mm，和行业标准安装尺寸完全一致，避免用户在做结构装配时出现孔位错位的问题。机身部分的定子外壳采用拉伸铝壳结构，表面做了平行散热筋的设计，建模时还原了散热筋的凸起高度与间距，方便后续做设备热仿真分析时，能准确计算电机持续运转时的散热面积，评估不同负载下的电机温升情况。尾部的编码器端盖（部分无编码器型号为塑料端盖）的凸起尺寸、出线口的位置与方向也完全按照实物比例还原，用户在做整机布线设计时，可以准确预留出线缆的弯折空间，避免出现线缆和运动部件干涉的问题。

在安装边界的尺寸把控上，建模时严格控制各部分的公差配合：安装法兰面的平面度公差控制在0.02mm以内，保证电机和安装座贴合时不会出现倾斜，导致输出轴和传动模组的平行度超差；输出轴的径向跳动公差按照实际电机的精度等级设置为0.02mm，模拟真实运转时的轴跳情况，方便用户提前评估传动系统的振动水平；电机尾部出线口的位置距离安装法兰面的轴向尺寸准确还原，在做后置式驱动器安装、或者尾部加装手轮的结构设计时，可以准确计算安装间隙，不会出现零件碰撞的问题。另外，模型还原了电机机身的四个角的倒角尺寸，在做紧凑安装布局时，不用担心电机棱角和相邻的铝型材、线槽等零件出现空间干涉。

对于结构设计从业者来说，这类标准化动力元件的准确三维模型，能大幅缩短设备开发的建模周期，不需要自己去测绘实物尺寸，直接调用模型就可以完成整体结构的排布、安装孔位的对应、干涉检查等工作，尤其是在做紧凑型设备的结构设计时，准确的外形尺寸和安装边界数据，能避免后期打样组装时出现零件装不上、空间干涉的问题。在设备选型阶段，也可以通过模型直接模拟不同长度电机的安装空间占用情况，对比不同扭矩规格电机的尺寸差异，结合设备的负载要求、空间限制做最优的选型匹配，减少选型失误带来的成本浪费。
