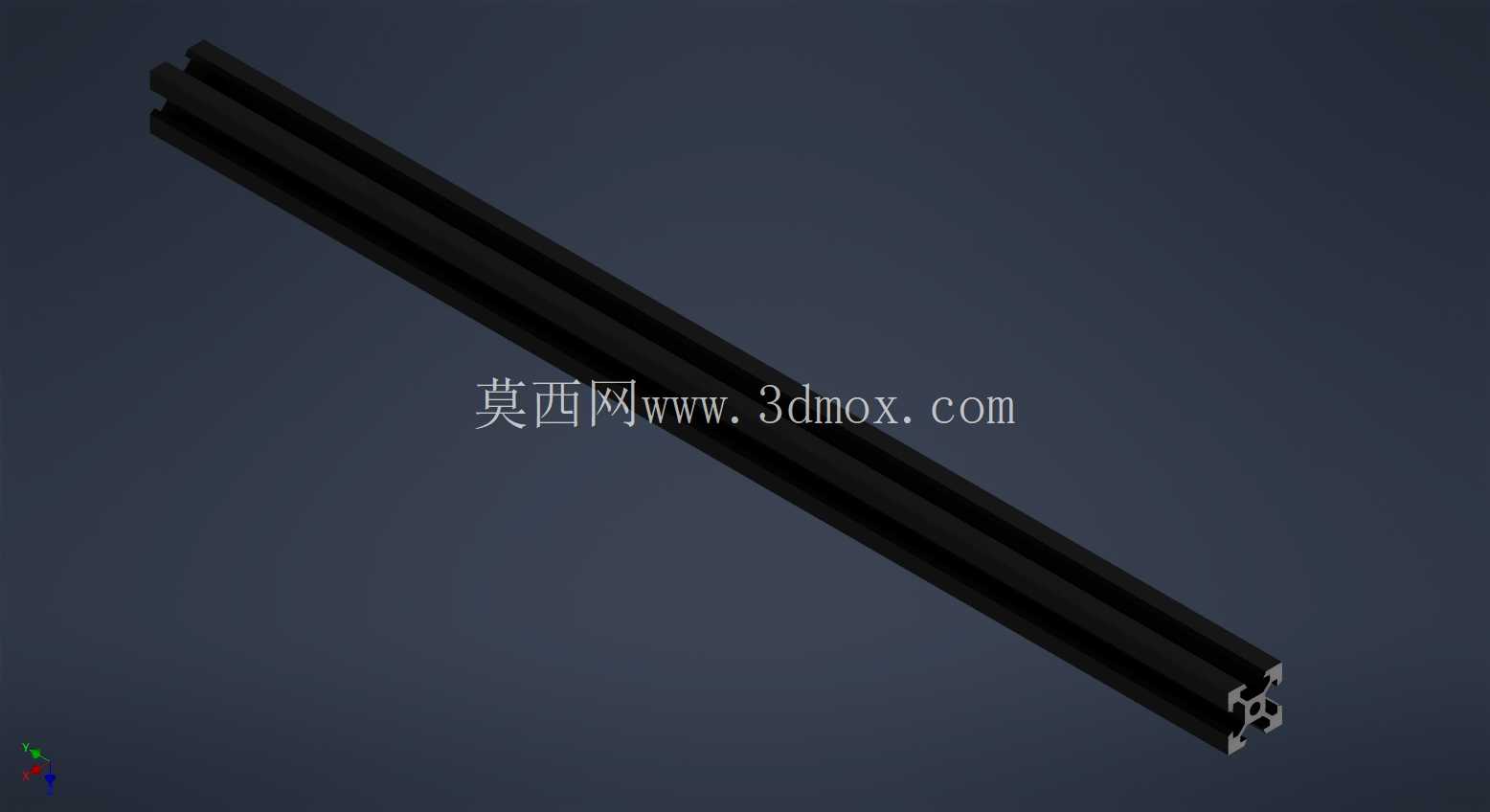

2020规格V型槽阳极氧化直线导轨

　　这款截面规格20×20mm、有效行程长度400mm的V型槽导轨，在桌面级FDM3D打印机的X轴或Y轴运动机构中是非常常见的导向部件，不少入门级DIY套件、小型桌面雕刻机的线性运动副也会选用同规格产品做导向支撑。从结构设计逻辑来看，V型槽的滚道结构是这类导轨的核心特征，槽型角度经过匹配计算，可配合V型滚轮实现低阻力的滚动摩擦传动，相比传统光轴导轨，这种一体式挤压铝型材的导轨不需要额外加工安装基准面，型材本身的挤出平面就可以作为安装贴合面，大幅降低了组装时的调校工作量。

　　表面做阳极氧化处理的工艺选择，是考虑到桌面级设备长期在车间、工作室环境下使用的抗腐蚀需求，氧化膜层硬度高于铝基本体，既能抵御日常使用中手上汗液、环境潮气的侵蚀，也能提升滚道表面的耐磨性能，避免长期滚轮滚动造成的槽面过早磨损，延长整套运动机构的维护周期。从安装边界来看，20mm见方的截面尺寸让它可以直接适配标准20系列铝型材的安装槽位，导轨本体上预留的安装孔位间距符合通用铝型材连接的孔距规范，组装时不需要额外打孔攻丝，直接用T型螺栓配合法兰螺母就可以完成固定，有效安装长度400mm的规格，刚好匹配常见220×220mm成型尺寸桌面3D打印机的单轴行程需求，安装时只需要保证导轨固定面的平面度公差在0.1mm以内，就可以保证运动过程中不会出现卡顿、爬行的问题。

　　在实际使用场景中，这类导轨除了3D打印设备，也常被用在小型自动化检测设备的送料滑台、桌面点胶机的运动轴、小型激光雕刻机的XY传动机构上，因为本身自重较轻，挤压铝型材的基体重量远低于同规格钢制直线导轨，对于桌面级设备这类对整机重量有控制要求的场景非常适配，同时V型槽的开放式结构不容易积攒加工过程中产生的细小碎屑，日常维护只需要定期用无尘布擦拭槽面，涂抹少量润滑脂就可以保持顺畅运行，不会像封闭型滚珠导轨那样因为碎屑进入滚道造成卡顿、滚珠磨损的问题。设计这类导轨的时候，需要重点控制V型槽的对称度公差，槽面相对于导轨安装底面的平行度需要控制在每米0.05mm以内，否则滚轮在滚动过程中会出现单侧受力过大的问题，不仅会增大运动阻力，还会造成滚轮橡胶层的偏磨，缩短滚轮使用寿命；阳极氧化膜层的厚度需要控制在8-12μm之间，膜层过薄会达不到耐磨抗腐蚀的效果，膜层过厚则会造成V型槽的尺寸超差，导致滚轮和槽面的配合间隙过大，运动过程中出现晃动，影响终端设备的运动精度。

　　对于结构设计从业者来说，选用这款导轨做机构设计的时候，需要注意单根导轨的负载上限，因为铝基本体的刚性有限，400mm长度的规格在两端固定的情况下，中间段的负载建议不超过5kg，否则会出现导轨下挠的问题，影响运动精度，如果需要承载更大负载，可以采用两根平行导轨配合的安装方式，分散负载的同时提升整体机构的刚性。另外在安装调校的时候，不需要像钢制直线导轨那样做复杂的预紧调整，只需要将滚轮的偏心轴调整到滚轮和V型槽面刚好贴合，没有明显间隙同时转动顺畅即可，过度预紧反而会增大运动阻力，加快滚轮和槽面的磨损。
