伊顿H/T系列液压马达偏心控制阀块结构

在重型行走设备、工程绞车、回转机构这类带负载保持需求的液压回路里，马达控制阀块的性能直接决定整套执行机构的运行可靠性，这款适配伊顿H和T系列液压马达的偏心阀块，就是针对闭式液压驱动场景开发的集成控制元件。做这类阀块设计的时候，首先要捋清楚马达的全工况控制需求：启动阶段要保证供油顺畅无吸空，运行阶段要能根据负载变化动态调节进出油口的流量分配，停止阶段要快速建立背压锁止负载，带制动的机型还要精准匹配制动释放的压力时序，避免出现启动溜车、停止打滑、制动拖磨这类常见故障。

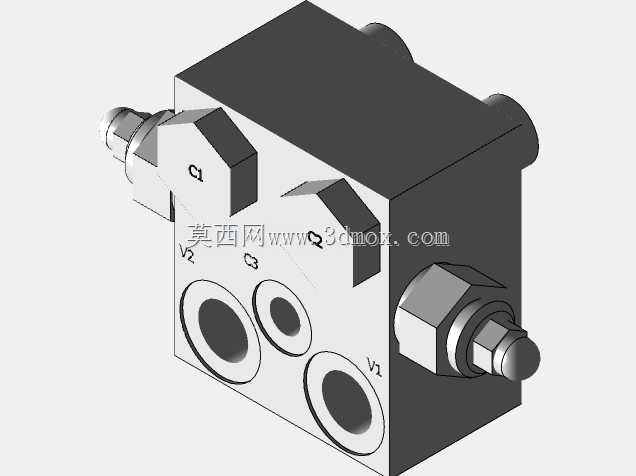

这款阀块通过C1、C2两个主工作油口和液压马达的进出油口直接对接，省去了外接管路的沿程压力损失，两个控制单元对称布置，每个单元都整合了止回阀与先导溢流结构，止回阀负责在油流反向时快速切断通路，避免负载带动马达反转出现失速，先导溢流阀则通过对侧油路的压力作为先导控制信号，当油路两端建立起先导压力时，溢流阀的开启压力会按照预设比例线性降低，直到油流可以反向导通，允许马达在受控状态下完成反向动作，这种压力随动的控制逻辑，刚好匹配卷扬下放、回转缓冲这类需要平稳反向动作的工况，不会出现突然开启导致的负载下坠或者机构冲击。

很多现场调试遇到的马达停止时溜钩问题，本质上就是阀块的背压建立速度不够，这款阀块在电机启动且无先导压力输入的状态下，会在马达油口处快速形成足够的背压，直接锁止马达的转动，不需要额外加装液压锁就能实现可靠停止。另外针对带弹簧制动器的液压马达，阀块专门设置了C3控制油口，直接从V1、V2主油路引出压力油引导至弹簧制动器的控制腔，只有当主油路建立起足够的驱动压力时，才会释放制动器，从根源上避免了制动器提前打开导致的负载滑移，也不会出现驱动压力不足时制动器半结合的磨损问题。

从安装边界来看，这款阀块采用偏心式结构布局，油口位置完全匹配伊顿H、T系列液压马达的安装面尺寸，不需要额外设计过渡连接板，集成化的流道设计把原本需要分散布置的止回阀、溢流阀、制动控制阀全部整合在单一阀块内部，整体外形紧凑，不会超出马达的安装轮廓范围，在行走设备这类安装空间局促的场景里，能有效减少外接管路的布置数量，降低管路泄漏的风险点。设计流道的时候特意做了流道倒角和工艺孔封堵优化，尽量减少流道的直角转折，降低油液在阀块内部的压力损失，同时把各个阀件的安装孔位布置在阀块的同侧平面，方便后期现场维护时拆卸清洗、更换阻尼塞，不需要把整个阀块从马达上拆下来就能完成常规保养作业。

在实际选型匹配的时候，要注意这款阀块的控制压力曲线和马达的排量、负载压力是匹配对应的，先导压力的取压点直接取自对侧主油路，不需要额外引入外部控制油源，简化了整套液压系统的管路设计，在旋挖钻机的主卷扬、挖掘机的回转机构、矿山设备的行走驱动这类长期带负载启停的工况下，这种集成阀块的可靠性远高于外接分立阀件的控制方案，也能减少系统装配的工时，降低管路接错的装配风险。
