伊顿法兰式液压马达配套盘式制动装置

　　在重型行走机械、工业液压传动系统的布局中，制动单元的匹配度直接决定整套传动链路的运行可靠性，尤其是配套法兰式液压马达的制动场景，常规鼓式制动往往受限于安装空间、制动力矩响应速度，难以适配紧凑安装位下的大扭矩制动需求，这款适配伊顿2000系列法兰式液压马达的盘式制动结构，正是针对这类安装场景做的定向结构设计。从实际应用场景来看，这类制动装置多配套在低速大扭矩液压马达的输出端，常见于工程机械的回转机构、矿山设备的行走驱动、船舶甲板机械的铰盘驱动单元，这类场景的共性是液压马达本身通过法兰直接安装在设备机架上，输出轴直接连接负载，没有多余的空间加装额外的制动支架，因此制动单元必须采用同轴集成式结构，直接嵌套在马达输出轴与负载连接的轴段上，

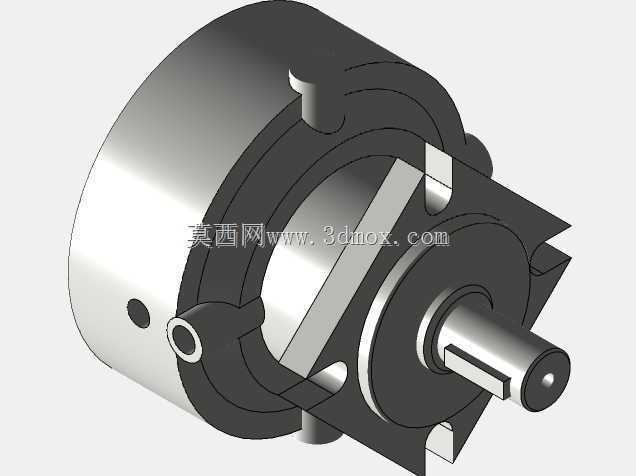

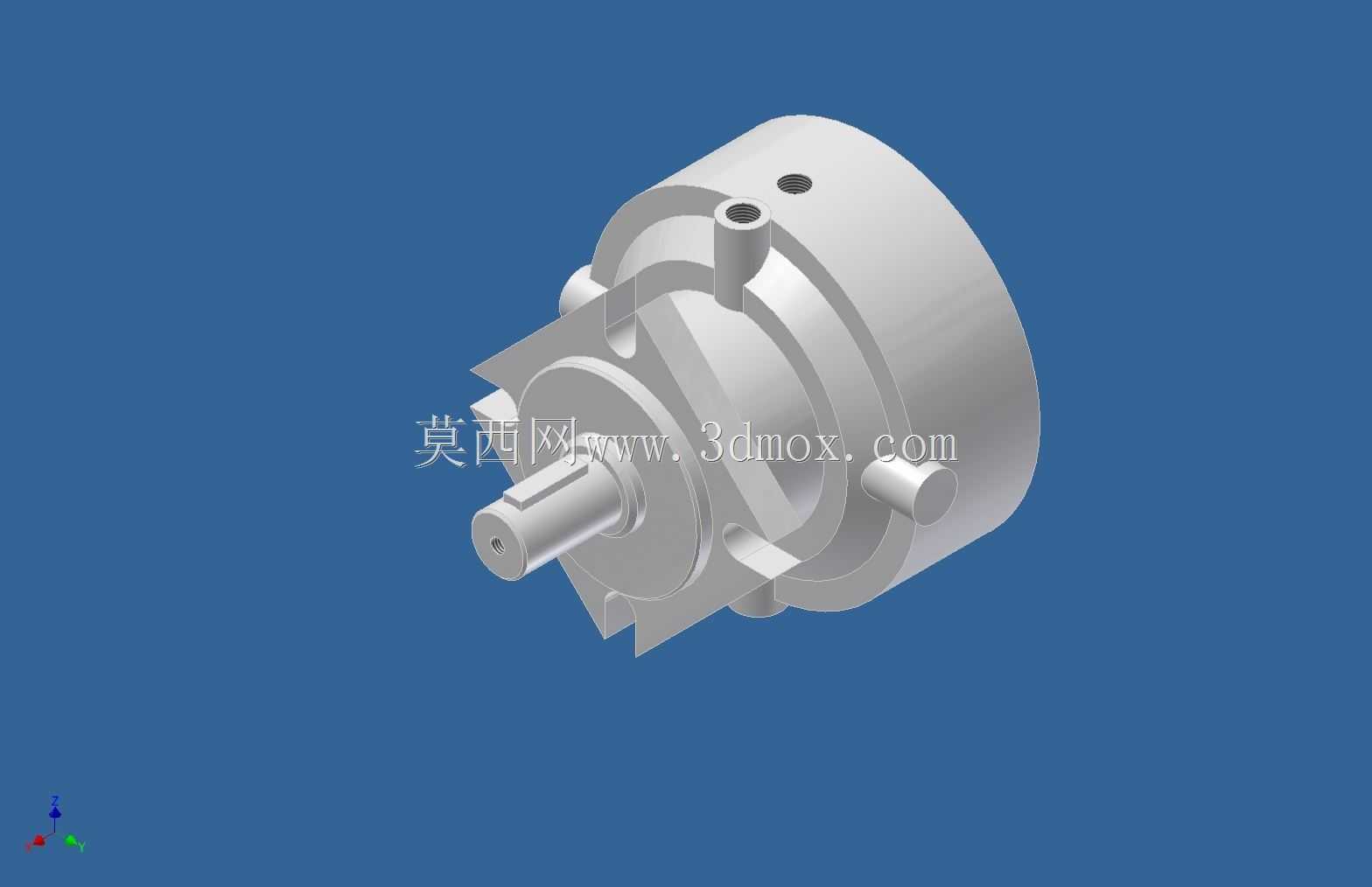

　　不需要额外设计转接安装板，减少传动链的累计同轴度误差。从功能特性来看，该制动单元采用液压泄压制动、弹簧力施闸的常闭式结构逻辑，系统压力建立时液压油推动内部活塞压缩制动弹簧，使摩擦副脱离贴合状态，马达输出轴可自由转动；当系统失压或需要制动时，弹簧力推动活塞压紧摩擦片组，通过摩擦力矩锁止输出轴，避免负载出现溜滑、回转失控的问题，这种结构的制动力矩可以通过调整弹簧预紧力、摩擦片数量来匹配不同型号马达的输出扭矩，不需要改动外部壳体结构。从设计思路上看，整个壳体采用圆柱形同轴布局，输入端设置与液压马达法兰匹配的止口定位结构，止口尺寸与伊顿2000系列马达的输出法兰止口完全适配，安装时直接将制动单元的输入端止口套入马达法兰定位台，

　　通过周向布置的螺栓完成紧固，不需要额外找正；输出端设置标准轴伸与键槽，可直接连接联轴器、驱动轮或者铰盘等负载，轴端设置密封结构，防止外部粉尘、泥水进入制动腔内部，适配户外恶劣工况的使用需求。外形尺寸方面，整个制动单元的最大外径控制在与配套马达外径接近的尺寸范围内，不会超出马达本体的径向安装边界，轴向长度根据制动力矩等级做梯度设计，基础款的轴向长度可以满足多数紧凑安装位的要求，不会因为加装制动单元导致整个驱动组的轴向尺寸超出设备预留空间。安装边界上，壳体上设置的液压油口采用标准管螺纹接口，油口位置布置在壳体径向侧方，预留足够的管接头安装空间，避免管路与周边结构件产生干涉；壳体上的安装螺栓孔采用周向均布设计，

　　与马达法兰的螺栓孔位完全对应，安装时不需要重新在马达法兰上打孔，直接利用马达原有安装孔位即可完成固定。摩擦副采用多片式钢片与铜基摩擦片交替布置的结构，钢片通过外花键与壳体连接，摩擦片通过内花键与输出轴套连接，制动时两者压紧产生摩擦力矩，这种多片结构可以在较小的径向尺寸下获得更大的制动力矩，同时摩擦片磨损后可以通过端盖上的调整垫片补偿间隙，不需要整体更换制动单元，降低后期维护成本。输出轴套与马达输出轴的连接采用标准平键传动，轴套内孔尺寸与配套马达的输出轴直径匹配，键槽位置与马达轴键槽对齐，安装时直接将轴套套入马达轴即可完成传动连接，不需要额外加工转接轴。壳体外部设置的多个凸台结构，一方面是作为油道的工艺堵头安装位，另一方面可以作为吊装或者防转定位的辅助结构，部分安装场景下如果需要额外防转，可以通过凸台上的螺纹孔连接防转杆，避免制动单元壳体随轴转动。在实际选型匹配时，需要先确认配套液压马达的法兰止口尺寸、输出轴直径、键槽规格，同时核算负载所需的最大静制动力矩，选择对应弹簧预紧力等级的制动单元，避免制动力矩不足导致负载溜滑，或者制动力矩过大导致摩擦片过早磨损。液压控制回路中需要在制动单元的进油口设置节流阀，控制制动释放与抱闸的速度，避免突然抱闸对传动链产生过大的冲击载荷，影响马达与负载的连接结构寿命。对于低温工况使用的场景，还需要确认密封件与液压油的适配性，避免低温下密封失效导致液压油泄漏，影响制动功能的正常触发。
