Y25型铁路货车转向架结构三维设计

项目分类:转向架 发布时间:2025-09-16 ID:1077877
  • Y25型铁路货车转向架结构三维设计
  • Y25型铁路货车转向架结构三维设计
  • Y25型铁路货车转向架结构三维设计
  • Y25型铁路货车转向架结构三维设计
  • Y25型铁路货车转向架结构三维设计
  • Y25型铁路货车转向架结构三维设计

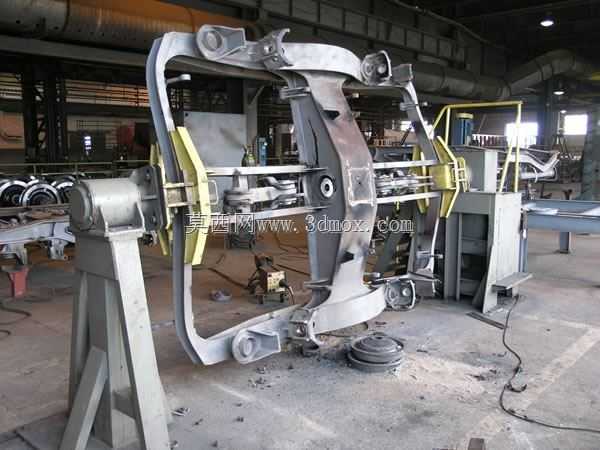

  铁路货运体系里,转向架是决定车辆运行稳定性、载重能力与线路适配性的核心走行部件,Y25系列转向架作为欧洲主流的货运转向架制式,在重载、普速货运线路上有着数十年的成熟应用历史,适配多种敞车、棚车、平车等货运车型,能够满足120km/h及以下运营速度下的重载运输需求,适配标准轨距线路的运行要求。从结构设计逻辑来看,这款转向架采用焊接构架作为核心承载基体,区别于传统铸钢构架的设计思路,焊接构架在保证结构强度的前提下,能够更好地控制整体自重,同时优化应力传递路径,避免铸造过程中容易出现的缩松、气孔等缺陷带来的应力集中问题,构架的侧梁、横梁连接位置做了圆弧过渡处理,对应力集中系数较高的区域做了局部加厚,匹配货运车辆长期承受交变垂向、横向载荷的使用工况。

  轮对部分采用整体辗钢车轮搭配车轴的压装结构,轮径尺寸符合普速货运车辆的通用标准,轮对内侧距严格匹配标准轨距的安装要求,轴颈位置的尺寸设计兼容通用型铁路货车轴承,能够直接适配现有线路的检修维护体系,不需要额外定制专用配件,降低后期运维的配件储备成本。一系悬挂采用轴箱导框定位搭配螺旋弹簧的结构,导框与构架侧梁的导槽之间预留了合理的横向、纵向活动间隙,既能够保证轮对相对于构架的灵活位移,缓冲线路不平顺带来的冲击,又不会出现过大的位移量导致车辆运行时的蛇行失稳,弹簧参数的匹配经过动力学仿真验证,在额定载重下的静挠度能够兼顾空车、重车的运行平稳性,避免空车工况下弹簧刚度过大导致的振动加剧问题。

  基础制动装置采用单侧闸瓦制动结构,制动梁的安装位置与轮对的相对尺寸经过严格校核,保证闸瓦与车轮踏面的贴合面积符合制动要求,制动杠杆的传动比匹配通用货运车辆的制动系统压力参数,能够在规定的制动距离内实现额定载重下的车辆减速、停车,同时制动部件与轮对、构架之间预留了足够的安全间隙,避免运行过程中出现部件干涉磨耗的问题。旁承结构采用常接触弹性旁承,能够有效抑制车辆运行过程中的侧滚振动,同时提供合适的回转阻力矩,提升车辆通过曲线时的稳定性,减少轮缘与钢轨的磨耗,心盘作为车体与转向架的核心连接部件,其安装面的平面度、中心销孔的位置度都有严格的尺寸公差要求,保证车体落装后能够顺利实现转向架相对于车体的回转动作,适配曲线线路的通过需求。

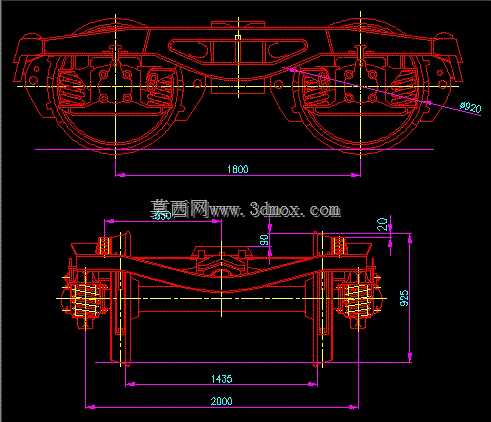

  从安装边界来看,转向架的整体固定轴距符合Y25系列的通用尺寸标准,构架上平面的空气管、制动管路布置位置避开了车体底架的安装干涉区域,轴箱位置的限界尺寸符合铁路标准机车车辆限界要求,不会在运行过程中侵入线路周边的设备限界,整体自重控制在同类型转向架的合理区间内,能够有效降低车辆的自重系数,提升货运的有效载重能力。在建模过程中,所有部件的装配关系都严格按照实际生产的装配工艺进行匹配,比如轮对与轴承的压装过盈量、弹簧的安装预压缩量、制动销套的配合间隙都在模型中做了对应体现,能够直接用于后续的动力学仿真、有限元强度校核,也可以作为货运车辆设计选型阶段的结构参考,帮助设计人员快速掌握该型转向架的结构布置特点,缩短新车型的开发周期。
