集装箱自装卸侧举运输半挂车结构

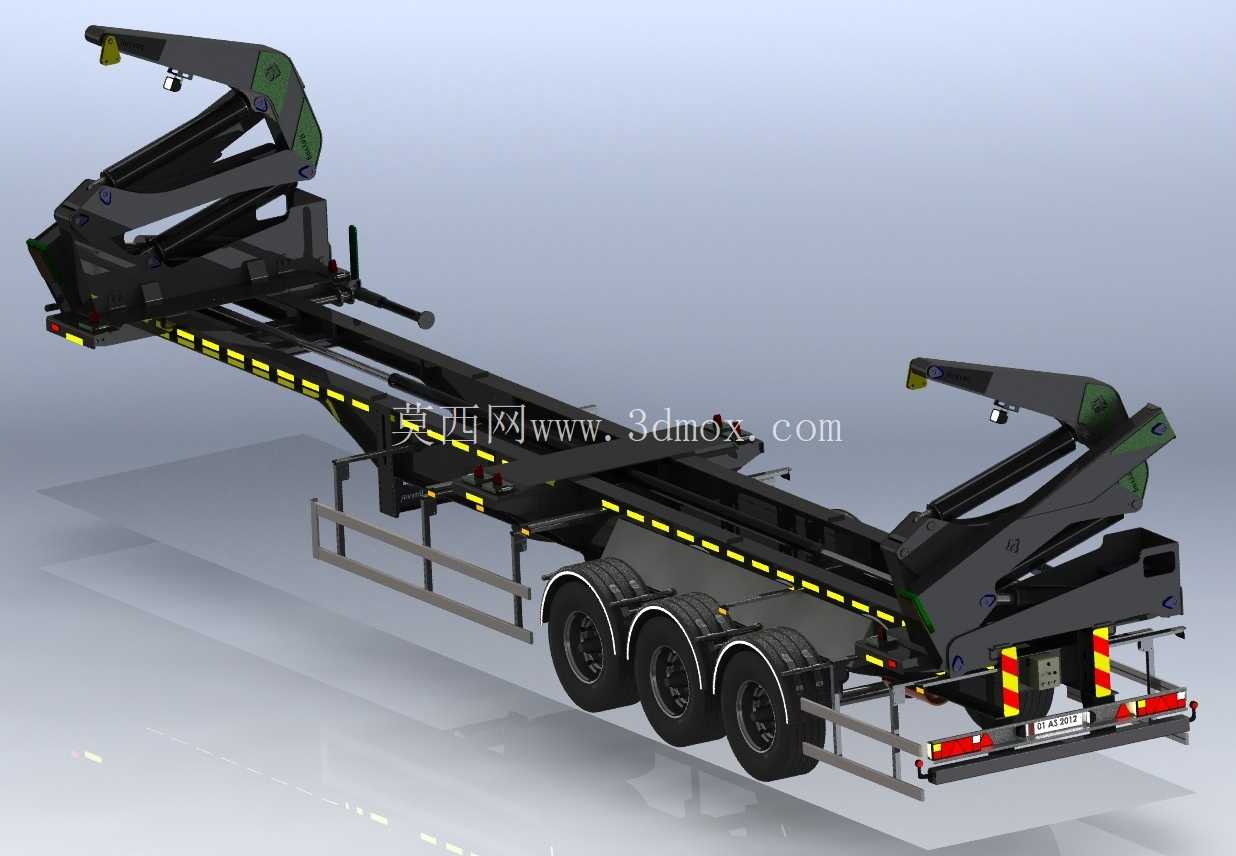

　　这款侧举式自装卸半挂车的三维结构，核心服务于无吊装设备场景下的标准集装箱转运作业，常见于港口支线短驳、内陆货场点对点转运、偏远工地物资配送等场景，解决常规集装箱运输必须依赖正面吊、龙门吊等外部起重设备的痛点，单车即可完成集装箱的装卸与运输全流程，大幅降低中小货场的设备投入成本，也能适配无固定吊装条件的临时装卸点位作业需求。从结构功能来看，整车采用三轴半挂底盘布局，底盘两侧对称布置两套折臂式侧举起重机构，每套举升臂集成多级液压驱动单元，可实现臂架的折叠收放、举升俯仰、横向伸缩动作，作业时两侧臂架同步动作，通过端部的集装箱锁具与标准集装箱角件牢固连接，可将放置于车辆侧方地面的20英尺或40英尺标准集装箱平稳举升、平移至挂车底盘承载面上，落位后自动与底盘上的集装箱转锁固定，运输状态下举升臂完全折叠收靠于底盘两侧边梁位置，不会超出车辆外廓尺寸限值，满足道路通行的法规要求。

　　设计过程中优先考虑了载荷传递路径的合理性，举升臂的铰接支座直接与底盘主纵梁焊接为整体，举升作业产生的集中载荷直接通过主纵梁分散至整个车架结构，避免局部应力集中导致的车架变形；臂架结构采用变截面箱型梁设计，在受力最大的铰接拐点位置做了局部加厚加强，同时通过拓扑优化去除非承载区域的冗余材料，兼顾结构强度与整车自重控制。底盘承载面设置有标准间距的集装箱转锁安装位，可适配不同规格标准集装箱的固定需求，两侧边梁下方布置有液压油箱、控制阀组及管路走线槽，所有液压管路均采用硬管加局部软管的布置方式，硬管沿车架纵梁内侧排布固定，软管仅在臂架铰接活动段预留足够的活动余量，避免臂架动作过程中出现管路拉扯、磨损问题。

　　车辆尾部设置有符合法规要求的反光标识、防护栏与尾灯组，侧方设置有连续的安全防护栏与警示标识条，作业状态下可通过液压支腿伸出支撑地面，增大整车支撑跨度，抵消侧举作业时的偏载力矩，避免整车侧翻风险，支腿的支撑位置经过反复校核，确保在最大举升重量工况下，整车的稳定系数满足工程车辆安全标准要求。举升臂的动作逻辑采用同步阀控制两侧臂架的动作速度，避免两侧举升不同步导致的集装箱倾斜、锁具受力不均问题，液压系统设置有过载保护、液压锁止功能，即使管路出现突发泄压情况，臂架也能保持当前位置不会下坠，保障作业过程的安全性。

　　从安装边界来看，整车运输状态下的外廓尺寸符合道路货运车辆的外廓尺寸限值，侧举作业时臂架的最大横向伸出距离覆盖集装箱放置的安全距离范围，作业时所需的侧方场地宽度仅需满足集装箱长度加安全操作余量即可，无需额外预留大型吊装设备的作业空间，对作业场地的适应性更强。底盘的牵引销尺寸、车桥布置、悬架参数均与常规货运半挂车通用，可匹配主流型号的牵引车头使用，无需对牵引车辆做特殊改装。整套结构的运动间隙经过反复校核，臂架在折叠、举升、平移的全动作行程中，不会与底盘上的集装箱、防护栏、走台板等部件发生运动干涉，铰接点的衬套采用耐磨自润滑材质，降低日常维护的频次，液压油缸的铰接位置设置有防尘密封结构，避免户外作业时沙尘进入铰接面导致的磨损加剧问题。
