3米长黄铜管轴向进给式矫直设备结构

　　在铜加工管材产线的后处理段，经挤压、定径、回火热处理后的黄铜管往往会因工序间的输送应力、冷却形变产生不同程度的弯曲，这类形变如果不做校正，会直接影响后续管件的定尺裁切、端口加工以及装配适配性，黄铜管矫直设备就是针对这一工序痛点设计的专用处理装置。这套设备的核心处理对象是长度3米的黄铜管，采用轴向位移的矫直逻辑，和传统的多辊斜辊矫直不同，轴向进给式的矫直路径更适配壁厚均匀、塑性较好的黄铜管材质，能在不破坏管材表面光洁度的前提下完成校形，避免辊式矫直容易在铜材表面留下压痕的问题。

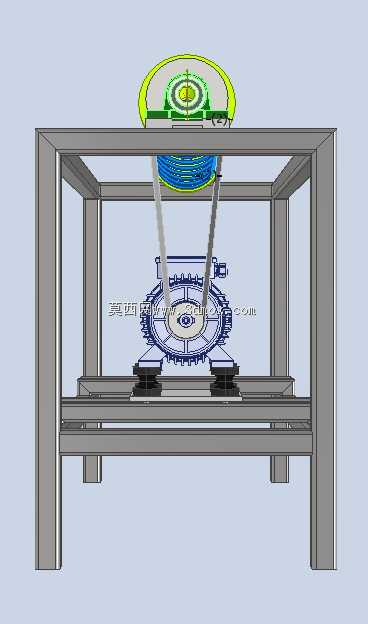

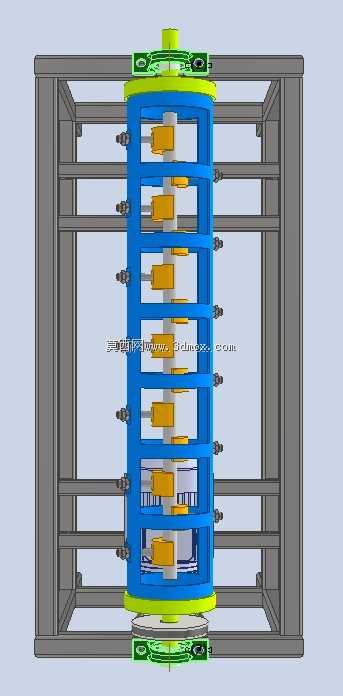

　　从结构布局来看，设备采用框架式方管焊接机身作为承载主体，四根立式导向立柱搭配上下两层横梁构成稳定的受力框架，底部设置可调式支撑脚座，可在安装时调整整机水平度，抵消车间地面的平整度误差，安装边界上整机占地长度适配3米管材的进给行程，宽度方向预留操作维护空间，机身高度符合人工上下料的操作 ergonomic 要求，不需要额外搭建操作平台。设备上部设置的矫直执行组件，通过对称布置的传动拉杆连接下部的管材定位夹紧机构，工作时管材被下部的定位座同轴固定，上部的压下组件沿轴向施加可控的校直力，针对管材不同位置的弯曲挠度逐段施压校正，这种施力方式可以根据管材的实际弯曲点调整压下量，相比通长辊压的方式矫直精度更高，尤其适合小口径薄壁黄铜管的校直作业，不会出现过压导致的管材截面椭圆变形问题。

　　下部的管材定位组件采用V型定位座搭配快压结构，可适配一定管径范围内的黄铜管装夹，定位座下方设置滑移导向结构，能配合轴向矫直的动作需求沿管材轴向做微量位移，避免校直过程中管材被轴向应力挤压产生弯折。设备的框架结构在设计时做了有限元受力校核，上下横梁的截面尺寸满足最大矫直力下的挠度要求，不会因为长期反复受力出现框架形变，影响矫直精度。在产线适配场景中，这类矫直设备可布置在回火炉出料端与定尺裁切工位之间，经回火后的管材冷却至常温后即可上料校直，单根管材的校直作业节拍可匹配前后工序的流转速度，不需要额外增加缓存工位。

　　和常见的钢管矫直设备相比，这套针对黄铜管设计的结构在施力精度、接触件材质上做了适配，所有和管材表面接触的定位件、压头都采用铜质衬层或者非金属软质材料，避免铜材表面被划伤，影响成品管件的外观质量。设计过程中重点考量了矫直过程中的应力释放问题，轴向位移的校直方式可以让管材在施压过程中沿轴向自由微量延伸，释放热处理残留的内应力，校直后的管材不会在后续存放过程中出现回弹形变，校直后的直线度可满足后续精密装配、管件焊接的公差要求。设备的传动结构布置在框架上部，和下部的上下料操作区做了物理分隔，避免作业过程中操作人员接触运动部件，同时上部的结构布局也方便日常的润滑维护和易损件更换，不需要拆解下部的定位工装即可完成传动部分的保养。从安装适配性来看，整机不需要做特殊的地基预埋，放置在硬化的车间地面上调整好水平即可投入使用，适合中小型铜加工企业的产线升级改造，也可配套在管件精加工车间作为离线校形设备使用，处理周转过程中产生形变的成品黄铜管。
