钢制乘用车轮辋结构三维设计数模

轮辋作为汽车行走系统的核心承载部件，直接决定了轮胎的安装适配性与整车行驶的承载可靠性，日常乘用车辆、商用货运车辆乃至非道路工程车辆的行走机构中，轮辋都是连接轮胎与车桥传动端的关键结构件，需要同时承受整车垂直载荷、行驶过程中的侧向冲击力、加减速带来的扭矩传递以及不同路面颠簸产生的交变应力，其结构设计的合理性直接关系到行驶安全与轮胎使用寿命。

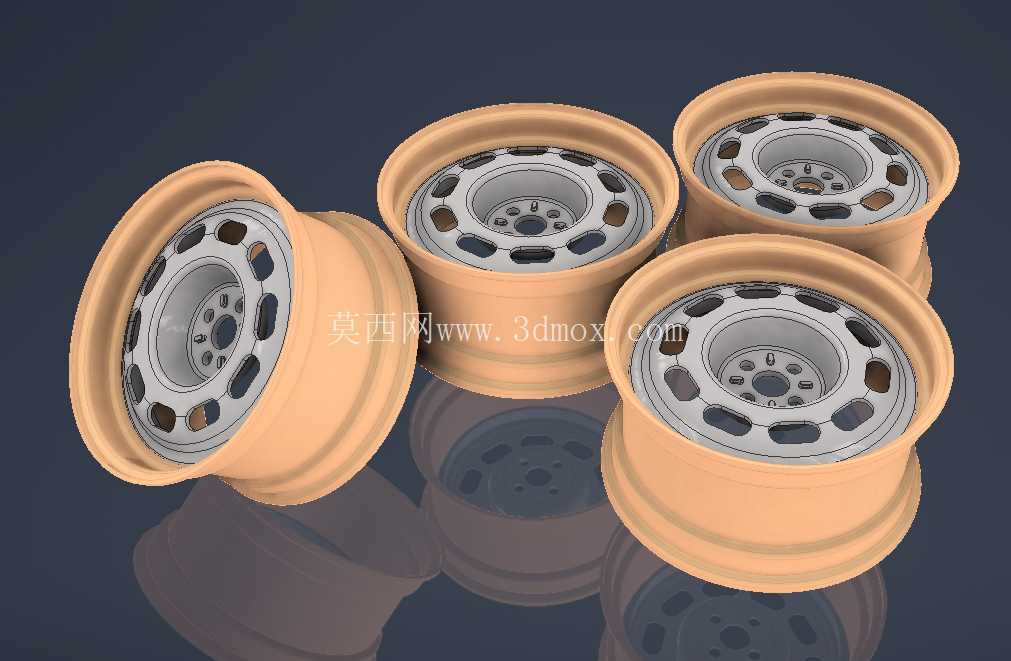

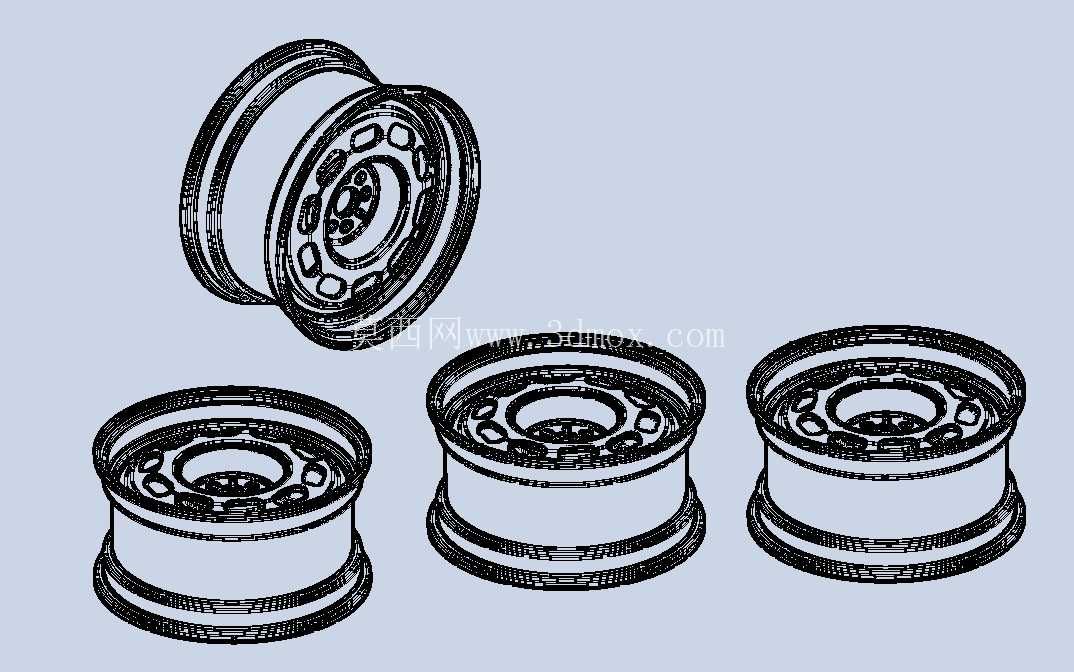

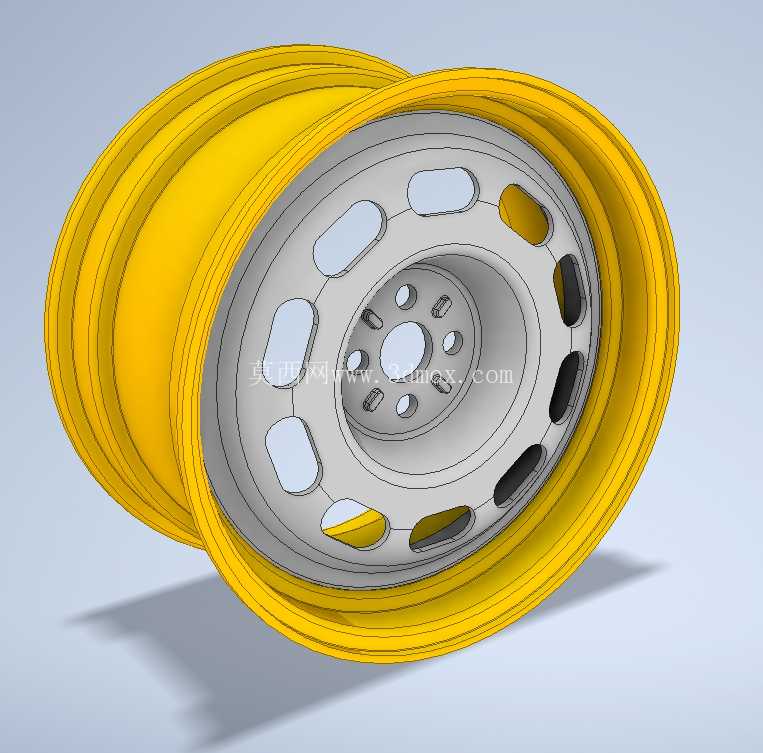

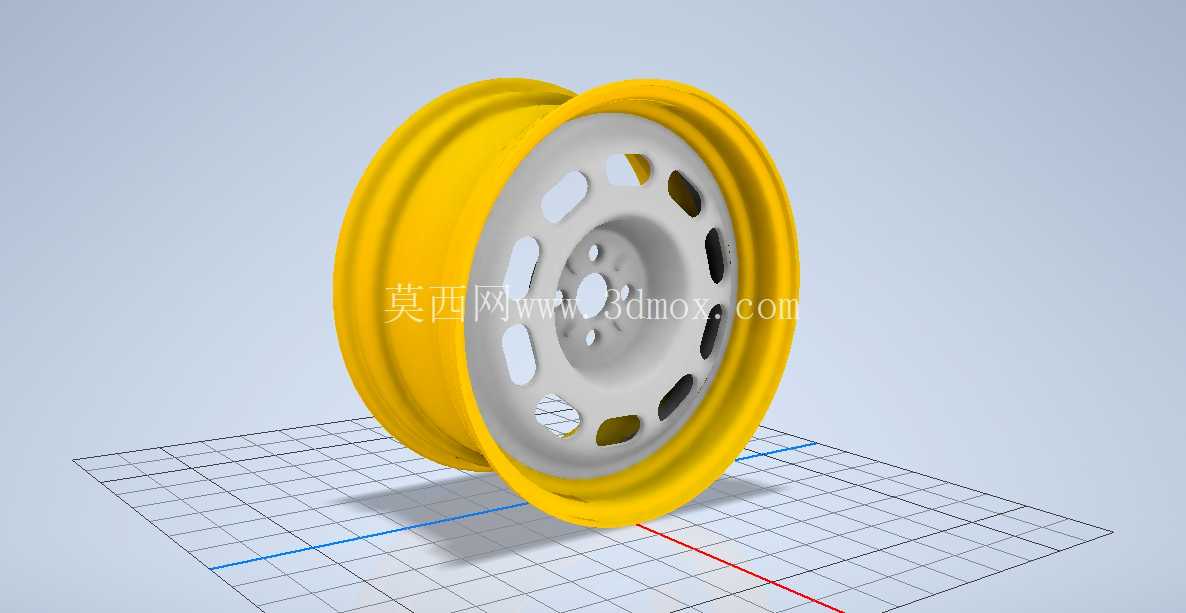

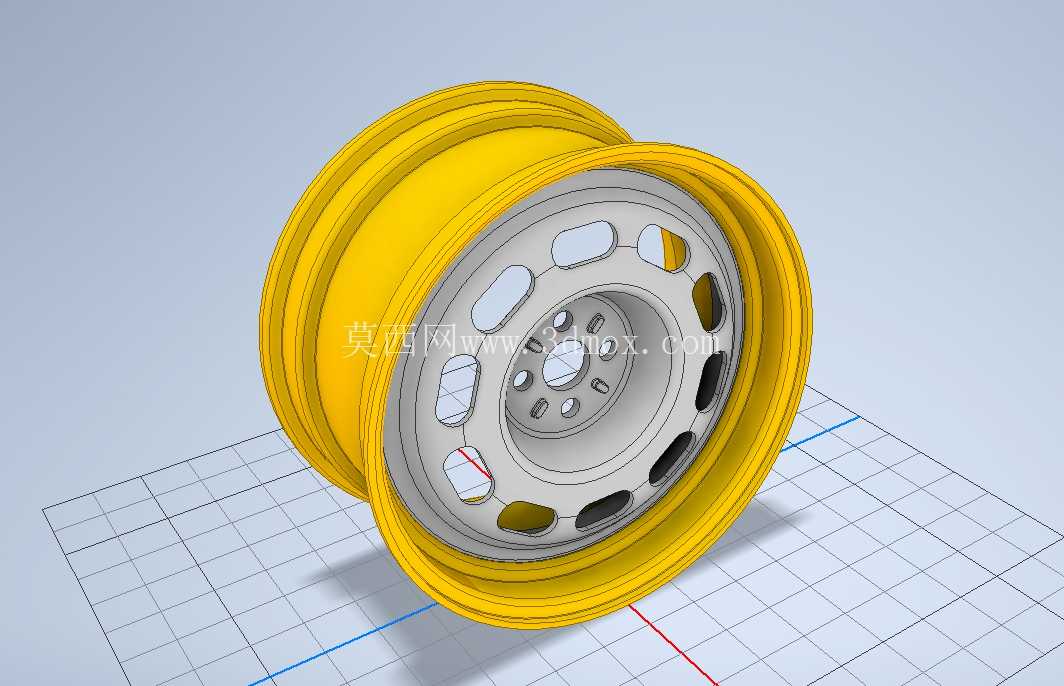

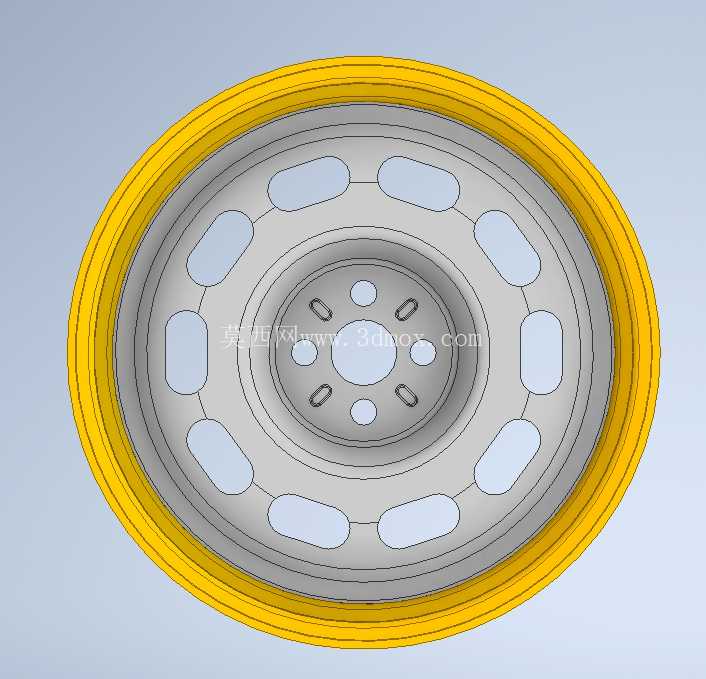

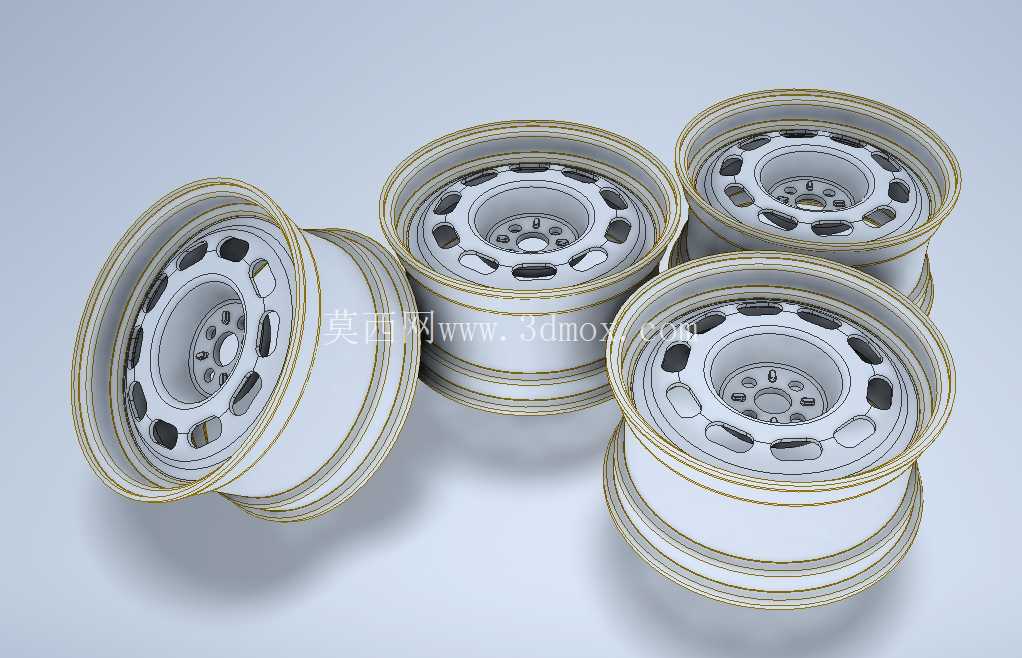

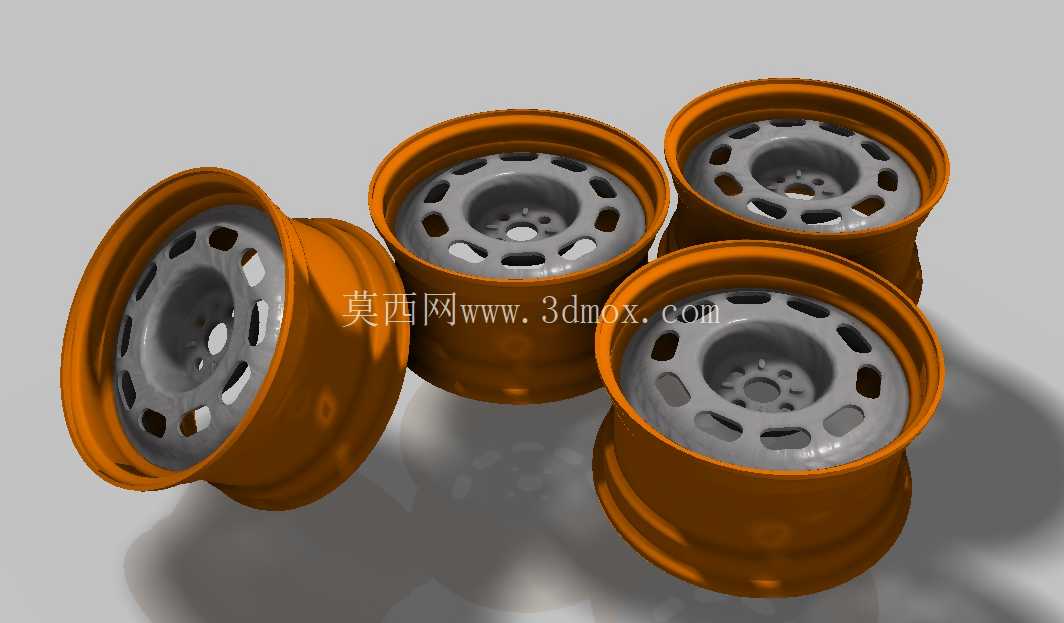

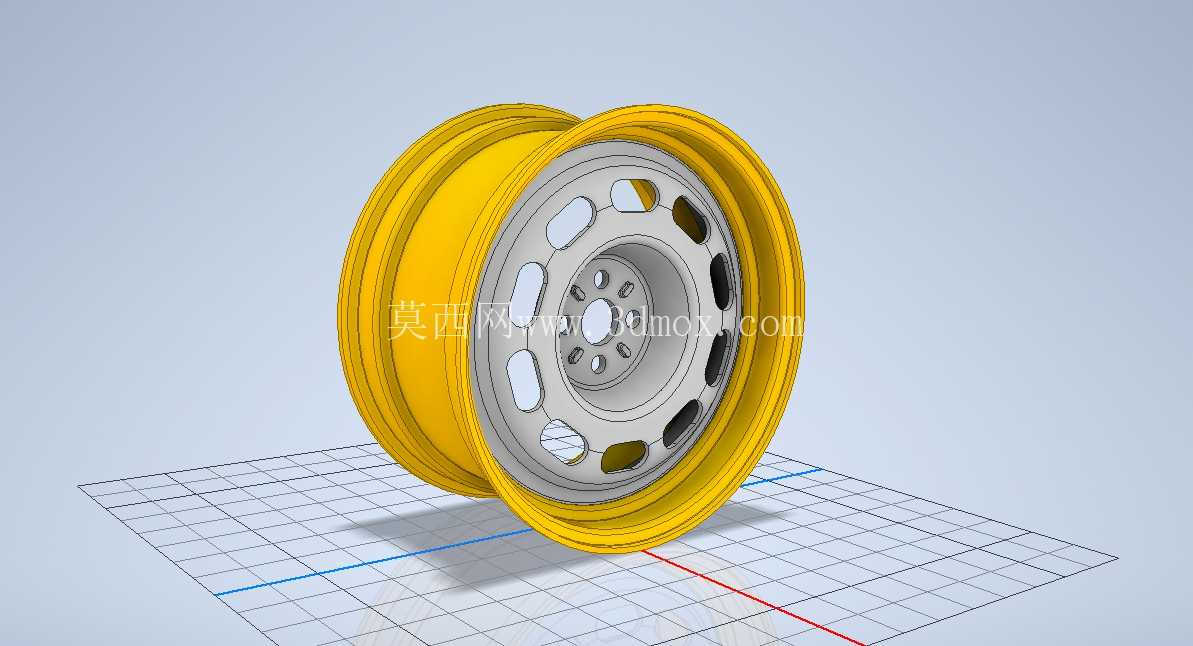

本次设计的钢制轮辋采用常见的深槽式轮缘结构，轮缘外侧的凸起挡边用于卡合轮胎胎圈，防止轮胎在充气承压或者侧向受力时发生脱圈风险，轮辋本体的槽型深度经过匹配常规乘用车子午线轮胎的胎圈尺寸设计，能够保证轮胎安装时可以顺利压入槽内完成胎圈卡合，不需要额外的拆分式结构即可完成轮胎装配，适配多数民用乘用车的真空胎安装需求。轮辐部分采用整体冲压成型的盘式结构，中心设置的定位孔与车桥轴头精准配合，保证轮辋旋转时的同轴度，避免高速行驶出现车轮抖动问题，围绕中心孔均匀布置的螺栓孔用于和轮毂法兰面锁紧固定，孔位的分度圆尺寸严格匹配对应车型的轮毂安装参数，保证安装后螺栓受力均匀，不会出现偏载剪切的问题。轮辐表面均匀开设的多组长圆形减重孔，在不降低整体结构强度的前提下有效降低了轮辋的非簧载质量，对于提升整车悬挂响应速度、降低行驶能耗有实际作用，同时这些开孔也能为制动系统提供足够的通风散热空间，避免长时间制动产生的高温聚集在轮辋内部加速轮胎橡胶老化。

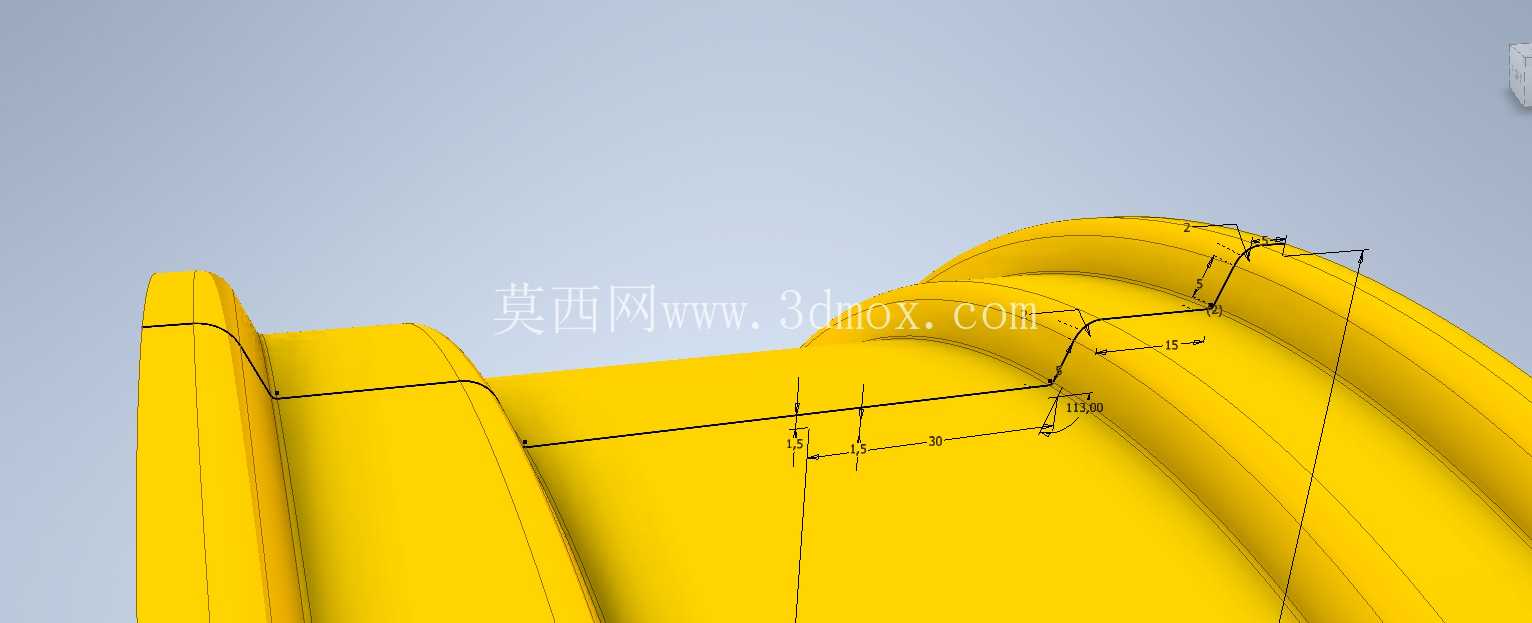

建模过程中优先保证各安装配合面的尺寸精度，轮辋与轮胎配合的轮缘直径、槽底宽度、胎圈座角度都严格参照对应轮胎的安装标准设定，避免出现尺寸偏差导致轮胎安装后漏气或者行驶中胎圈移位的问题；轮辐与轮辋本体的连接位置采用圆角过渡设计，减少应力集中点，避免长期交变载荷作用下连接位置出现疲劳开裂。安装边界方面，轮辋的偏距参数经过匹配对应车型的悬挂轮距设计，保证安装后轮胎不会与翼子板、悬挂摆臂、制动卡钳等周边部件发生运动干涉，中心孔的倒角设计既方便安装时的导向对位，也能避免轴头与轮辋中心孔的硬接触造成装配卡滞。

从实际应用场景来看，这类钢制轮辋多用于经济型乘用车、营运车辆的标配行走部件，相比铝合金轮辋具备更高的抗冲击韧性，在遇到路面坑洼冲击时不容易发生碎裂，制造成本也更低，同时后期维护修复的难度更小，即使出现轻微变形也可以通过校正恢复使用性能。设计时需要重点关注轮辋的额定承载能力，通过调整板材厚度、轮辐加强筋的布置来匹配不同载荷等级的车型需求，轮辋的动平衡特性也需要在结构设计阶段提前考量，尽量保证圆周方向的质量分布均匀，减少后期动平衡校正时需要添加的配重块重量。
