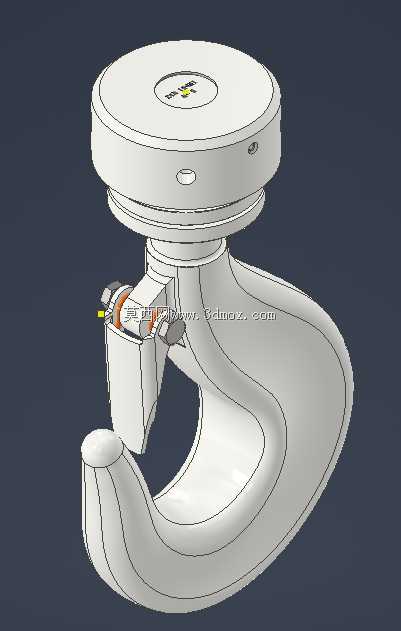

DIN15401标准5号起重吊钩三维结构

在起重搬运、物料吊装、工业生产线物料转运、仓储装卸等作业场景中，吊钩作为核心承重连接件，直接决定吊装作业的安全冗余与操作可靠性，DIN15401作为德标起重吊钩的通用执行标准，对吊钩的钩体曲率、承重阈值、安全锁紧结构、配套部件配合公差都有明确的量化要求，本次建模的5号规格吊钩，完全贴合该标准的尺寸边界与结构要求，可直接用于起重设备的结构校核、吊装方案模拟、非标起重工装的配套设计环节。

从实际使用场景来看，这类带安全锁紧结构的吊钩，常配套在手动葫芦、电动葫芦、桥式起重机、门式起重机的起升机构末端，也可作为吊装带、钢丝绳索具的末端连接件，用于工厂车间重型工件转运、建筑工地物料垂直吊装、港口码头集装箱附属件吊装、仓储重型货物装卸等场景，相比无锁紧结构的简易吊钩，带防脱锁紧的结构能避免吊装过程中吊索从钩口滑脱的风险，尤其在作业过程中存在晃动、启停冲击、变幅摆动的工况下，安全锁紧结构的作用尤为关键。

建模过程中首先梳理了标准规定的核心尺寸边界：钩体的开口尺寸、钩身曲率半径、钩柄连接段直径、锁紧螺母的配合螺纹规格、弹簧的安装腔尺寸、销轴的配合公差都严格对应标准要求，没有随意调整结构比例。钩头部分的曲率设计充分考虑了吊索的受力分布，避免局部应力集中导致的钩体变形，钩身截面采用渐变式设计，从钩尖到钩柄连接段截面逐步增大，匹配吊装过程中不同位置的受力弯矩，符合材料力学的受力分布规律。

安全结构部分，模型完整还原了安全锁紧卡板、锁紧螺母、复位弹簧、转动销轴的全部配合关系：锁紧卡板通过销轴固定在钩体上方的安装座上，复位弹簧提供持续的闭合力，在无外力操作时卡板始终抵住钩尖位置，封闭钩口的开放区域，只有手动按压卡板尾部克服弹簧力时才能打开钩口挂入或取下吊索，松开后卡板自动复位锁闭；锁紧螺母配合在钩柄的螺纹段，用于吊钩与上方吊具、滑车或连接件的锁紧固定，避免吊钩在承重转动过程中出现螺纹松脱的问题，弹簧的预紧力参数、卡板的转动行程都按照标准要求设置，保证锁紧动作顺畅无卡滞，同时不会因为弹簧力过大导致操作费力。

从安装适配性来看，该吊钩的钩柄连接段采用标准螺纹规格，可直接匹配对应吨位的滑车、吊环、葫芦连接件，不需要额外加工转接结构，安装时只需要将钩柄旋入对应连接件的螺纹孔，拧紧锁紧螺母即可完成固定，安装边界清晰，不会和周边的吊具结构、钢丝绳排布产生干涉。钩体的表面过渡全部采用圆角处理，没有尖锐棱角，一方面避免吊装过程中尖锐边缘切割吊索、钢丝绳，降低吊索磨损速度，另一方面也能消除结构尖角带来的应力集中问题，提升吊钩的疲劳强度，在反复启停冲击的吊装工况下能保持更长的使用寿命。

在三维建模的细节处理上，各部件的配合间隙按照实际装配公差设置，卡板和钩体的贴合面、销轴和安装孔的配合面、弹簧和安装腔的间隙都符合实际加工装配的要求，既不会因为间隙过小导致装配干涉，也不会因为间隙过大出现结构晃动量超标的问题。模型可直接用于吊装作业的运动仿真，模拟吊钩在起升、变幅、摆动过程中与吊索、周边设备的干涉情况，也可导入有限元分析软件，对不同承重载荷下的钩体应力分布、变形量进行校核，验证结构的安全系数是否满足工况要求，对于起重设备设计、吊装方案编制、非标吊具开发的从业者来说，该模型可以直接作为标准件调用，省去从零开始建模核对标准尺寸的时间，提升设计效率。

需要注意的是，这类标准起重吊钩的选型必须匹配对应作业的额定起重量，5号规格对应的承重阈值在标准中有明确规定，实际使用中不能超载使用，同时安全锁紧结构必须保持动作灵活，弹簧失效、卡板变形的情况下要及时更换部件，不能拆除锁紧结构直接使用吊钩作业，避免发生吊索滑脱的安全事故。建模过程中也充分考虑了不同软件之间的格式适配性，各部件的特征结构清晰，没有碎面、重叠面的问题，导入不同三维软件后都能正常进行装配约束、运动仿真、工程图导出的操作，方便不同使用习惯的设计人员调用。
