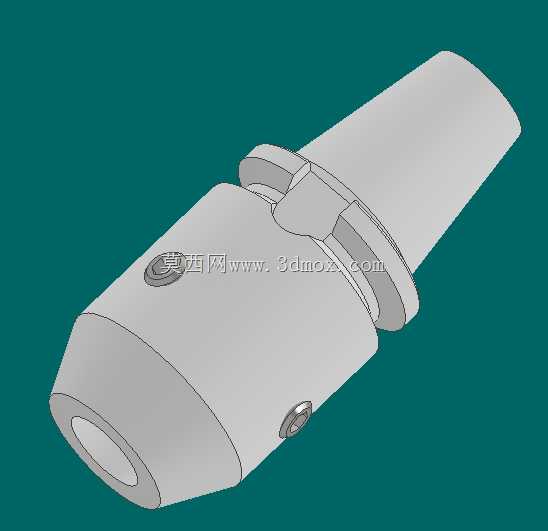

BT20侧固式Weldon刀柄适配12毫米刀具

在小型精密加工中心、高速钻攻中心这类小行程机床上，常规刀柄的结构冗余往往会挤占本就有限的加工空间，尤其是在多工位夹具排布、小型零件多面加工的场景下，刀柄与夹具、工件的干涉问题一直是工艺人员需要反复校核的痛点。这款BT20规格的侧固式Weldon刀柄，正是针对小规格BT主轴的紧凑加工场景设计，专门适配直径12毫米的直柄刀具，从结构根源上压缩了无效安装尺寸，解决小行程设备加工时的空间干涉问题。

从实际加工用途来看，这类侧固式刀柄主要用于夹持直柄立铣刀、钻头、铰刀等切削刀具，依靠侧部的锁紧螺钉顶紧刀具柄部的削边平面，相比弹簧夹头刀柄，它的夹持刚性更强，重载切削时刀具打滑的概率更低，尤其适合钢件、铸铁的粗铣、大进给钻削工况，在小型零件的槽铣、台阶面加工、孔系加工工序中能提供更稳定的夹持力，减少切削过程中的刀具振颤，提升加工表面质量与刀具寿命。

设计过程中首先要匹配BT20主轴的安装接口，锥面严格遵循BT锥度的公差要求，保证与主轴锥孔的贴合率达到工艺要求，拉钉安装位置的深度、螺纹规格完全适配BT20主轴的拉爪结构，确保换刀时的夹持可靠性，避免高速旋转时刀柄松脱。刀柄的主体结构做了紧凑化处理，在保证自身结构刚性的前提下，尽可能缩短了锥端到刀头安装位的悬伸长度，降低切削时的力矩负载，减少主轴轴承的额外受力。刀头安装孔的内径严格匹配12毫米直柄刀具的公差范围，侧部的锁紧螺钉孔位置对应标准Weldon刀柄的削边位置，螺钉采用内六角结构，拧紧时的扭矩传递稳定，锁紧后螺钉端面与刀具削边完全贴合，不会出现点接触导致的夹持力不足问题。刀柄的外轮廓做了平滑过渡，没有突出的冗余结构，在加工靠近夹具侧壁、工件内部深腔位置时，能最大程度减少轮廓干涉，让刀具可以到达更靠近侧壁的加工位置，拓展小行程机床的加工范围。

安装边界方面，这款刀柄的BT锥端与主轴贴合后，主轴端面到刀柄前端面的伸出长度经过优化，既保证了刀具安装后有足够的调整空间，又不会因为悬伸过长导致刚性下降。刀具插入安装孔的深度有明确的限位设计，避免刀具插入过浅导致夹持力不足，或是插入过深顶到孔底影响安装精度。侧部锁紧螺钉的突出高度控制在最小范围，旋转时不会碰到周边的管线、夹具部件，高速旋转时的动平衡等级满足小型加工中心的常规转速要求，不需要额外做动平衡调整就能直接用于精加工工序。

在实际工艺排布中，这类小规格侧固刀柄特别适合小型五金零件、3C产品结构件、小型模具镶件的加工场景，这类零件的加工行程普遍不大，夹具排布密集，常规刀柄往往需要抬到很高的安全高度才能移动到下一个加工位，而紧凑化设计的这款刀柄可以降低安全移动高度，缩短空行程时间，提升加工效率。同时侧固式的夹持结构不需要搭配弹簧夹头、螺母等配件，换刀时只需要拧紧或松开侧部螺钉即可，操作便捷，在批量生产的快速换刀场景下能减少辅助时间。刀柄的主体采用合金结构钢制造，经过热处理后表面硬度与芯部韧性达到平衡，长期使用不会出现锥面磨损、锁紧孔变形的问题，重复安装精度保持性好，批量加工中能稳定保证刀具的同轴度要求，减少工件尺寸的波动。
