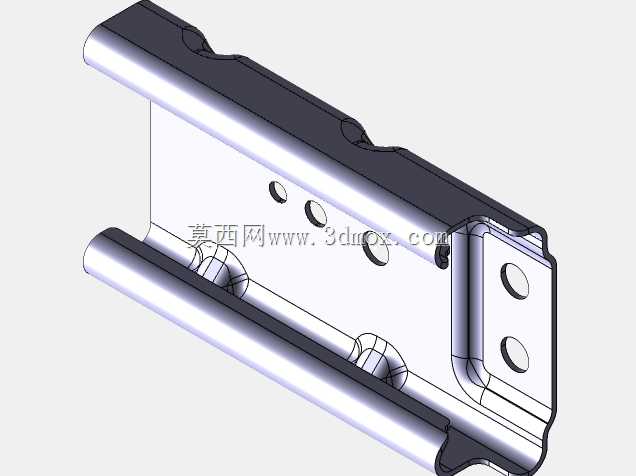

在液压阀组集成装配场景中,这类安装承载结构件是阀块与设备主体之间的核心衔接部件,日常工况下需要承担阀块自身重量、管路传导的振动载荷,同时还要保证阀块安装位置的同轴度与平面度要求,避免因安装基座形变导致阀体内阀芯卡滞、密封面渗漏等常见故障。从实际使用场景来看,这类结构件多应用在工业液压站、工程机械液压回路、机床液压控制系统的阀组安装工位,区别于常规的平板式安装座,该结构两侧设置的卷边加强筋结构,能够在不增加整体板材厚度的前提下,大幅提升构件的抗弯折性能,在设备长期运行产生的持续振动环境下,不会出现安装面翘曲、固定孔位滑牙的问题。
设计过程中首先要匹配对应阀块的安装孔位坐标,所有通孔的位置度公差需要控制在0.1mm以内,保证阀块装配时螺栓能够顺利穿入,不会产生额外的装配应力;构件主体的安装平面平面度公差要求达到0.05mm,表面粗糙度控制在Ra3.2,避免阀块安装后结合面存在间隙,当液压系统带压运行时不会因为安装面不平整出现渗油问题。两侧的翻边结构高度需要结合阀块底部的管路排布空间确定,既要保证足够的结构强度,也要预留出液压油管接头的安装操作空间,避免后期维护时扳手操作空间不足,无法完成接头拆装作业。构件上开设的多个定位小孔,一部分用于阀块安装时的初定位,另一部分用于固定附属的传感元件、线路卡扣,避免液压管路周边的线缆随意拖拽磨损。
从安装边界来看,该结构件的整体宽度需要匹配设备安装梁的间距,两端的固定孔位要对应安装梁上的预设螺纹孔,安装时不需要额外打孔适配,能够直接完成对位固定;构件的整体厚度根据阀块的额定承重确定,常规通径6以下的小型阀组采用2mm厚度的板材冲压成型即可满足强度要求,大通径阀组配套的结构件则需要适当增加板材厚度,同时在翻边位置增设加强焊点,提升整体负载能力。实际建模过程中,需要重点关注折弯位置的圆角处理,折弯半径不能小于板材厚度的1.5倍,避免冲压加工时出现板材开裂的问题;所有孔位的边缘都需要做去毛刺处理,防止装配时毛刺脱落进入液压回路,造成阀芯堵塞、油路污染的严重故障。
这类结构件虽然不属于液压回路的核心功能元件,但作为阀块的安装承载基础,其加工精度与结构强度直接影响整套液压阀组的运行稳定性,在设计时不能只关注尺寸匹配,还要结合现场的装配空间、维护操作需求、长期运行的抗振性能做综合考量,比如在振动幅度较大的工程机械应用场景中,还需要在安装面与阀块之间增设减震垫片,对应的结构件安装孔位需要预留垫片的安装间隙,避免螺栓锁紧后垫片被过度压缩失去减震效果。另外,构件表面需要做镀锌钝化处理,提升防锈抗腐蚀能力,在潮湿、多油污的车间环境下长期使用不会出现锈蚀剥落的问题,保证后续拆装维护时螺栓能够顺利拆卸,不会因为锈蚀出现螺纹咬死的情况。
