法兰连接直通式截止阀结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1080246
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计
  • 法兰连接直通式截止阀结构设计

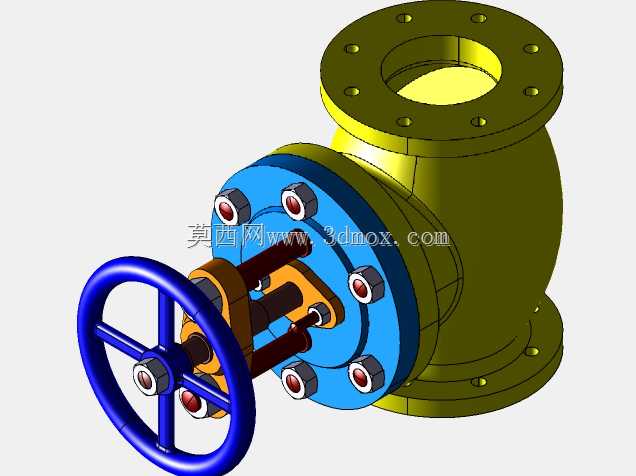

  在石油化工、市政给排水、热力管网、火电汽水系统等工业管路场景中,截止阀是应用占比极高的截断类管路元件,核心作用是通过阀瓣沿阀座中心线的升降动作,实现管路介质的通断控制,相比闸阀,其密封面启闭过程中摩擦磨损更小,密封性能更稳定,适合对截断可靠性要求较高的中低压管路工况。这款法兰连接直通式截止阀的整体结构采用经典的角式?不,是直通式铸造阀体,进出口端采用带均布螺栓孔的法兰连接结构,法兰端面的密封面为突面形式,适配常用的非金属平垫片或金属缠绕垫片,安装时可直接与同压力等级的管路法兰对接,螺栓孔的位置度公差控制在0.2mm以内,保证现场安装时螺栓可顺利穿入,无需额外修配。

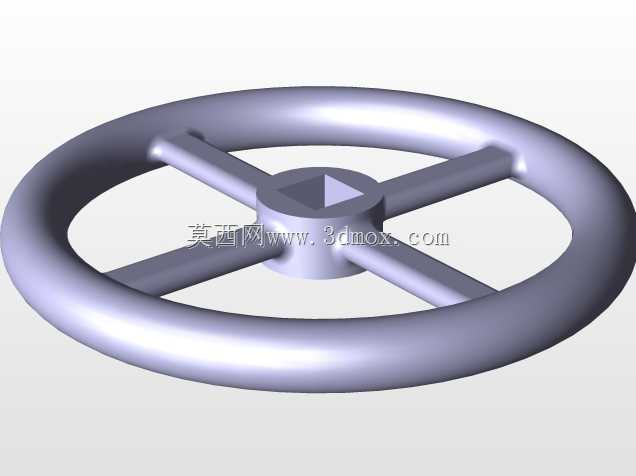

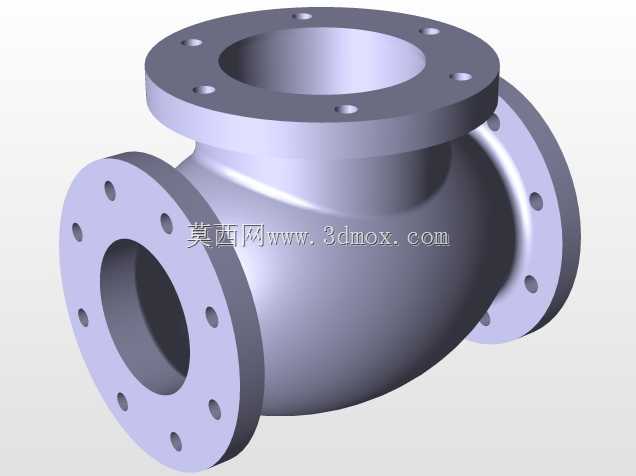

  阀体的流道采用直通式设计,介质从一端法兰进入后,经过阀座密封面区域,从另一端法兰流出,流道的转弯处做了圆弧过渡处理,减少介质流动过程中的局部阻力损失,相比角式截止阀,直通式结构的管路布置更顺直,不需要额外改变管路走向,适合安装在直线管段上。驱动部分采用轮辐式手轮结构,手轮外缘做了圆弧滚花处理,操作人员手动启闭时摩擦力足够,不会出现打滑问题,手轮与阀杆之间通过键连接传递扭矩,阀杆的梯形螺纹副设置在阀盖外部的支架区域,螺纹部分不与管路介质直接接触,避免介质中的杂质颗粒磨损螺纹,同时也方便日常运维时对螺纹部分加注润滑脂,降低操作扭矩。

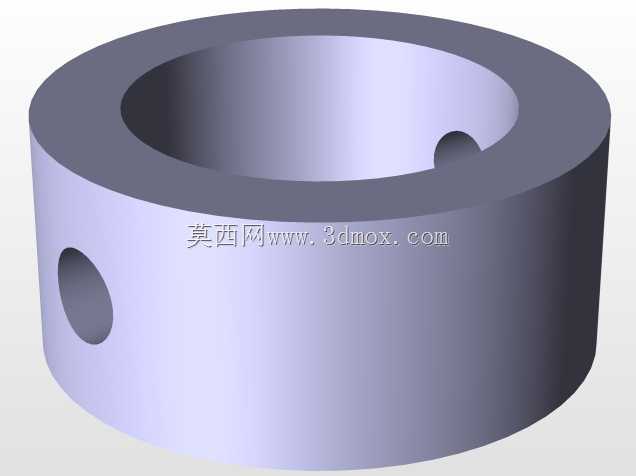

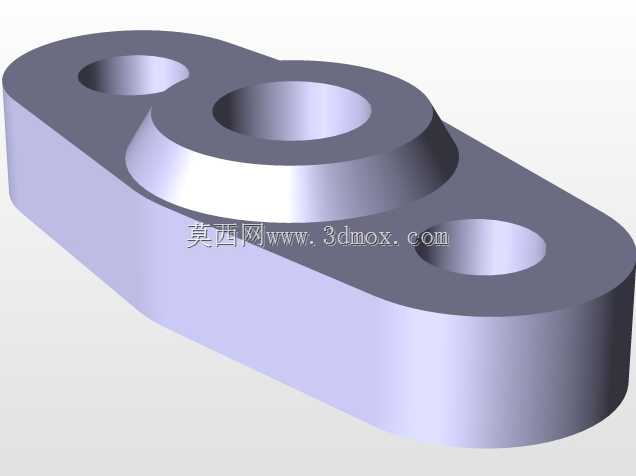

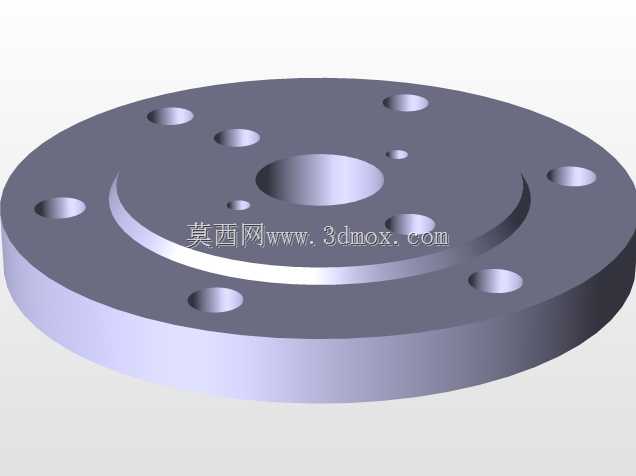

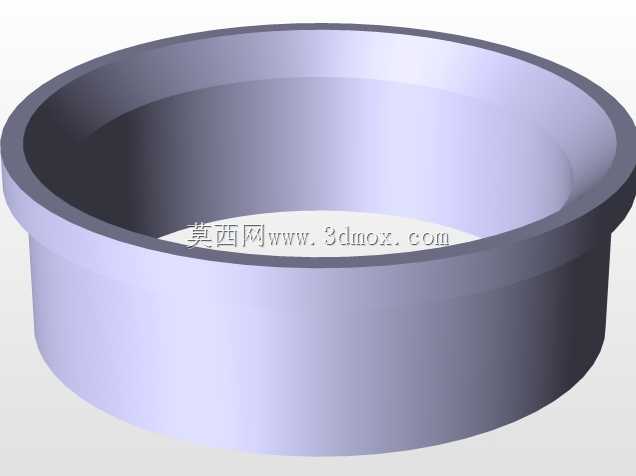

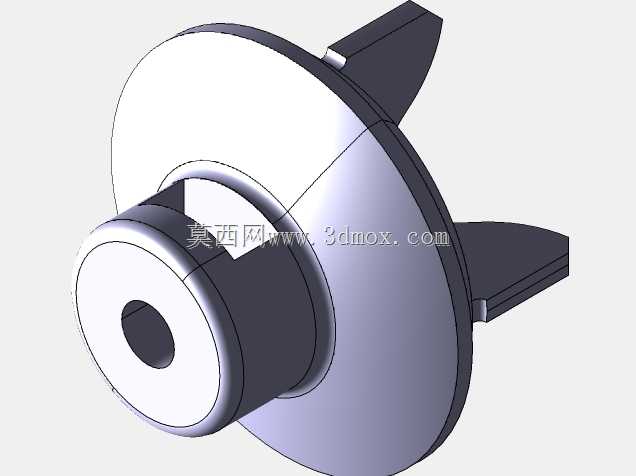

  阀瓣与阀杆采用活动连接结构,阀瓣可以在小范围内自动调心,保证关闭时阀瓣密封面与阀座密封面能够完全贴合,不会因为阀杆的微小倾斜导致密封面偏磨,密封面堆焊硬质合金材料,硬度达到HRC40以上,可耐受介质中少量固体颗粒的冲刷,延长密封副的使用寿命。阀盖与阀体之间采用法兰连接加缠绕垫片的密封结构,连接螺栓沿圆周均布,拧紧时按照对角顺序分次紧固,保证密封面受力均匀,避免出现局部泄漏。阀杆穿出阀盖的位置设置了填料函结构,填料采用柔性石墨材质,通过填料压盖的螺栓压紧,实现阀杆处的动密封,填料压盖设计为分体式结构,后期更换填料时不需要完全拆下手轮和支架,只需要松开压盖螺栓即可取出旧填料,运维操作更便捷。

  从安装边界来看,这款截止阀的结构长度符合GB/T 12221规定的法兰连接截止阀尺寸系列,进出口法兰的公称通径、压力等级匹配常规工业管路标准,手轮的操作高度距离阀体中心线的距离预留了足够的操作空间,操作人员在现场不需要额外加长扳手就可以完成启闭操作,手轮的旋转方向遵循标准规定,顺时针旋转为关闭,逆时针为开启,符合一线操作人员的使用习惯。在设计过程中,针对阀体的壁厚做了有限元强度校核,在公称压力1.6倍的试验压力下,阀体的最大应力出现在法兰与阀体筒体的过渡圆角处,应力值低于材料的许用应力,不会出现塑性变形,同时流道部分的壁厚均匀,铸造时不容易出现缩松、气孔等缺陷,成品率更高。支架部分采用筋板加强结构,在承受阀杆启闭的轴向力时,支架的变形量控制在0.1mm以内,不会因为支架变形导致阀杆卡涩,保证启闭动作顺畅。这款截止阀适合输送水、蒸汽、油品等无强腐蚀性的介质,工作温度范围覆盖-29℃到425℃,可满足多数常规工业管路的截断需求,建模过程中所有零件的配合公差都按照机械设计手册的推荐值选取,比如阀杆与填料函的间隙采用H8/f7配合,阀瓣导向部分的配合采用H9/f9,既保证运动过程中不会出现卡滞,又不会因为间隙过大导致介质泄漏量超标。
