绞肉机输送挤压变螺距螺杆结构

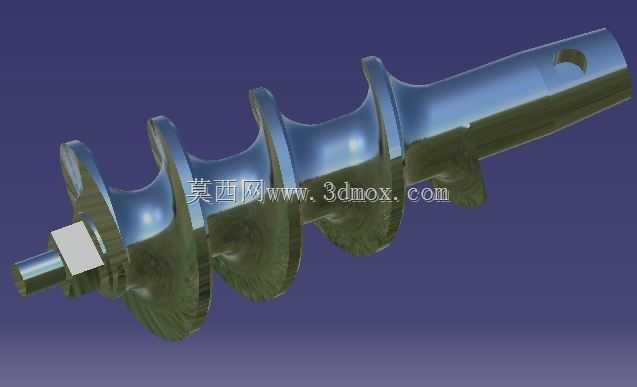

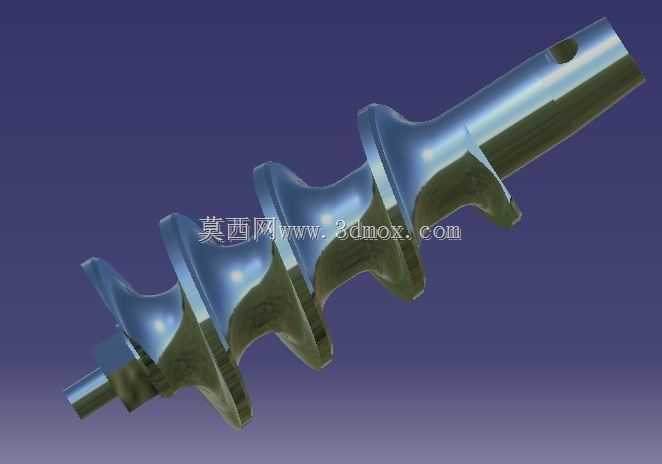

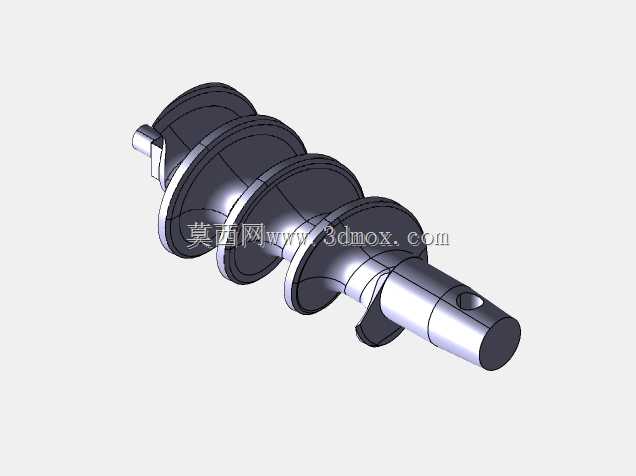

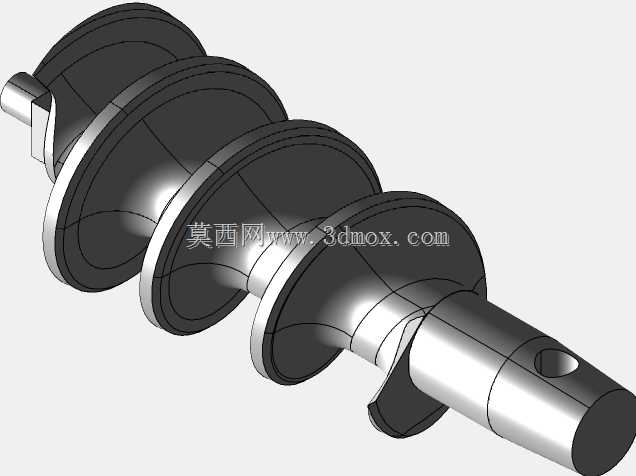

这款变螺距螺旋输送挤压件是商用绞肉设备的核心做功部件，日常在肉制品初加工、预制菜生产、餐饮中央厨房的碎料处理工位承担核心输送挤压功能，和普通等螺距输送绞龙不同，它的螺距从进料端到出料端逐步收窄，螺旋叶片的型面也做了连续的曲率过渡，能在推送原料的过程中逐步建立挤压力，避免肉块在输送腔内部架桥、空转，同时能把原料里的筋膜顺着螺旋导向逐步捋顺，减少后续切刀组件的缠绕卡滞概率。

从结构设计逻辑来看，进料端的轴段做了小直径光轴设计，是用来和设备传动端的快拆联轴器对接的，安装时只需要对准联轴器的定位销孔推入，拧紧侧面的紧定螺钉就能完成固定，不需要额外做同轴度反复调校，快拆结构也方便日常生产结束后拆出清洗，符合食品加工设备的卫生要求。轴端预留的径向通孔是用来穿装安全销的，一旦进料端混入硬质异物导致负载瞬间超限，安全销会先被剪断切断动力输入，避免螺旋叶片崩裂或者传动齿轮打齿，属于设备过载保护的结构冗余设计。

螺旋段的叶片根部和主轴衔接位置做了大圆角过渡处理，没有直角清根，一方面是减少应力集中，避免长期交变载荷下叶片从根部断裂，另一方面是避免碎肉残留在直角缝隙里，降低清洁难度，减少食品生产过程中的卫生死角。叶片的外缘做了0.2毫米的倒角处理，和输送腔内壁的单边间隙控制在1.5毫米左右，间隙太小会导致叶片和腔壁刮蹭，运转时产生金属碎屑污染原料，间隙太大则会在腔壁残留一层原料无法被推送，既造成原料浪费，长期残留的变质肉料也会带来食品安全风险。

出料端的轴段直径比进料端略粗，是用来承托切刀组件和出肉孔板的，轴端的扁位结构是用来给旋转切刀传递扭矩的，安装时切刀内孔的扁槽对准轴上的扁位推入，再用锁紧螺母把孔板压紧在腔体端面上，就能保证切刀紧贴孔板端面转动，把从螺旋段推送过来的挤压密实的肉料切成规定粒度的肉粒。整个螺杆的轴向安装尺寸是和对应型号的绞肉机腔体严格匹配的，进料端的轴承位、螺旋段的有效长度、出料端的刀座定位段的轴向尺寸公差控制在0.1毫米以内，安装到位后螺旋段不会和腔体发生轴向窜动，运转时的动平衡表现更好，不会出现整机抖动、噪音超标的问题。

实际生产场景里，这种变螺距螺杆相比普通等螺距绞龙，输送效率能提升15%左右，因为螺距逐步收窄的过程中，原料被持续压缩，肉块之间的空气被逐步排出，出肉的密实度更高，不会出现出肉松散、夹带气泡的问题，在加工冻肉盘的时候，这种结构的抗负载波动能力更强，不会因为进料量突然变大就出现卡停，螺旋型面的抛光粗糙度达到Ra0.8，不容易粘黏肉料，加工不同品类的原料时，比如从猪肉切换到牛肉，只需要拆出冲洗就能完成清洁，不会出现不同原料串味的问题。设计时还特意把螺旋的升角做了差异化调整，进料端升角更大，方便快速抓取进料口落下的肉块，往出料端方向升角逐步变小，挤压力逐步提升，避免原料在腔体内被过度剪切导致肉温升高，影响肉制品的口感和保质期。
