曲柄滑块塑形机构三维结构设计

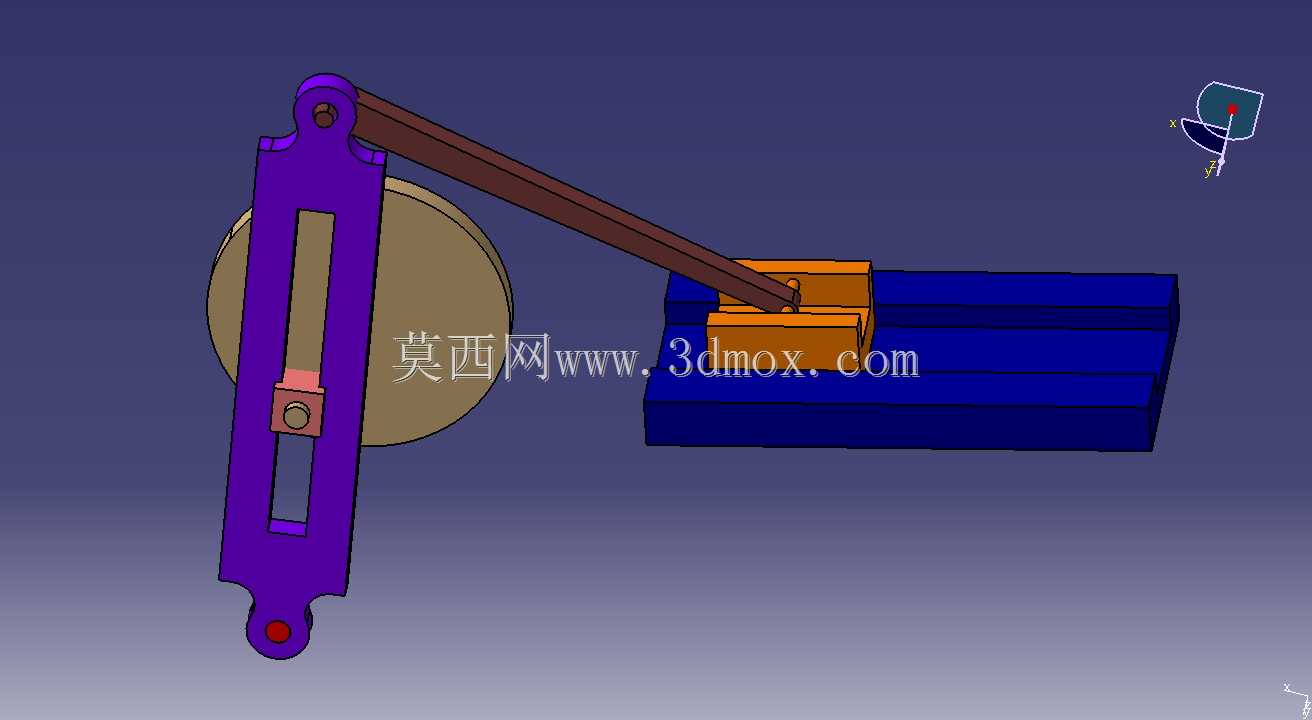

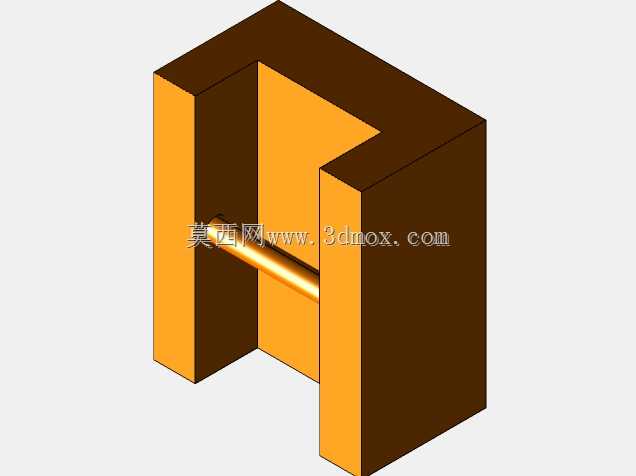

　　这套塑形机构的核心是典型的曲柄滑块传动结构，在小行程往复塑形加工场景里应用十分广泛，常见于小型五金件的压型、薄材的冲切工位、小零件的校形工序中，相比气缸直推的结构，它能通过曲柄的连续回转运动转化为滑块的精准直线往复动作，运动轨迹可控，行程一致性好，不会出现气动元件常见的行程漂移问题。从结构组成来看，整套机构包含带长槽的立式导向支座、偏心曲柄圆盘、传动连杆、滑动工作滑块以及底部安装基座几个核心部分，立式导向支座上的通槽承担滑块的运动导向作用，槽宽与滑块侧部的导向凸台采用H7/g6的间隙配合，保证往复运动过程中不会出现卡滞，同时能承受塑形过程中产生的侧向分力，避免连杆受力变形影响加工精度。

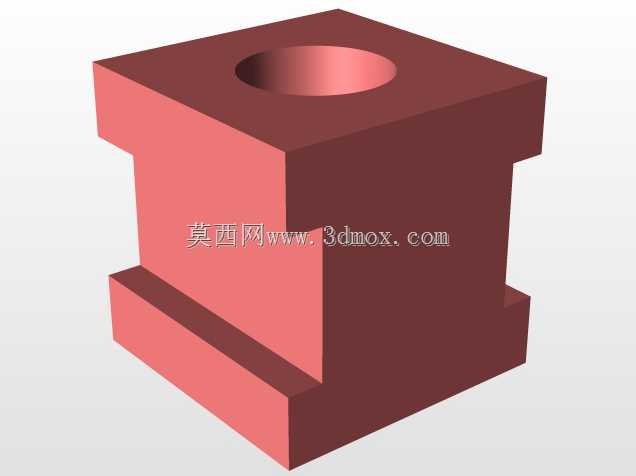

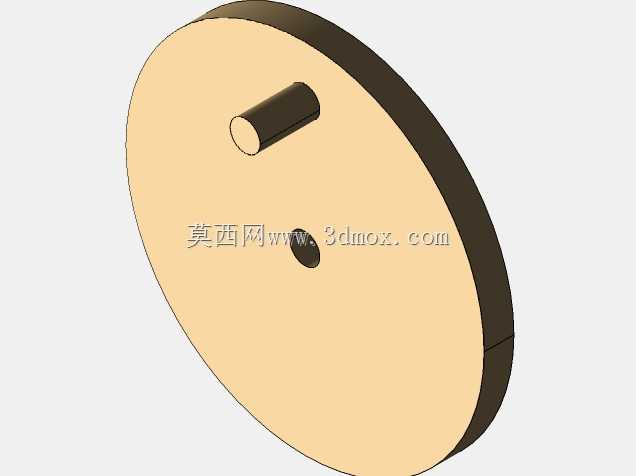

　　曲柄圆盘的偏心距直接决定滑块的工作行程，这套结构的偏心距设置适配小行程塑形需求，曲柄与连杆的铰接点采用销轴连接，销轴端部设置防脱挡圈，长期高速运转也不会出现销轴脱出的故障。传动连杆采用变截面设计，两端铰接位置做了加厚处理，中间杆身做了轻量化挖槽，既保证传动刚度，又降低了运动惯量，减少曲柄回转过程中的动不平衡量，适合每分钟60-120次的往复作业工况。滑动工作滑块的上部设置了工装安装位，可以根据不同的塑形需求更换压头、切刀或者校形工装，安装位采用标准的槽型螺栓固定结构，换型时不需要拆解整套机构，只需要松开紧固螺栓就能完成工装更换，适配多品种小批量的加工场景。底部安装基座设置了四个沉头安装孔，可以直接固定在设备工作台面上，安装孔的位置公差控制在±0.02mm以内，保证机构安装后导向槽的垂直度符合设计要求，不会出现滑块运动偏磨的问题。设计过程中特意将立式导向支座的长度做了冗余设计，导向行程比滑块实际工作行程多出15mm的安全余量，避免加工过程中出现过位冲顶的问题，同时在滑块的上下极限位置预留了传感器安装位，可以外接行程开关实现动作联锁，接入自动化生产线时能和上下游工位实现信号交互。

　　从受力角度分析，这套机构在塑形作业时，曲柄转动到下死点位置时，连杆与滑块运动方向接近共线，此时机构具备最大的传力比，能用较小的驱动扭矩获得较大的塑形压力，适合薄金属件、塑料件的压型作业，不需要配置大扭矩的驱动电机就能满足加工压力需求。导向槽内部预留了润滑脂注油通道，日常维护时只需要从注油嘴注入润滑脂就能完成导向面的润滑，不需要拆解机构，维护成本很低。整套机构的所有铰接位置都采用自润滑衬套，长期运转不需要频繁加注润滑油，适合在无尘车间或者对洁净度有一定要求的加工场景使用。

　　滑块的运动速度可以通过调整驱动电机的转速进行调节，针对不同材质的加工件，可以匹配不同的冲压速度，比如加工脆性塑料件时降低转速，避免冲切过程中出现工件崩裂，加工软金属件时可以适当提高转速提升加工效率。在安装边界上，整套机构的横向占用空间较小，立式布置的结构能充分利用设备的垂直空间，不会占用过多的工作台面面积，在小型台式加工设备、自动化线的小工位上都能布置，不需要对现有设备做大规模改造就能直接加装使用。结构上没有复杂的异形零件，所有零部件都可以采用常规的铣削、钻削工艺加工完成，加工成本低，备件采购方便，出现易损件损坏时可以快速更换，不会长时间停机影响生产。
