阀块类注塑模具结构三维设计

这套模具针对液压系统中阀块类塑料包覆件的注塑成型需求开发，日常应用场景覆盖液压阀组的绝缘防护套、油路集成块外部塑料封装件的批量生产环节，适配卧式注塑机的安装工位，能直接对接常规规格的注塑机射嘴与锁模机构。从实际生产用途来看，这类带塑料包覆层的阀块组件，既可以隔绝外部油污、水汽对内部金属阀块的侵蚀，也能在阀块集成安装时起到相邻油路之间的绝缘隔挡作用，避免不同油路之间因为金属接触产生的静电干扰，同时塑料外壳的防滑纹理也能提升现场装配时的操作握持手感。

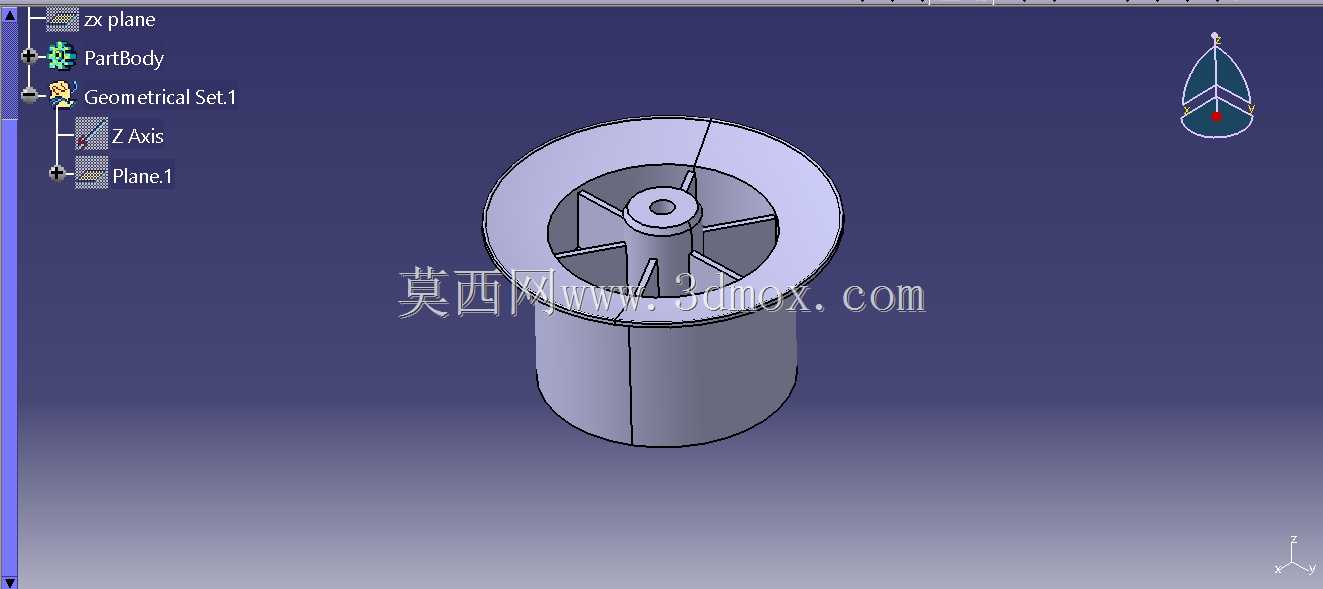

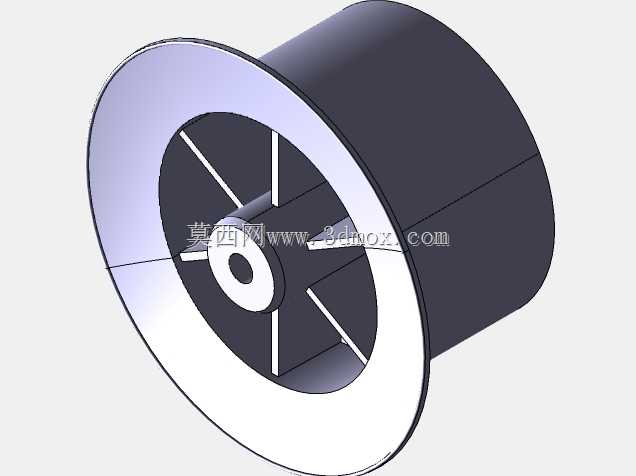

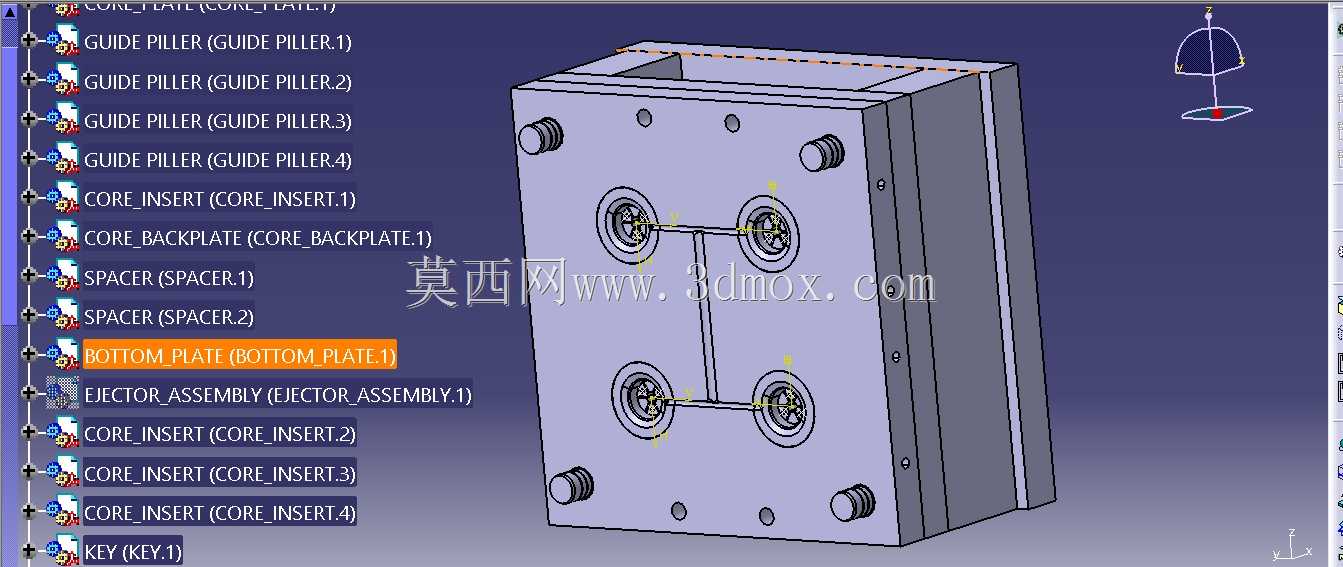

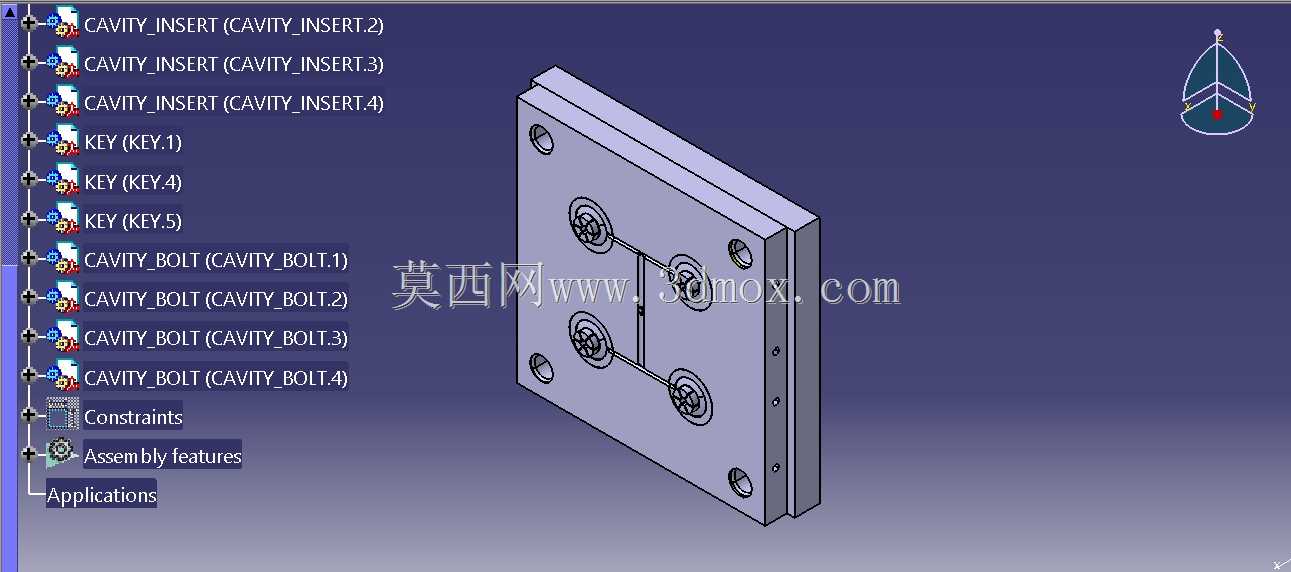

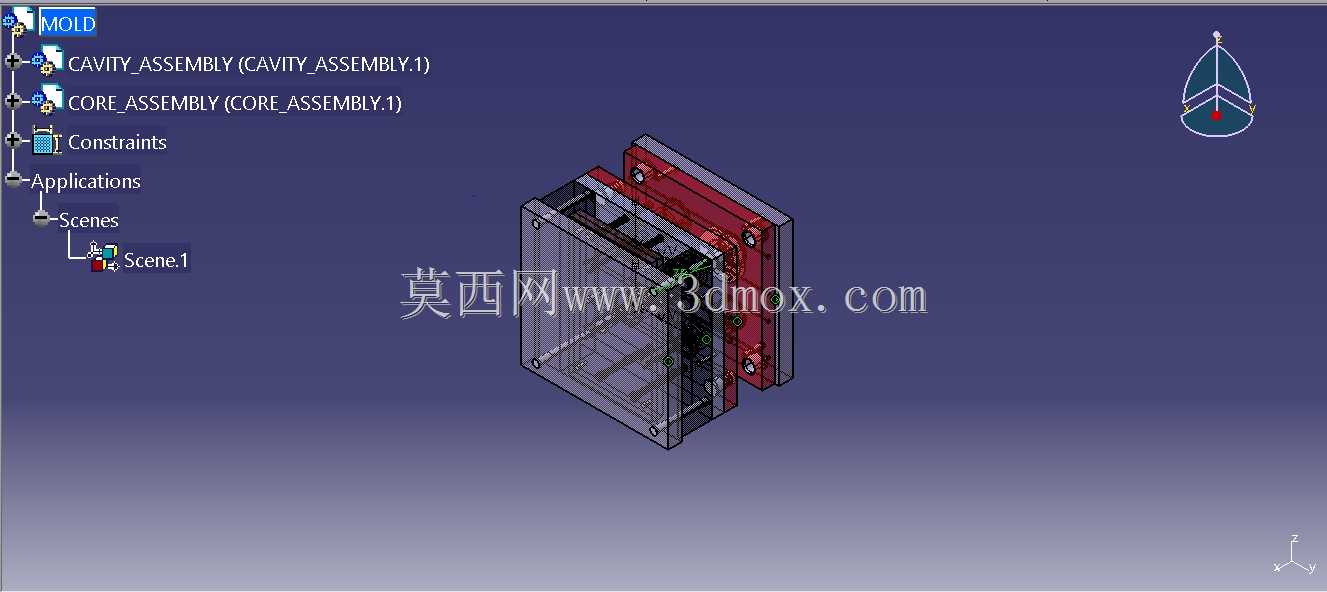

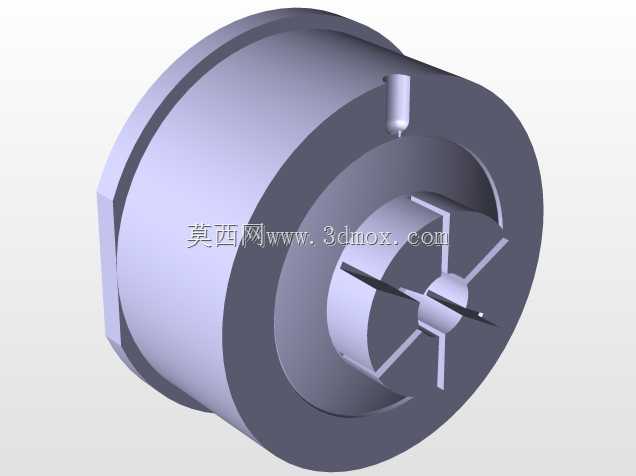

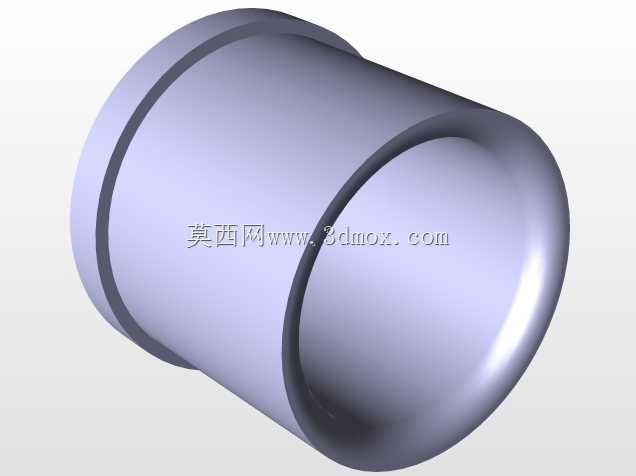

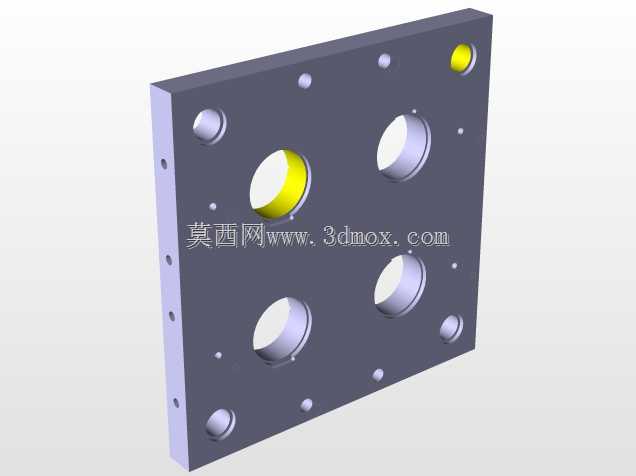

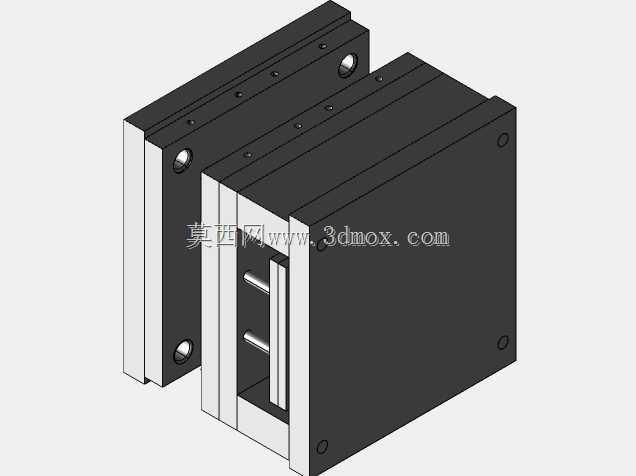

设计过程中优先拆分了型腔与型芯两大核心装配组，型腔侧对应阀块塑料件的外表面成型区域，完全复刻阀块外部的安装卡槽、走线凹槽与标识凸台结构，分型面设置在阀块塑料件的最大轮廓边界处，避免开模时出现塑件粘定模的问题；型芯侧对应阀块塑料件的内包容腔，精准匹配内部金属阀块的嵌入定位尺寸，预留了0.12mm的装配间隙，既方便金属嵌件的预装定位，也能避免注塑时熔体从嵌件缝隙溢出产生飞边。模架部分采用标准三板式结构，导柱导套配合间隙控制在0.02mm以内，保证合模时型腔与型芯的同轴度误差不超过0.03mm，防止成型后的塑件出现壁厚不均的问题。

安装边界方面，整套模具的闭合总高度适配160吨级卧式注塑机的容模空间，安装孔位完全匹配注塑机模板的标准T型槽间距，无需额外加工过渡连接板即可完成装夹；冷却水路采用环绕式布局，在型腔与型芯的成型面下方8mm处排布直径10mm的冷却水道，进出水口设置在模具定模侧的统一安装面，对接车间常规的冷却水快插接头，水路流道做了圆弧过渡处理，避免冷却水流动时产生阻力死角，保证成型周期内模温均匀控制在60摄氏度上下，减少塑件因为冷却不均产生的翘曲变形。

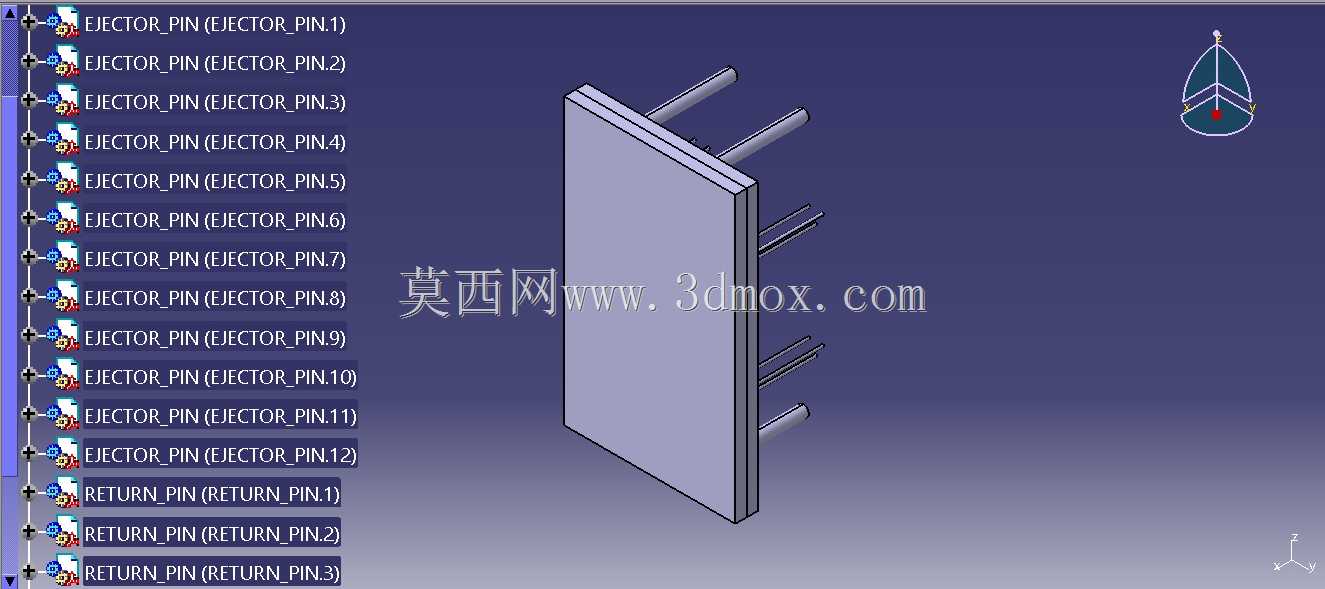

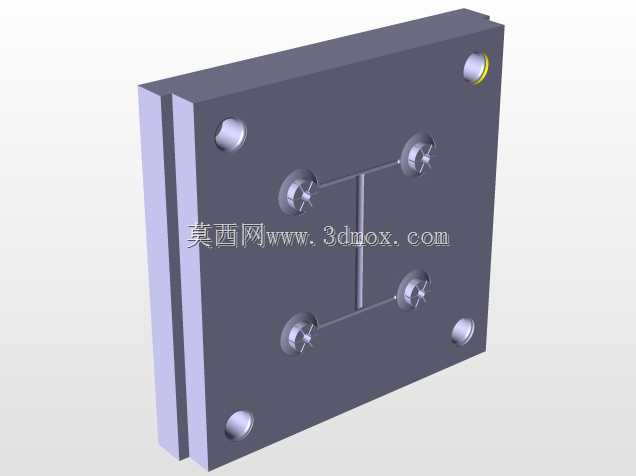

顶出结构设置在动模侧，采用顶杆+推板联合顶出的方式，顶杆位置避开塑件的外观面与安装配合面，顶出行程设置为塑件最大脱模高度的1.2倍，保证开模后塑件能完全脱离型芯，不会出现顶出卡滞的问题；浇注系统采用侧浇口进料，浇口位置设置在塑件的非外观边缘处，浇口截面尺寸经过熔体流动模拟校核，能保证PP、ABS等常用工程塑料熔体在型腔内的填充速度均匀，避免出现填充不足、熔接痕明显的成型缺陷。整套结构还预留了排气槽，在分型面的熔体填充末端设置深度0.02mm的排气缝隙，能及时排出型腔内的空气，避免塑件内部出现气泡、烧焦等质量问题。
