机加工用多工位回转分度工装夹具

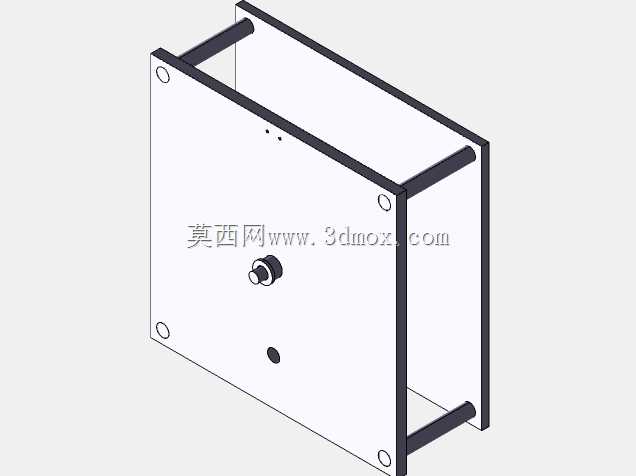

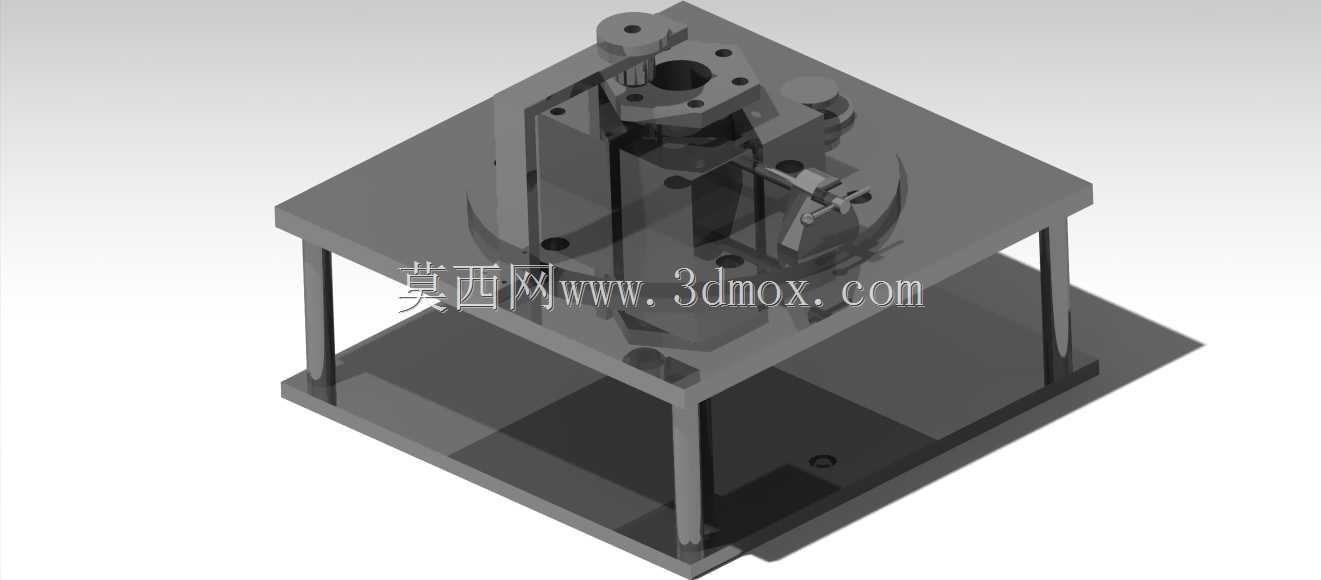

　　在中小批量阀块、仪表类异形零件的铣削、钻削、铰孔工序中，普通平口钳或专用固定夹具往往需要多次装夹找正，不仅辅助工时占比高，多次装夹带来的形位公差累积也很难稳定控制在工艺要求范围内，这套分度夹具正是针对这类加工痛点设计的工位级工装。整套夹具采用双层方板支撑结构，下层安装板通过四根等高支撑柱与上层工作台面连接，预留出足够的下部空间用于布置转轴、锁紧机构与传动组件，同时也方便夹具整体通过压板固定在机床工作台上，安装时只需找正上层台面与机床X/Y轴的平行度，后续工位切换无需重复打表找正。

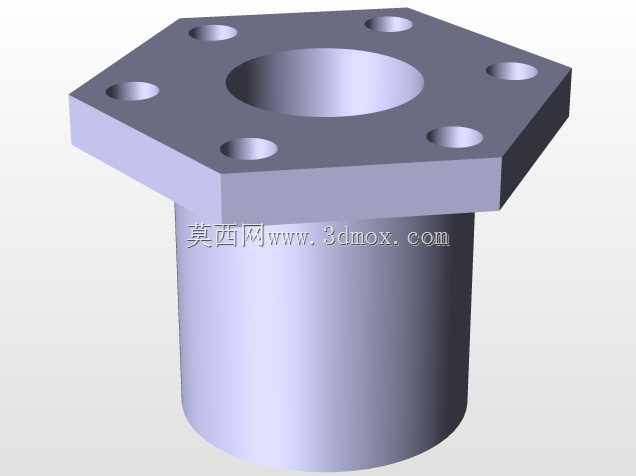

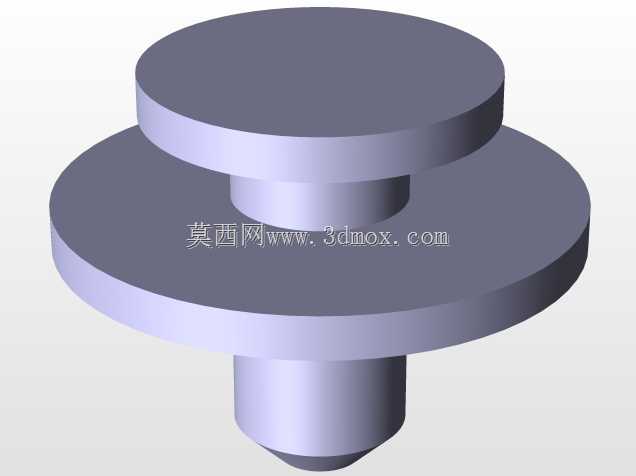

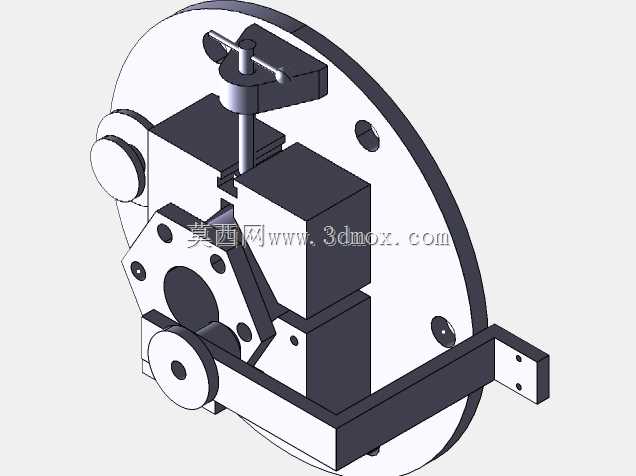

　　核心的回转分度组件布置在上层台面中心位置，中心定位轴可根据待加工零件的基准孔尺寸更换适配衬套，适配不同基准直径的阀块、仪表壳体类零件，周向的分度定位槽采用等分布置，可根据加工需求实现4工位、6工位、8工位的等分分度，分度重复定位精度可控制在0.02mm以内，满足IT7级精度的孔系加工要求。夹紧机构采用侧推式快速压头设计，压头接触端镶嵌铜质垫块，避免夹紧过程中划伤零件已加工表面，压头的行程可通过尾部的调节螺杆调整，适配不同轮廓尺寸的零件装夹，锁紧时通过偏心轮结构实现快速锁止，单工位装夹锁紧时间不超过5秒，相比传统螺栓压板夹紧方式效率提升60%以上。

　　设计过程中重点考虑了切削受力的传递路径，夹紧力的作用点直接对应下方的支撑筋位置，避免加工过程中零件或夹具台面出现让刀变形，上层台面的T型槽采用通用间距设计，除了配套的标准压头外，也可自行加装组合压板，适配少量特殊轮廓零件的装夹需求。整套夹具的外形轮廓控制在400mm见方以内，总高度不超过350mm，可直接安装在普通立式铣床、钻床以及小型加工中心的工作台上，不需要对机床原有工作台进行改造，安装边界可适配绝大多数中小型机加工设备的工作台尺寸。日常使用中，中心转轴位置预留了润滑油注油孔，可定期加注润滑脂减少回转磨损，所有定位面均采用淬火处理，硬度达到HRC55-60，长期使用的磨损量极小，维护成本极低。

　　在实际生产场景中，这套夹具尤其适合加工带有周向均布孔系、多个侧面需要加工的中小型零件，一次装夹即可完成所有周向工位的加工，完全消除多次装夹带来的定位误差，同时大幅减少装夹找正的辅助时间，对于中小批量多品种的机加工场景，能够有效提升设备利用率，降低单件加工的综合成本。夹具的所有受力部件均经过有限元受力校核，在承受最大1500N的切削力时，台面最大变形量不超过0.01mm，可满足常规铣削、钻削工序的刚性要求，不会因为切削振动导致零件移位或加工精度超差。
