法兰接口离心泵整体装配结构设计

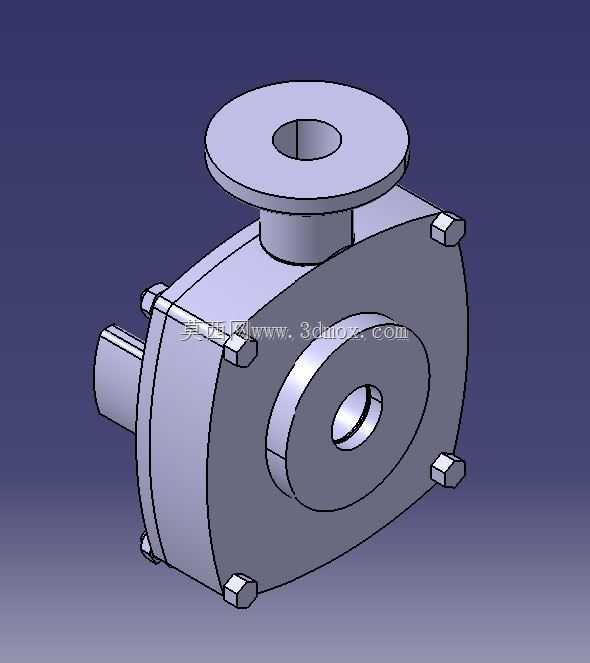

　　在化工流程、市政供水、轻工制药等常规流体输送场景里，离心泵是应用覆盖度最高的动力输送单元，这套装配结构完全围绕通用卧式单级离心泵的实际运行需求搭建，没有冗余的装饰性结构，所有几何特征都服务于装配定位、介质密封、动力传递这三个核心功能。从结构布局来看，泵体采用蜗壳式流道设计，上部的法兰接口为介质出口，侧部同轴的圆形接口为介质入口，这种进出口垂直布置的结构能最大程度降低流体在泵腔内的转向阻力，减少湍流带来的效率损失，法兰端面的螺栓孔位完全匹配同通径的工业管道法兰标准，安装时不需要额外加工转接件，能直接对接现场工艺管线。

　　泵壳的中分面采用周向均布的六角螺栓锁紧，螺栓的排布位置避开了流道区域，同时保证泵壳结合面的压紧力均匀分布，避免运行时出现介质渗漏，中分面的密封槽预留了标准垫片的安装空间，不管是采用橡胶垫片还是金属缠绕垫片，都能实现可靠的静密封。侧部伸出的轴段是动力输入接口，轴径尺寸匹配标准规格的联轴器安装公差，能直接对接标准Y系列三相异步电机的输出轴，不需要额外定制转接轴，轴段的台阶结构是为了安装机械密封或者填料密封组件，密封腔的尺寸完全符合通用离心泵的密封安装标准，运维时可以直接采购标准密封件替换，不需要单独定制配件。在设计这套装配结构的时候，首先考虑的是现场安装的边界兼容性，泵体底部的四个支脚的安装孔位间距，匹配同流量扬程参数离心泵的通用安装底座尺寸，不管是替换现场老旧的同参数泵组，还是新系统安装，都不需要重新浇筑基础或者加工安装板，能大幅缩短现场施工的周期。其次是零件的加工工艺性，泵壳的外形采用规则的圆弧过渡结构，没有复杂的异形曲面，不管是采用铸造毛坯后机加工，还是直接采用棒料铣削成型，都能在普通的加工中心上完成，不需要特殊的工装夹具，能有效降低零件的加工成本。

　　泵腔内部的流道型线是按照速度系数法设计的，流道截面从叶轮出口到法兰出口逐渐扩大，能把流体离开叶轮时的动压平稳转化为静压，减少水力损失，叶轮安装腔的同轴度公差控制在0.02mm以内，能避免叶轮运行时出现偏磨，延长叶轮和密封件的使用寿命。从安装边界来看，这套泵组的轴向总长度从轴端到泵壳尾部的尺寸，预留了联轴器安装和电机对接的安全距离，不会出现电机和泵壳干涉的情况，进出口法兰的端面距离泵体中心的高度，匹配常规管道铺设的高度标准，安装时不需要额外调整管线的高度。传动端的轴承安装位预留了标准深沟球轴承的安装空间，轴承位的公差采用k6过渡配合，能保证轴承内圈和轴、外圈和轴承座的可靠固定，同时方便后期运维时的轴承拆卸更换。

　　泵壳上的螺栓凸台高度经过计算，既能保证螺栓拧紧时有足够的支撑强度，又不会过多增加泵体的整体重量，螺栓的长度选择刚好满足锁紧后露出2-3个螺距的标准要求，不会出现螺栓过长干涉周边管线或者过短锁紧力不足的问题。在实际应用场景中，这套结构的离心泵可以输送常温清水、物理化学性质和水接近的中性流体，适用于建筑供水、循环冷却水系统、常规化工介质输送等场景，整体结构没有采用特殊的定制化零件，所有标准件都可以从市面上直接采购，运维成本远低于采用特殊结构的定制泵组。建模过程中所有配合面都按照实际装配公差设置，没有出现过定义或者干涉的情况，不管是用来做装配工艺模拟，还是拆分零件做加工图纸，都能直接使用，不需要额外调整配合关系。
