单作用往复式水处理压力泵结构设计

　　在中小型水处理工艺段的流体输送环节，这类单作用往复压力泵的应用场景覆盖了原水加压、药剂精准投加、过滤单元反冲洗供水等多个核心工位，不同于离心式泵组的大流量低扬程特性，往复式结构的输出压力稳定性更强，在需要恒定背压的管路系统中，能避免流量随管路阻力波动出现的输送偏差，尤其适合小流量高压力输出的水处理工况。从实际功能来看，该泵组依靠柱塞在腔体内的往复运动完成容积变化，配合集成式阀块组实现流体的单向导通，进水端与出水端均采用法兰连接结构，能直接对接DN标准的工业管路，无需额外加工过渡接头，安装时可根据现场管路走向调整法兰的周向安装角度，适配不同排布的管线布局。

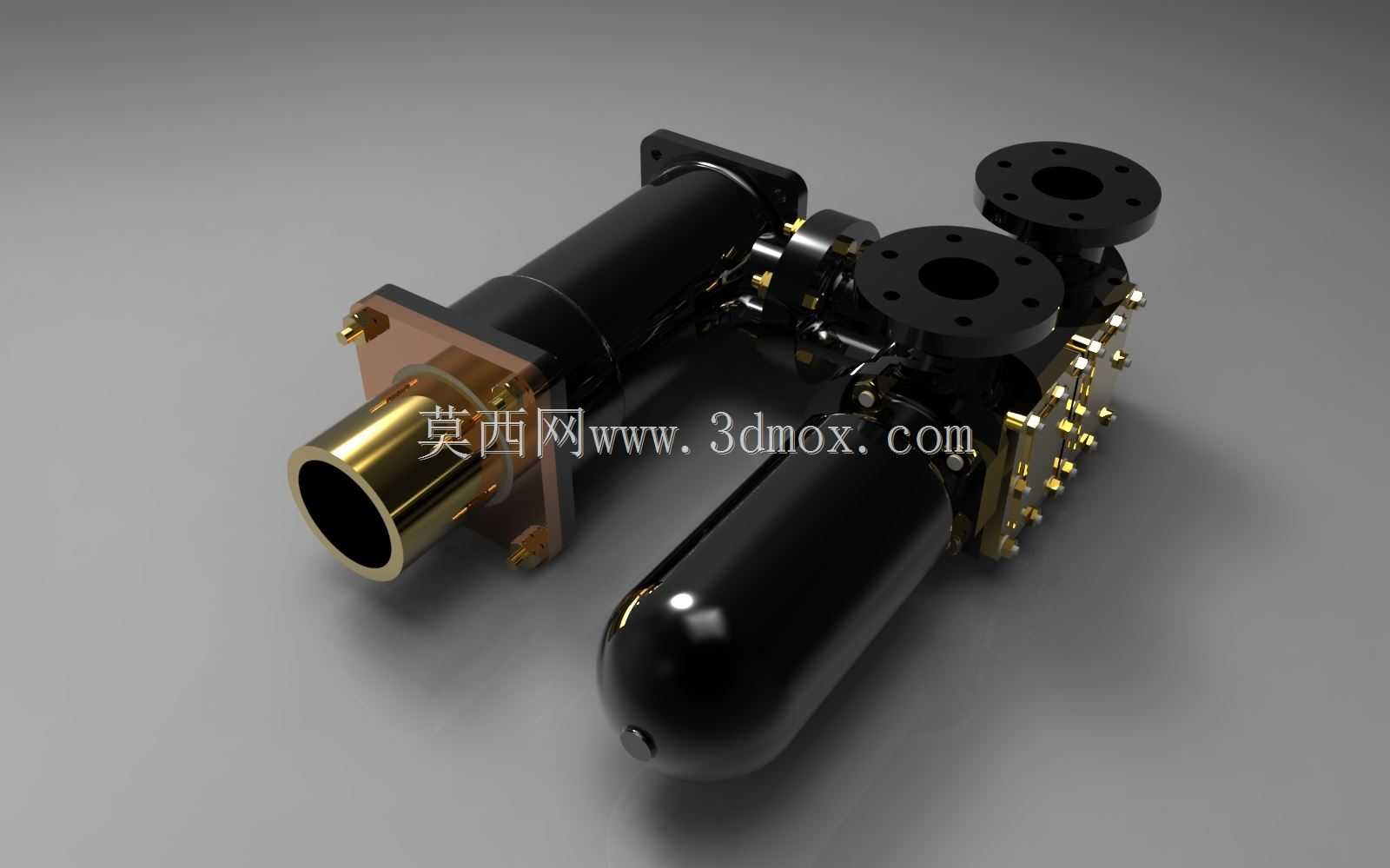

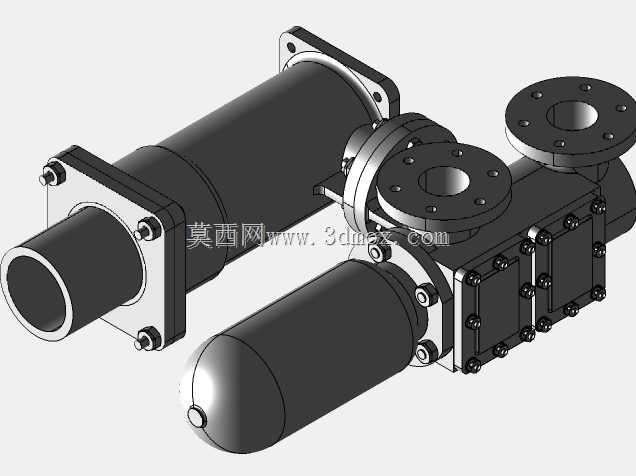

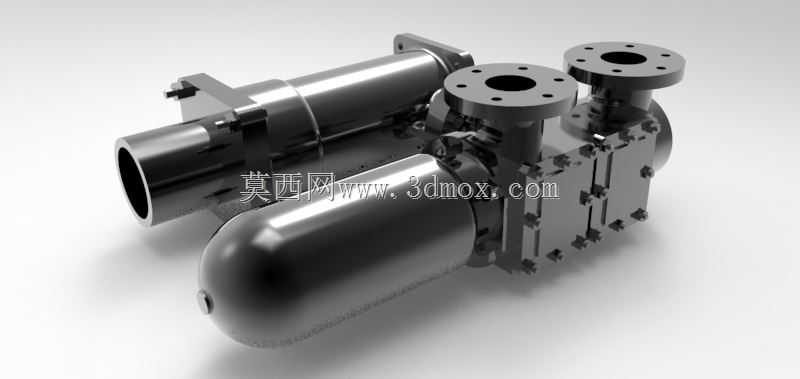

　　设计阶段优先考虑了阀组与泵体的集成度，将进出液单向阀、压力缓冲腔直接整合在中部阀块上，减少了外接管路的接头数量，从根源上降低了高压工况下的渗漏风险，侧置的圆柱形缓冲腔能抵消柱塞往复运动产生的流体脉冲，让输出端的压力波动控制在工艺允许范围内，避免水锤效应对后端管路及仪表造成冲击。从外形尺寸与安装边界来看，泵组整体采用卧式安装布局，驱动端的连接法兰可直接对接标准电机输出轴，安装基座的螺栓孔位间距符合通用工业泵的安装尺寸规范，替换同参数老旧泵组时无需重新加工设备基础，能大幅缩短现场改造的停机周期；进出液法兰的端面距基座安装面的高度经过匹配设计，对接同标高管路时不需要额外加装弯头调整高度，减少管路沿程阻力损失。

　　结构细节上，柱塞与腔体的密封部位采用了多级组合密封结构，能适应水处理场景下的弱腐蚀性水体，密封件的更换无需拆解整个泵体，仅需拆除端盖即可完成维护，降低了后期运维的工作量；阀块上的各个单向阀采用模块化设计，单个阀片出现磨损时可单独更换，不需要整体替换阀组，控制了备件成本。在三维建模过程中，各个部件的配合公差严格按照机械设计手册的要求设定，柱塞与导向套的配合间隙、法兰密封面的粗糙度要求、螺栓连接的预紧力参数都在模型中做了对应标注，结构设计人员可直接参考模型完成工程图的导出，也可根据实际工况参数调整柱塞直径、行程长度来适配不同的流量压力需求，比如将柱塞直径加大可提升单行程输出流量，缩短柱塞行程则能降低输出脉冲幅度，适配对压力稳定性要求更高的精密加药场景。

　　安装时需要注意驱动端与电机轴的同轴度偏差控制在允许范围内，避免运行过程中出现偏磨导致密封件过早失效，泵组的基座需要做水平校准，保证柱塞运行方向与腔体轴线完全重合，减少不必要的侧向力。这类泵组在实际运行中，相比立式结构的往复泵，卧式布局的重心更低，运行时的振动幅度更小，不需要额外做厚重的混凝土基础，在移动式水处理设备、撬装式水处理机组上的适配性更强，能随撬装块整体运输吊装，不需要到现场再进行复杂的泵组找正工作。
