二级反向斜齿轮传动变速装置结构设计

　　在中小功率传动系统的布局场景里，经常会遇到输入轴与输出轴需要反向回转、同时需要匹配固定减速比来调整输出扭矩的需求，这类需求常见于小型输送线的驱动端、实验室非标试验台的动力传递单元、小型工装夹具的动力进给模块，这类场景往往没有大负载冲击，但对传动的平稳性、安装空间的紧凑度有明确要求，二级反向斜齿轮变速结构就是针对这类场景做的传动方案。这套传动结构采用两级斜齿轮啮合的布局，斜齿轮相比直齿轮的核心优势在于啮合过程是逐步接触再逐步脱离，不会出现直齿轮啮合时的整齿冲击，运转时的噪音更低，传动过程的扭矩波动更小，适合对运转平稳性有要求的中低速传动场景。

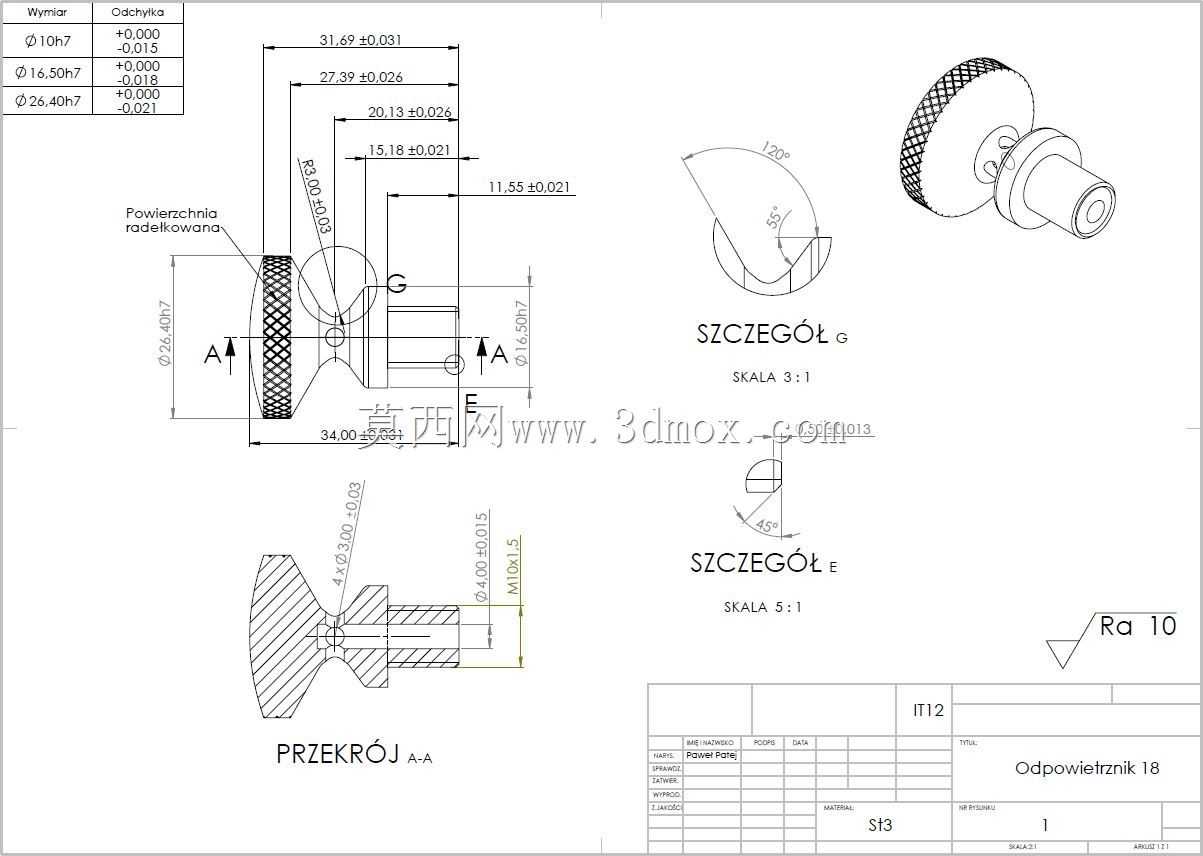

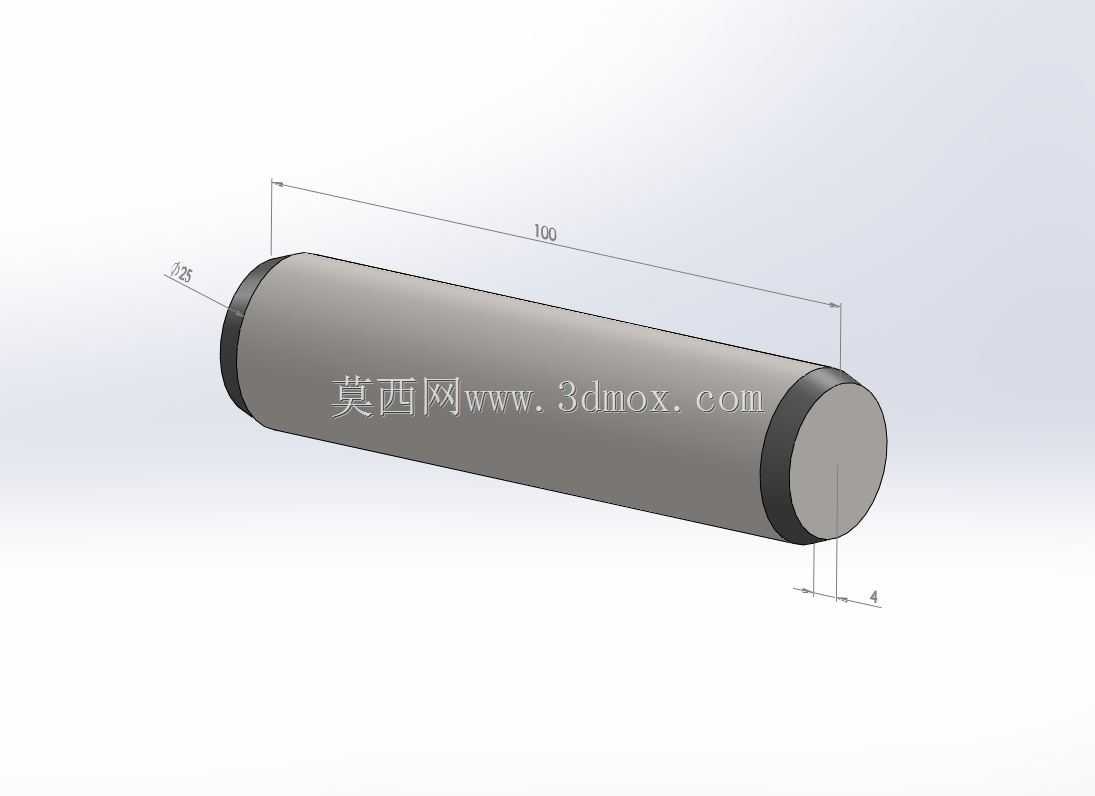

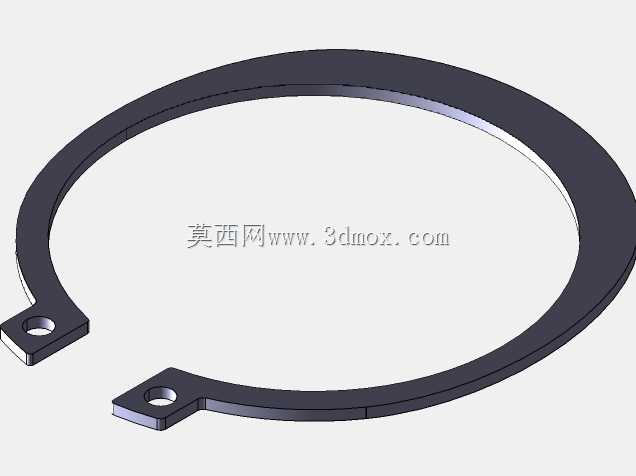

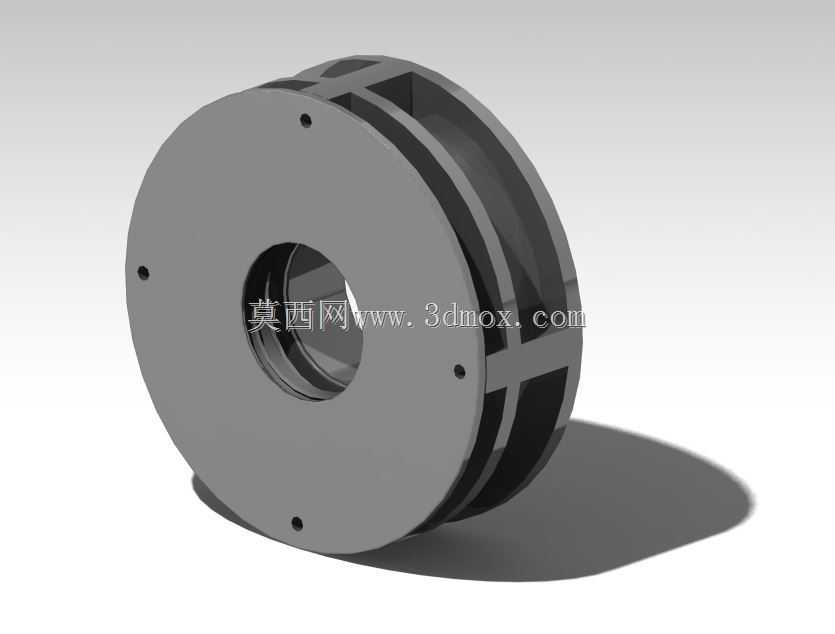

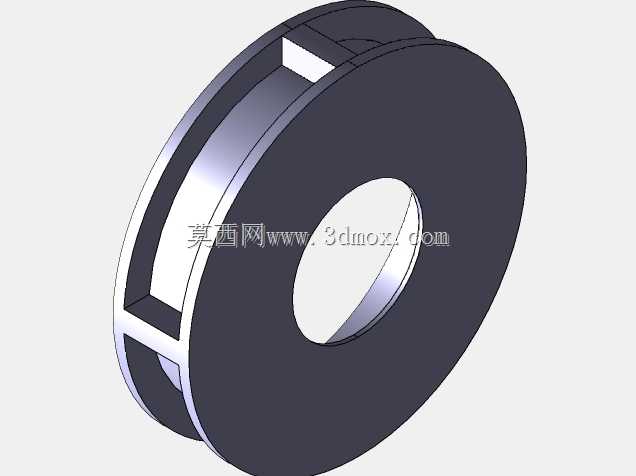

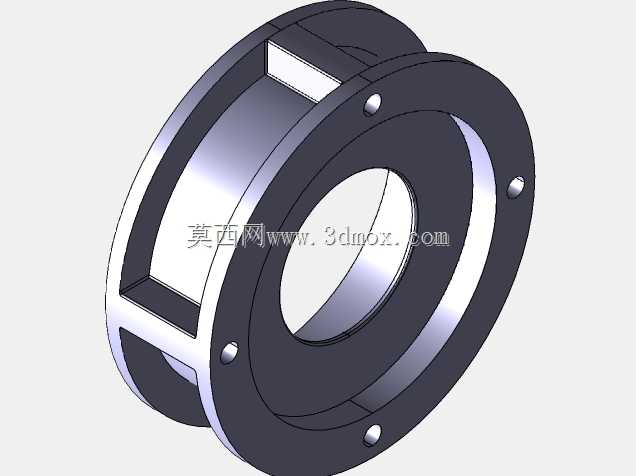

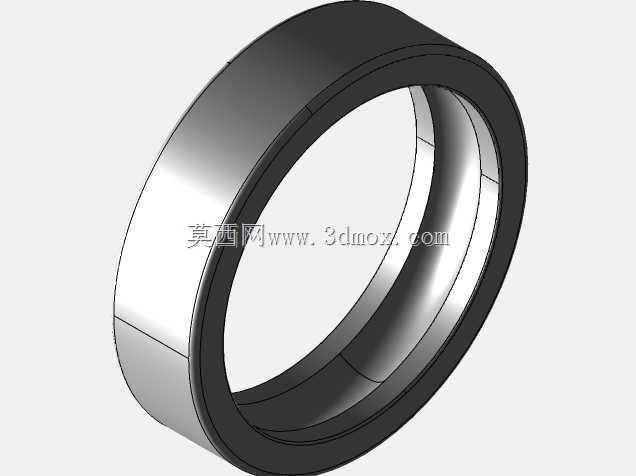

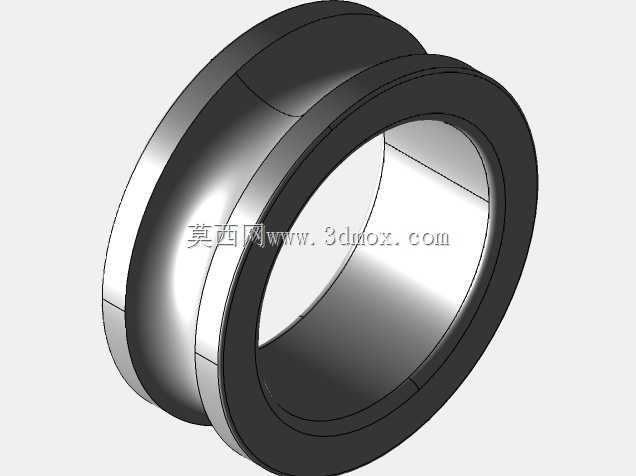

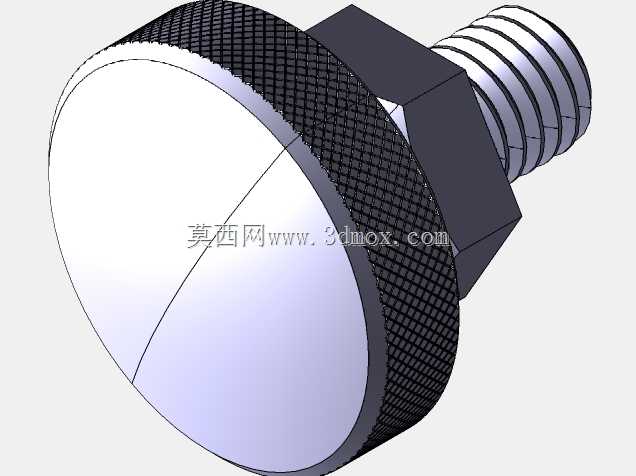

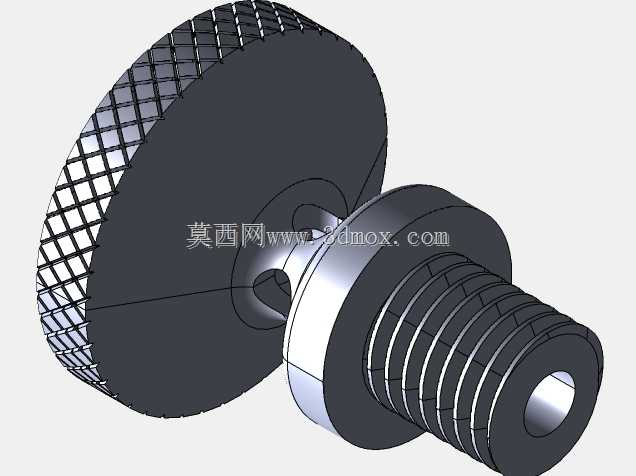

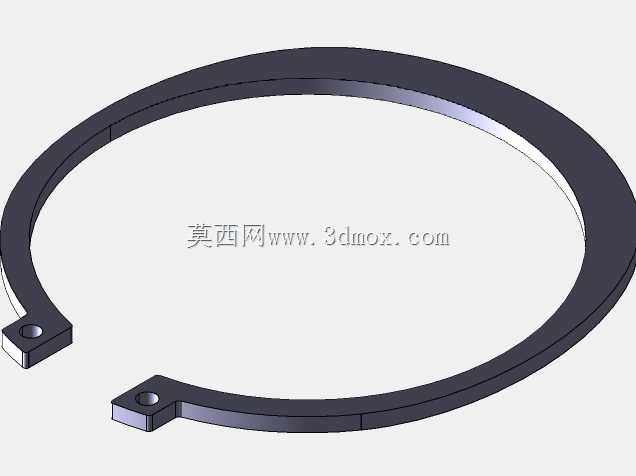

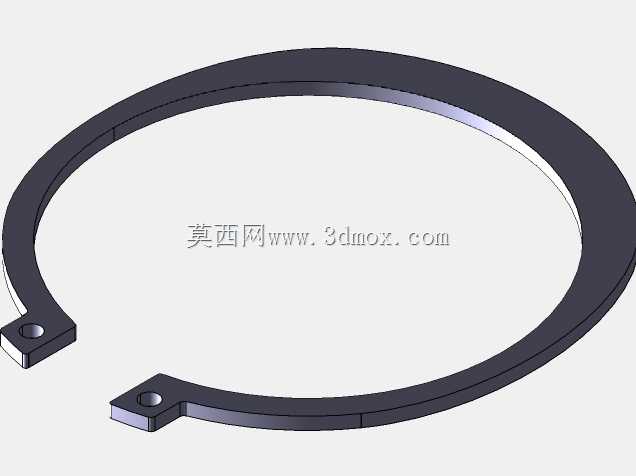

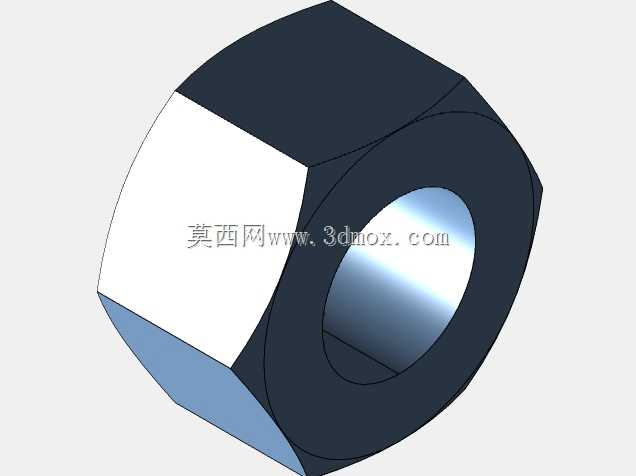

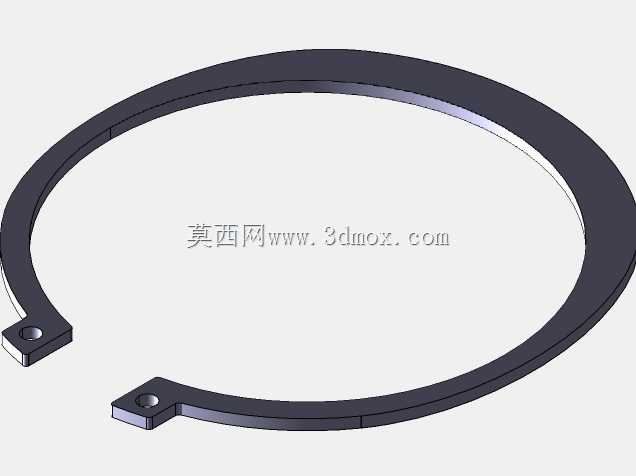

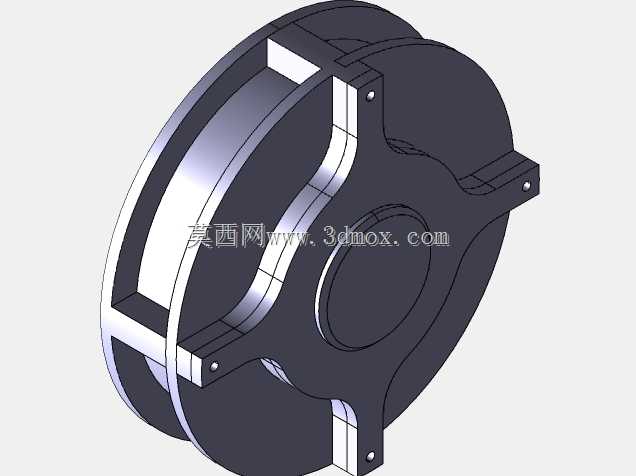

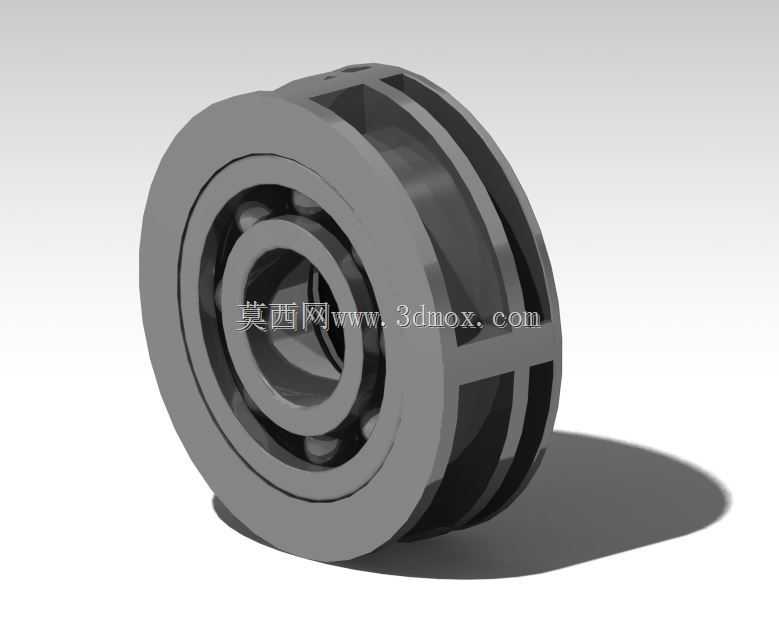

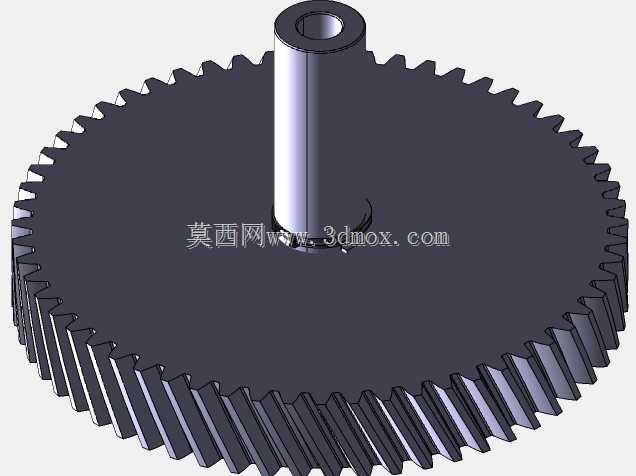

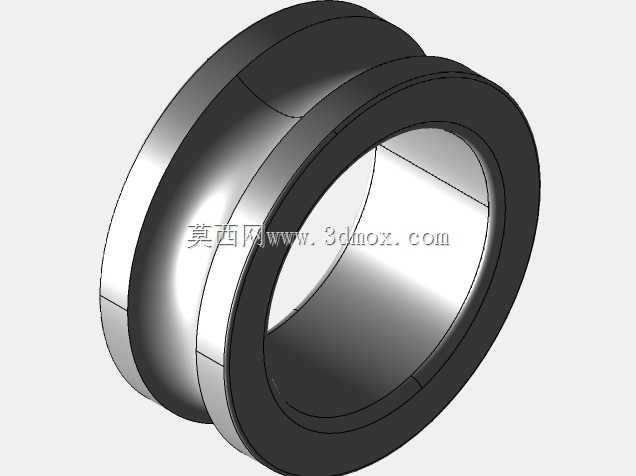

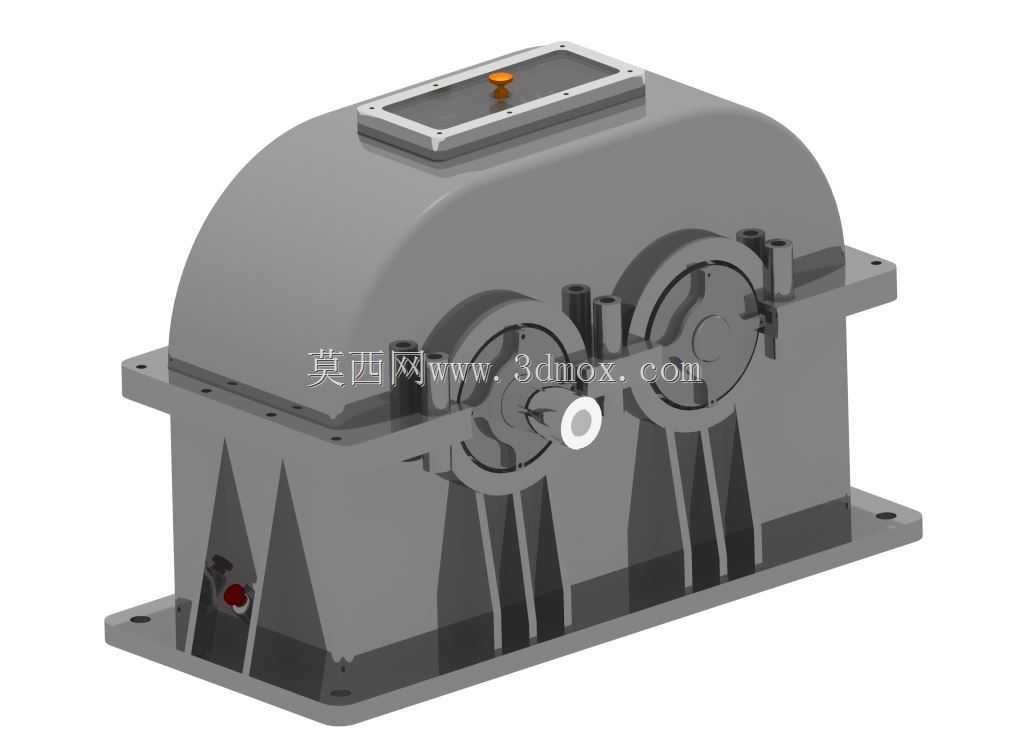

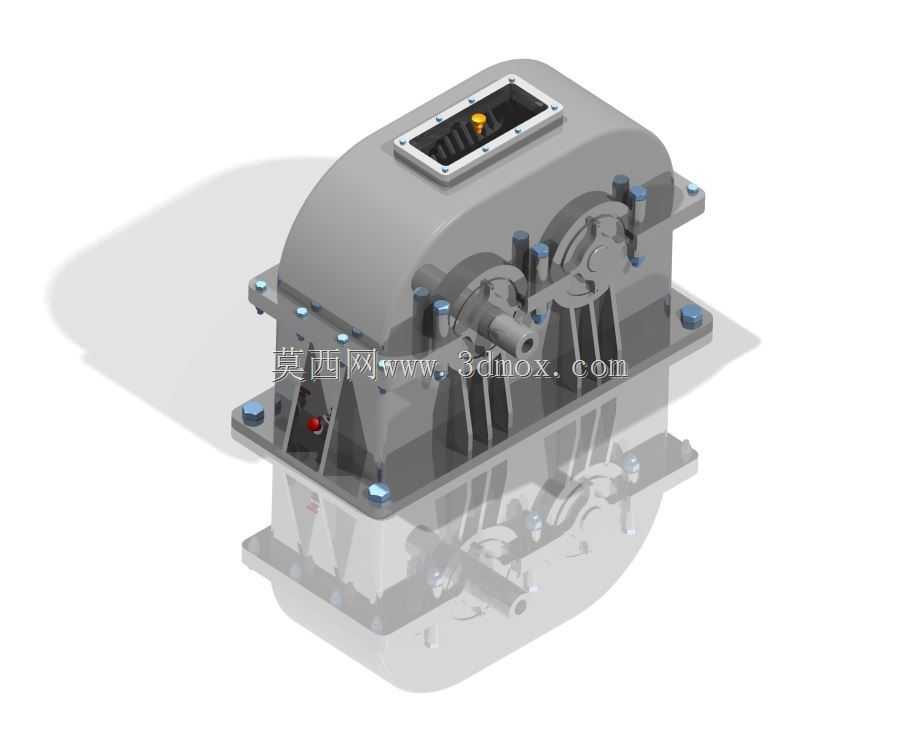

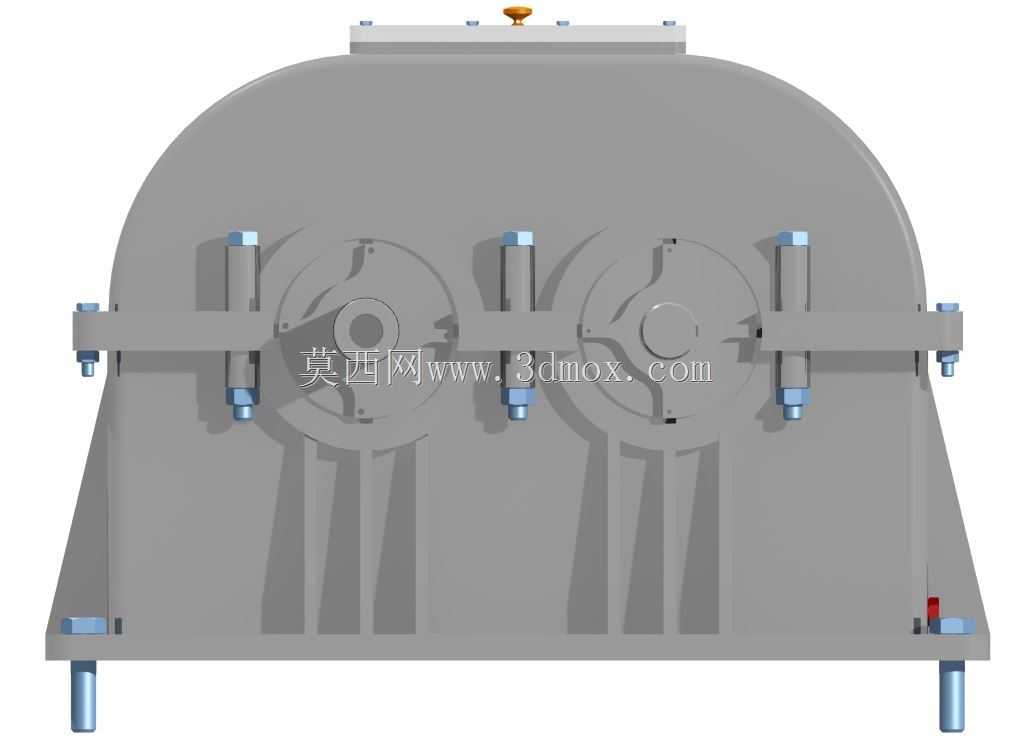

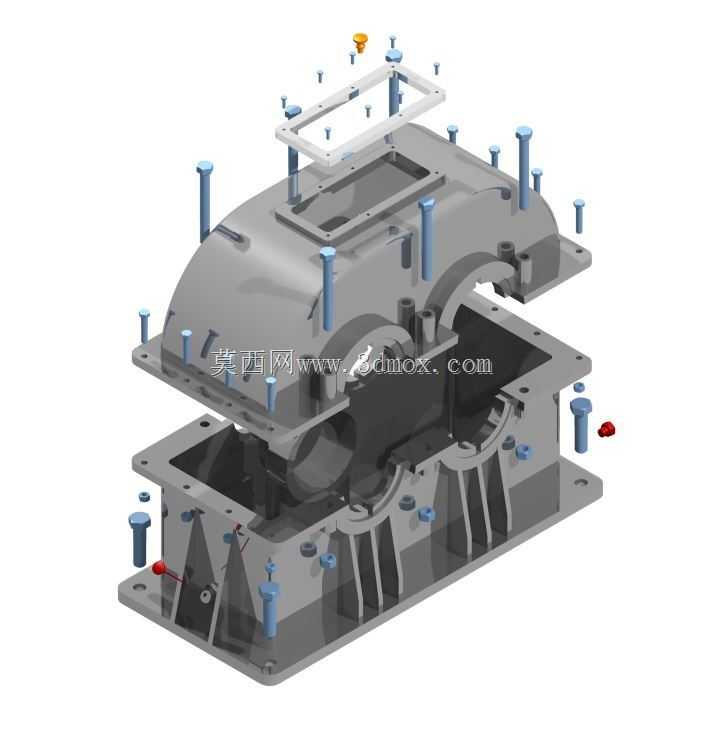

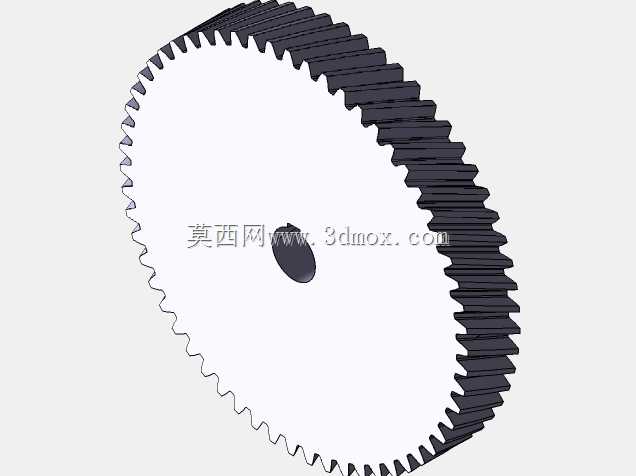

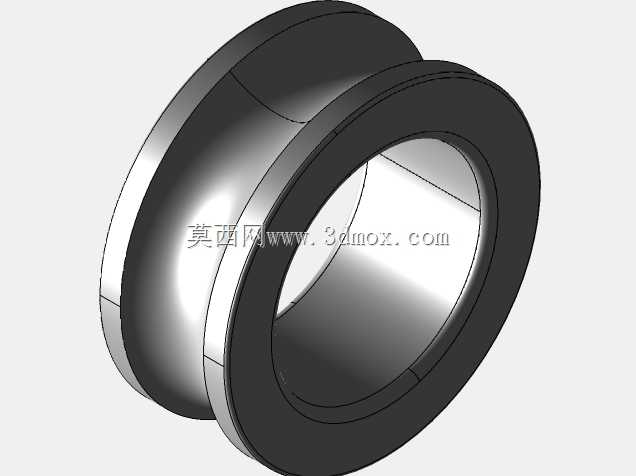

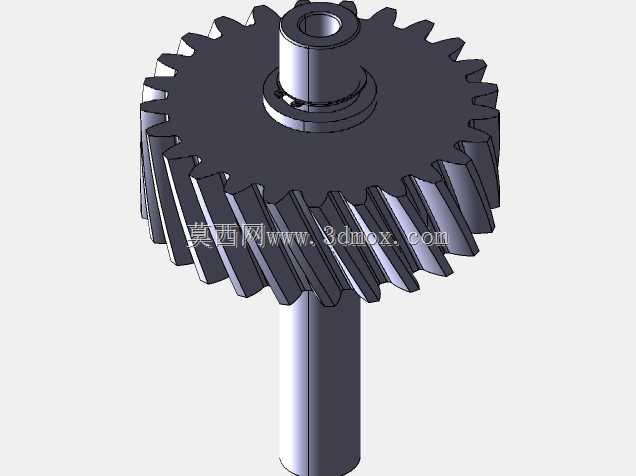

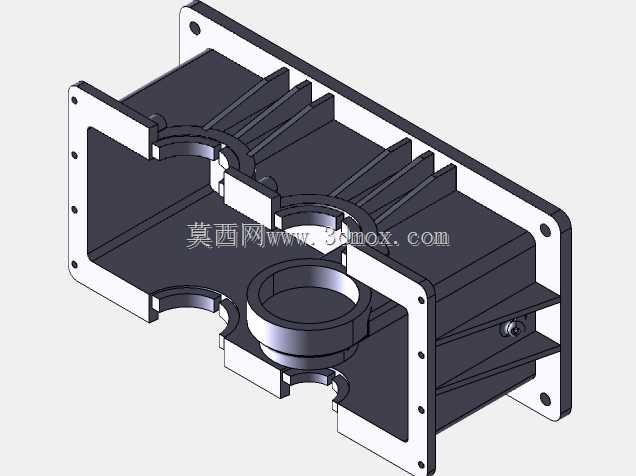

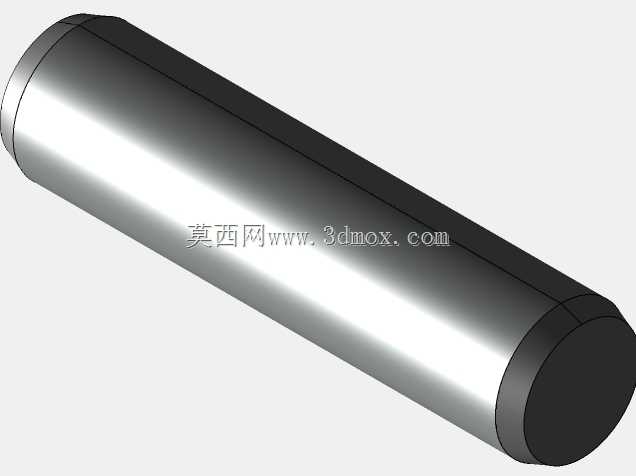

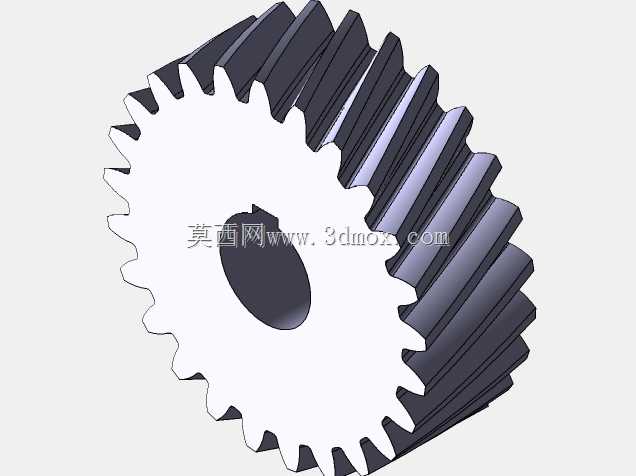

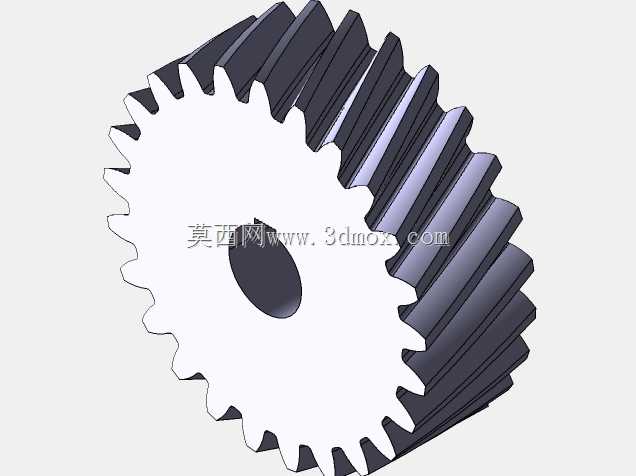

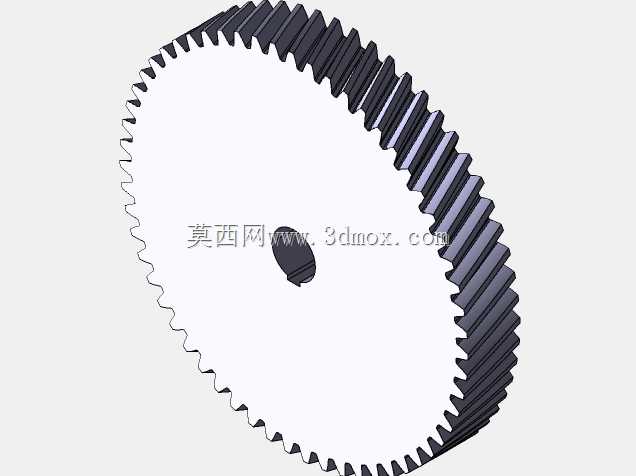

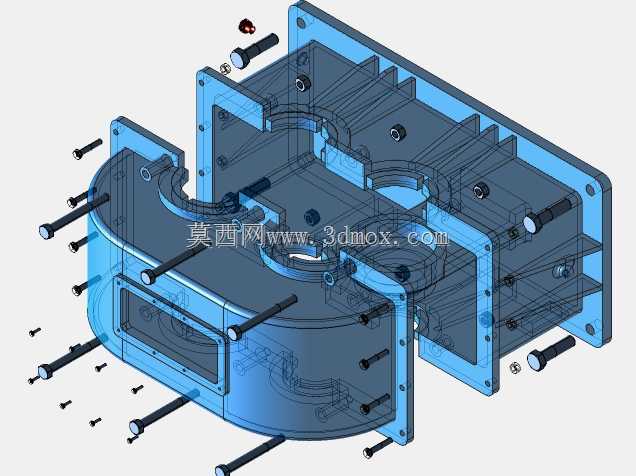

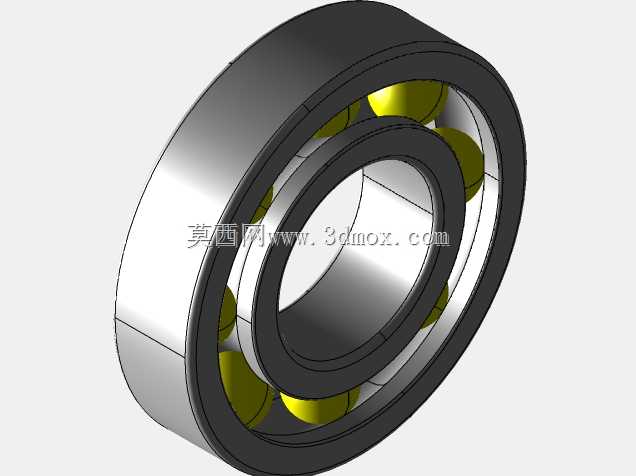

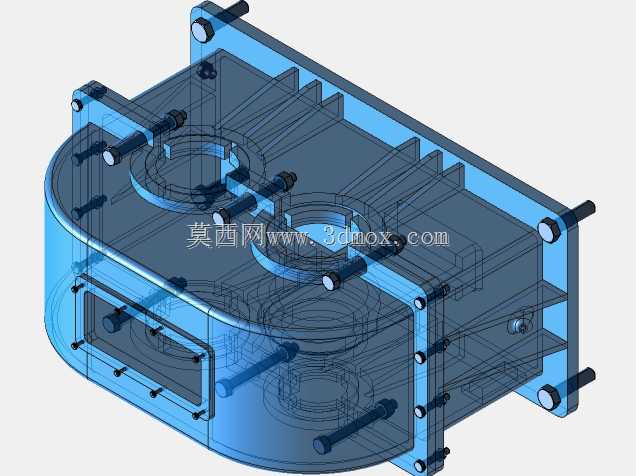

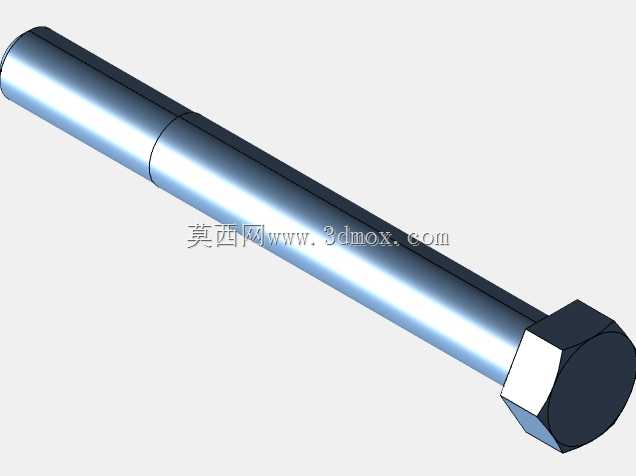

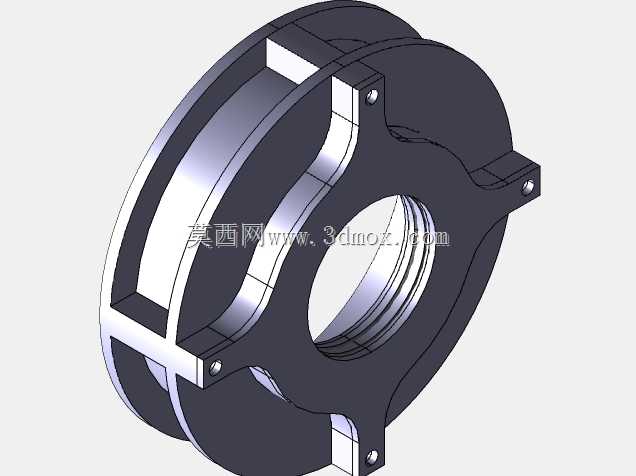

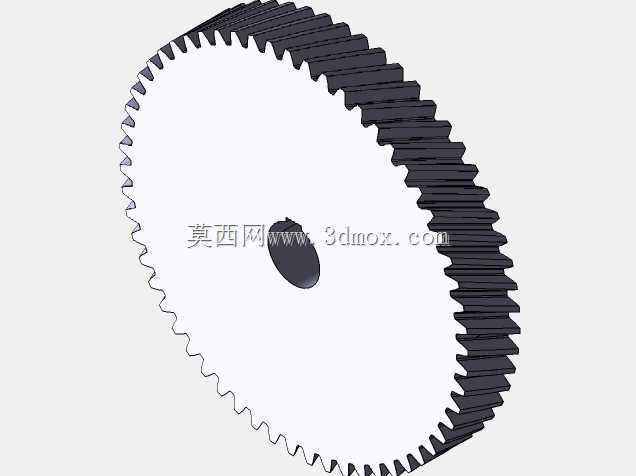

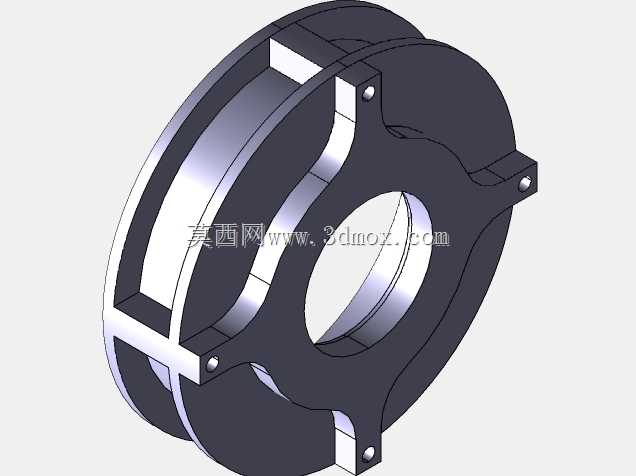

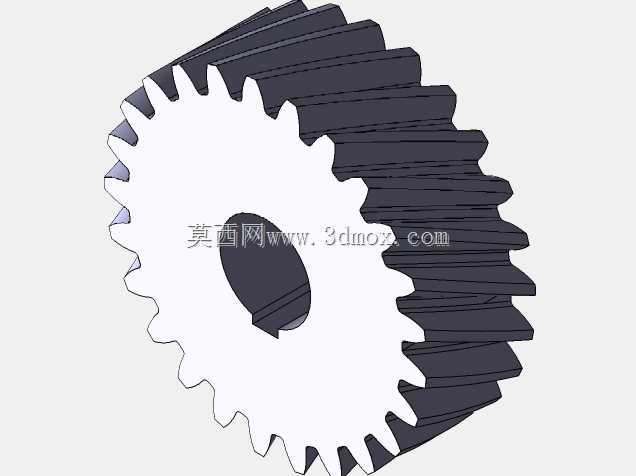

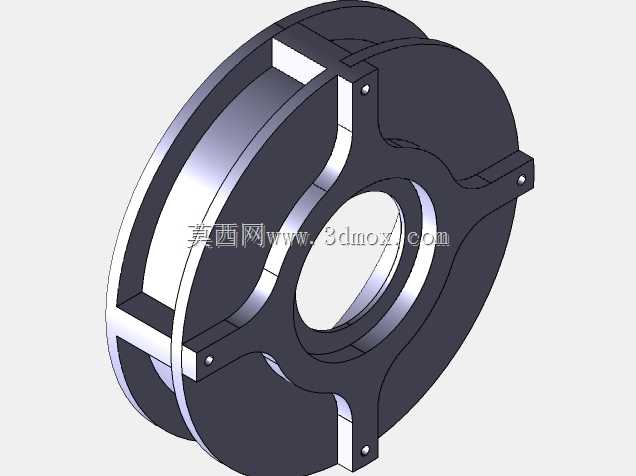

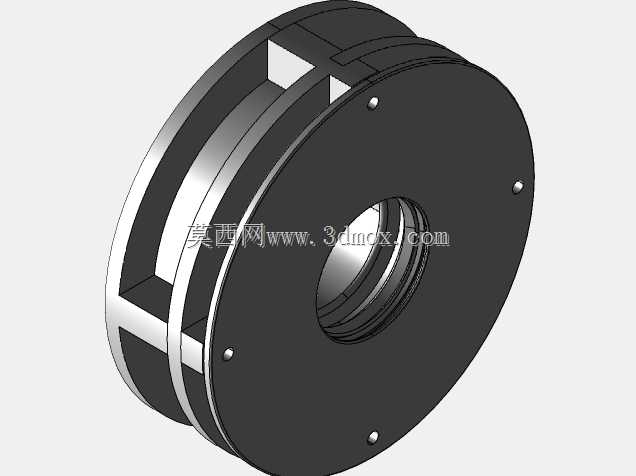

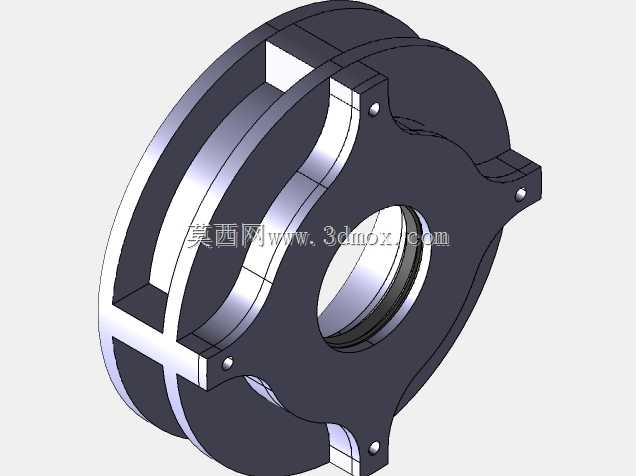

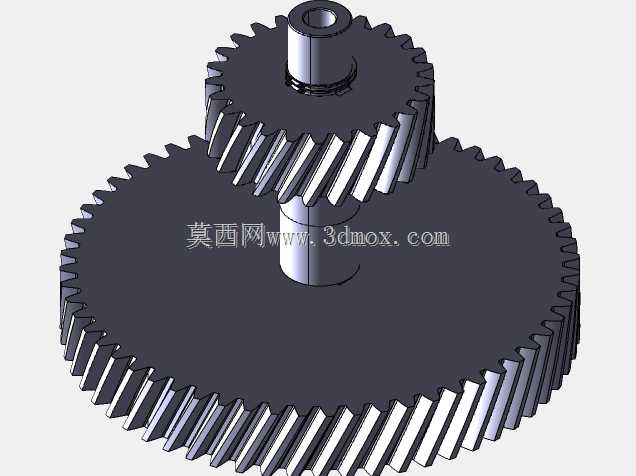

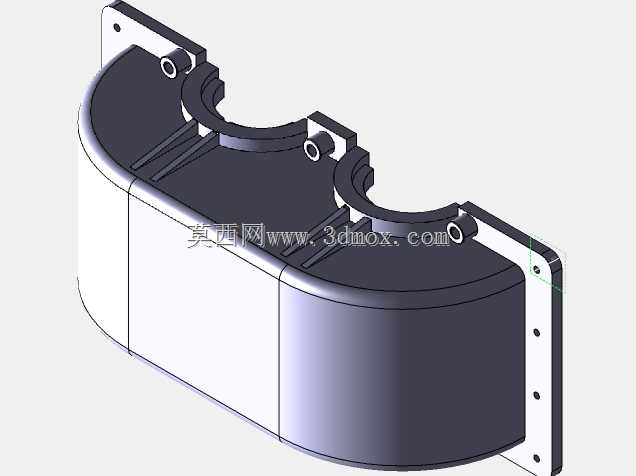

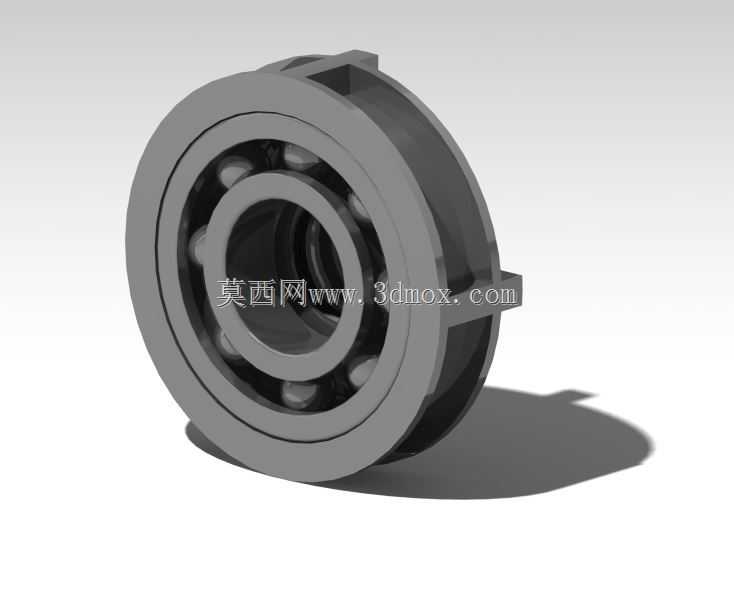

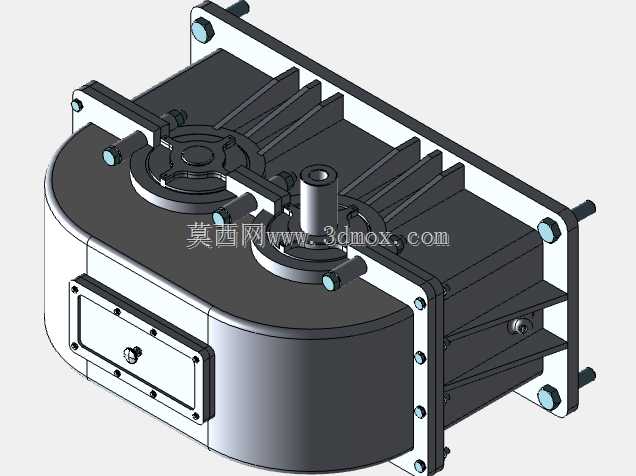

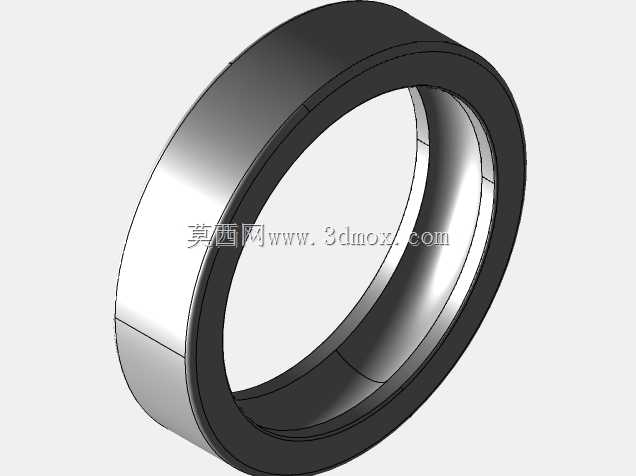

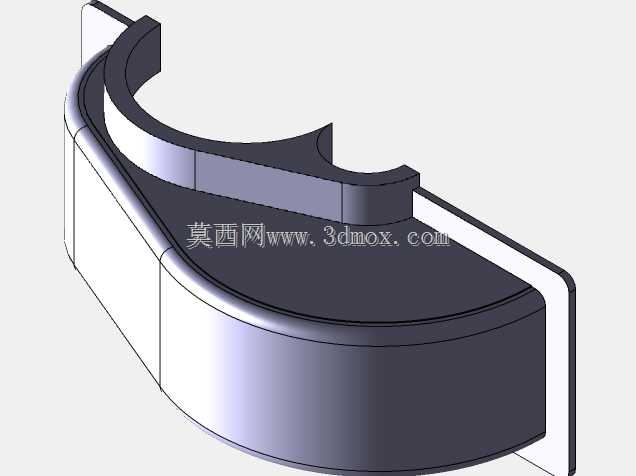

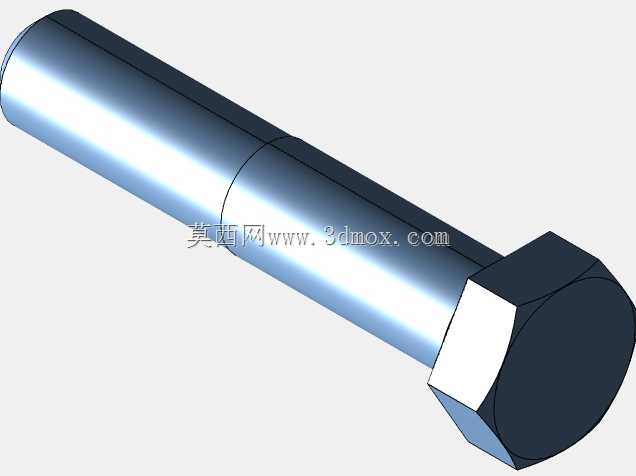

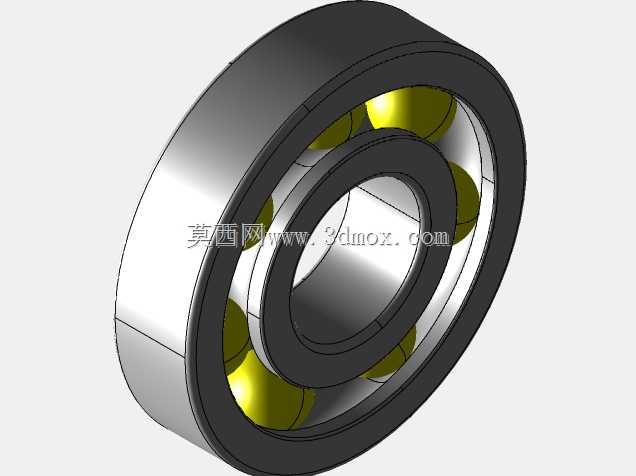

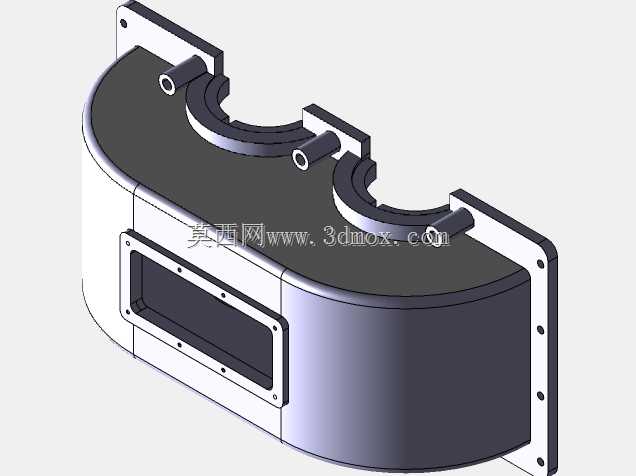

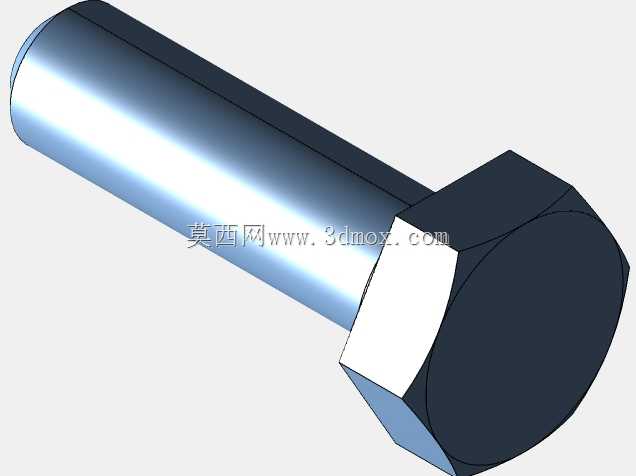

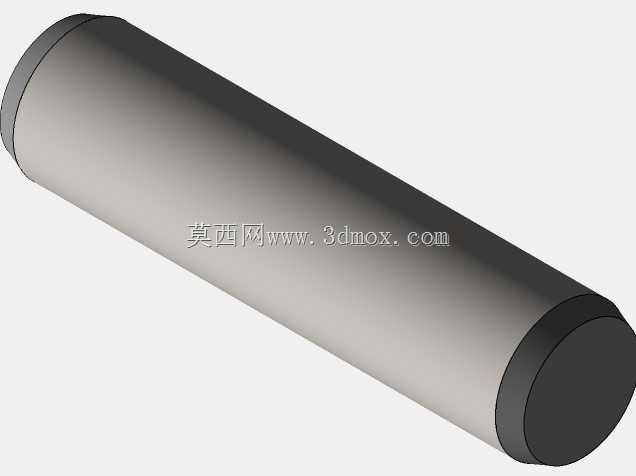

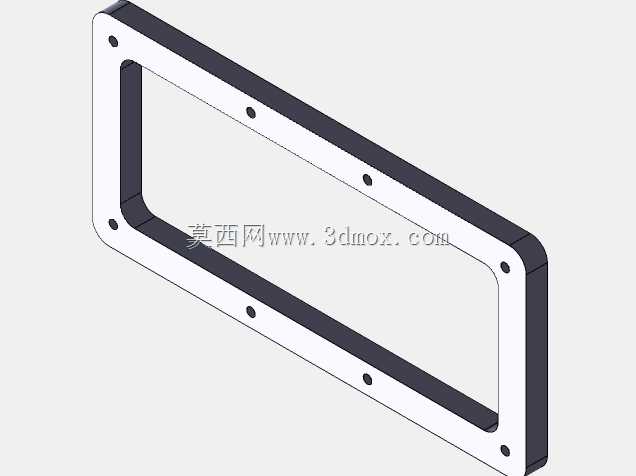

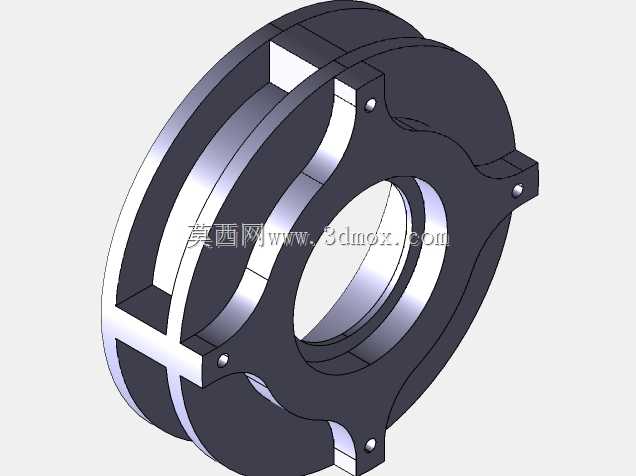

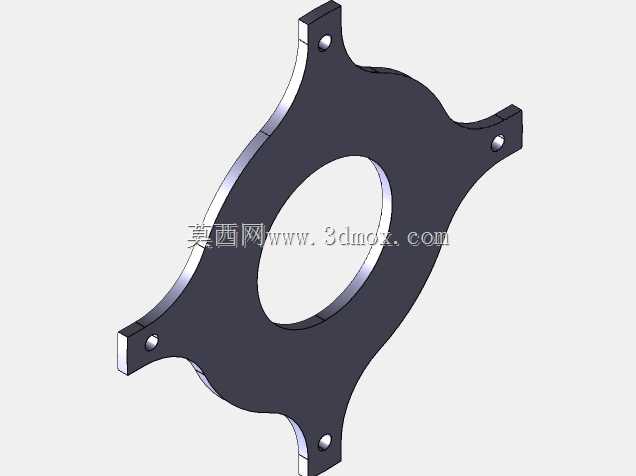

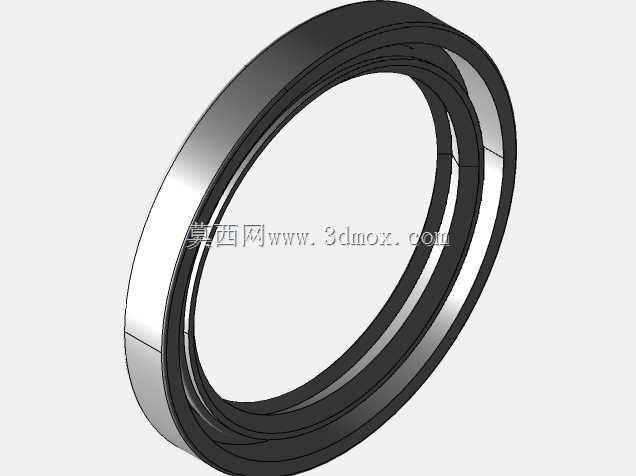

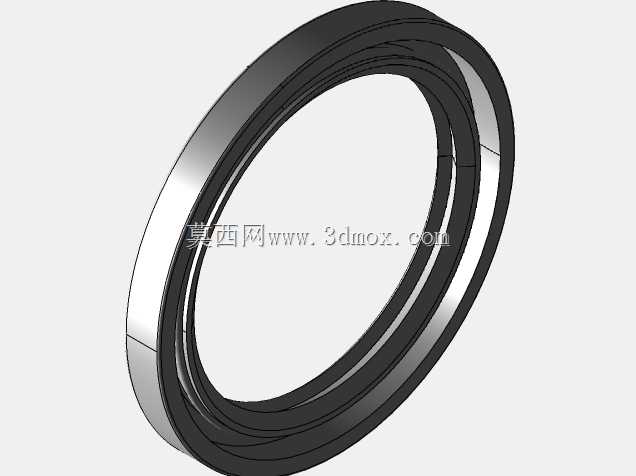

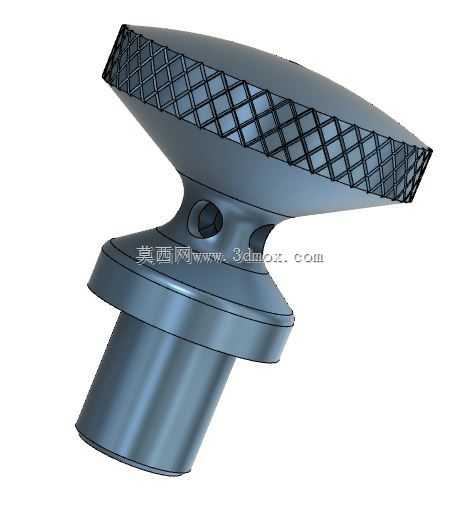

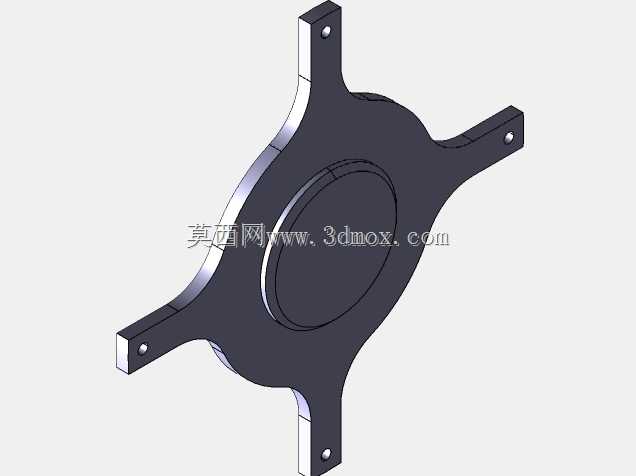

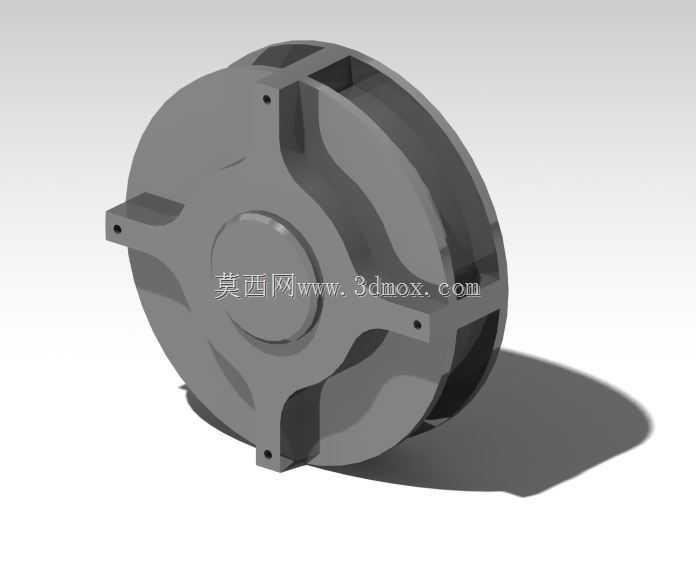

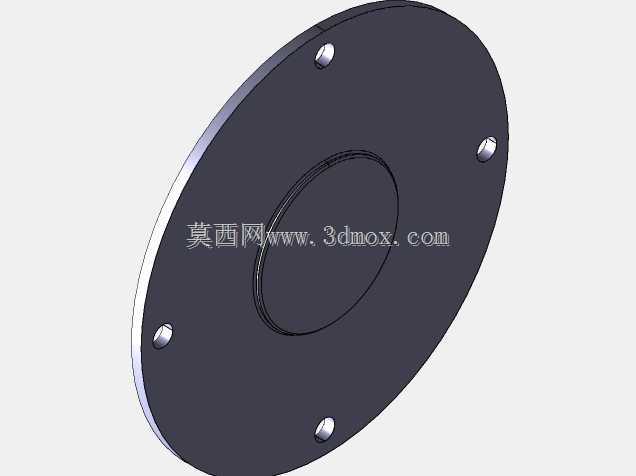

　　两级传动的布局可以在有限的箱体空间内实现更大的传动比，相比单级齿轮传动，同等传动比下二级结构的径向尺寸可以压缩30%左右，更适合安装空间局促的设备内部布局。反向传动的实现是通过两级齿轮的啮合转向传递完成，输入轴的回转方向经过第一对斜齿轮啮合后转向反转，再经过第二对斜齿轮啮合后再次反转，最终实现输入与输出端的反向回转需求，不需要额外增加惰轮来调整转向，减少了传动链上的零件数量，也就降低了传动过程的功率损耗，同时减少了故障点。从结构设计的思路来看，整个变速装置的壳体采用分体式矩形结构，上下壳体通过定位销定位、螺栓锁紧，加工时可以分别对上下壳体的轴承安装孔做同轴度精加工，保证齿轮轴的安装精度，避免因为轴系偏斜导致的齿轮偏磨、运转卡滞问题。每根齿轮轴的两端都采用深沟球轴承支撑，轴承外圈与壳体安装孔采用过渡配合，内圈与齿轮轴采用过盈配合，既可以承受传动过程中的径向载荷，也能抵消斜齿轮啮合时产生的少量轴向力，不需要额外加装推力轴承，简化了轴系的结构。齿轮的参数匹配上，两级传动的传动比做了合理分配，第一级高速级采用小模数斜齿轮，减少高速运转时的啮合冲击，第二级低速级采用稍大模数的斜齿轮，承受输出端的更大扭矩，避免低速级齿轮因为负载过大出现断齿风险。齿轮与轴的连接采用平键周向定位，轴肩做轴向定位，装配时不需要额外做复杂的定位结构，拆装维护也比较方便。

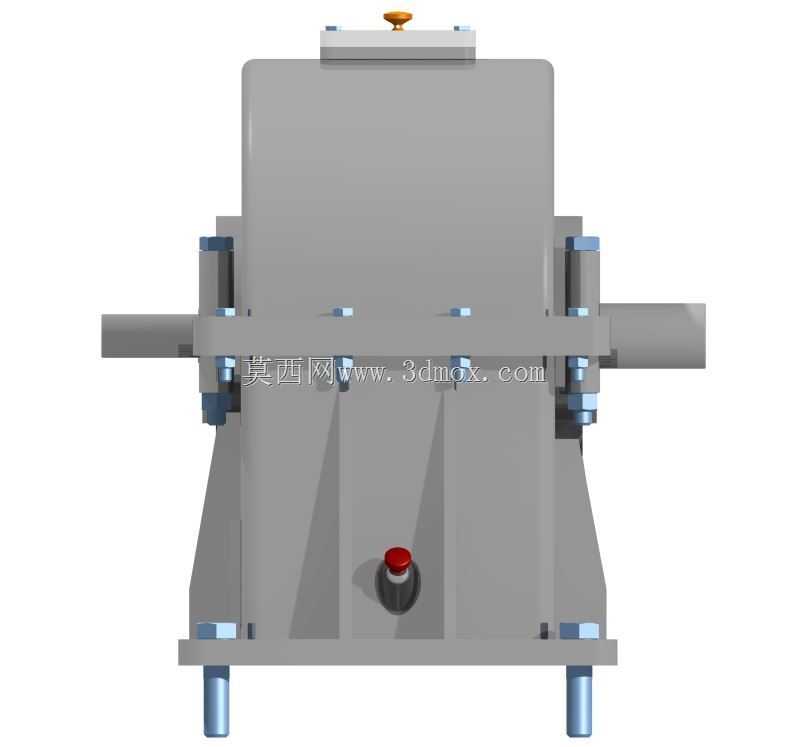

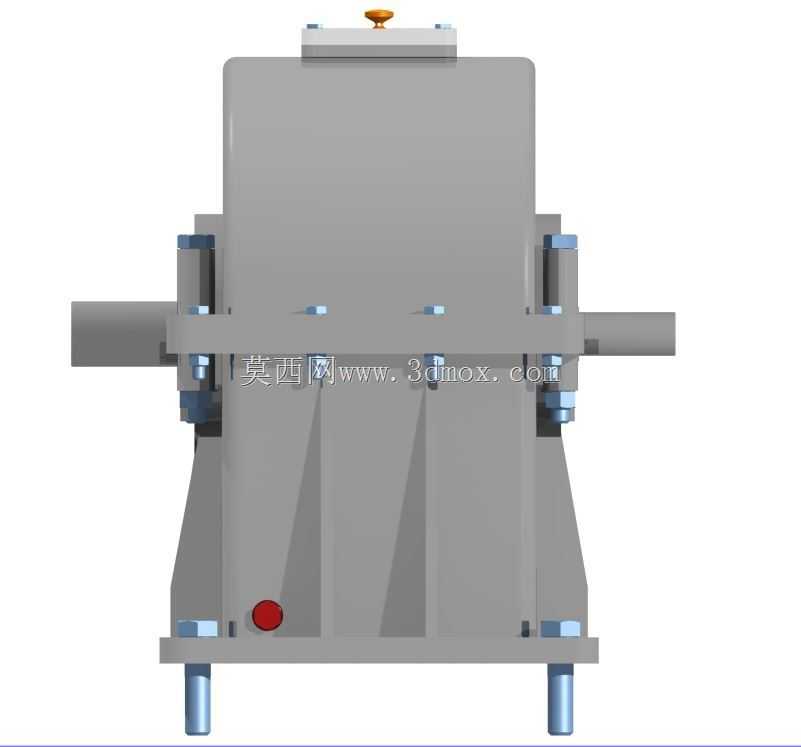

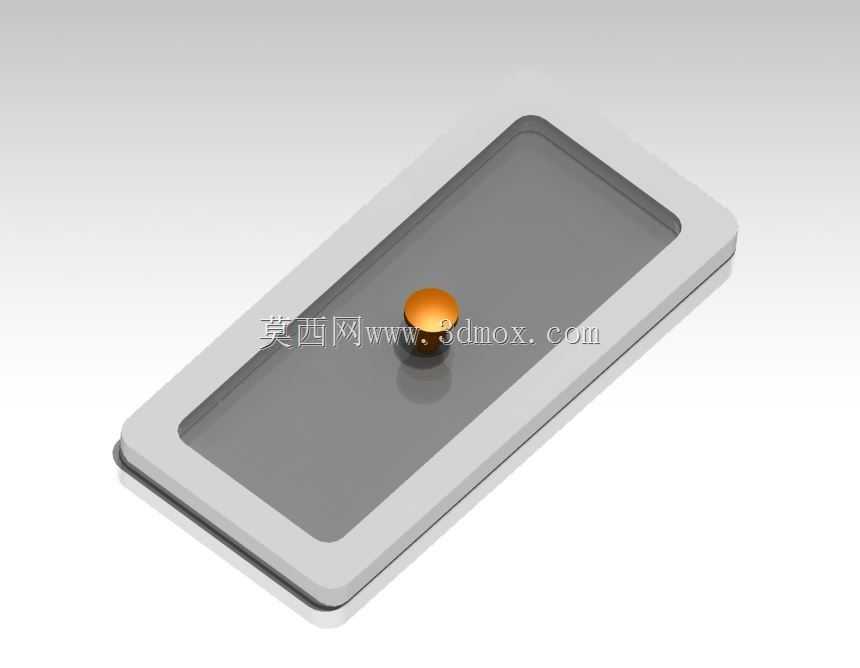

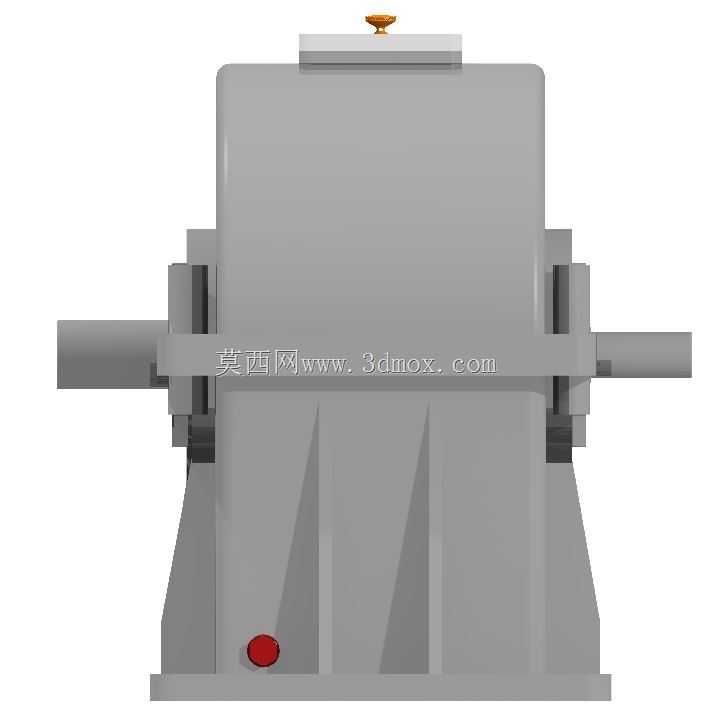

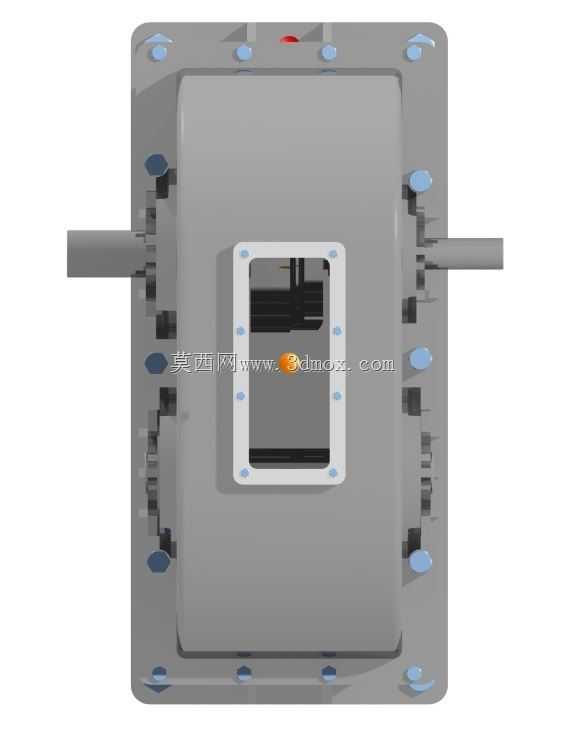

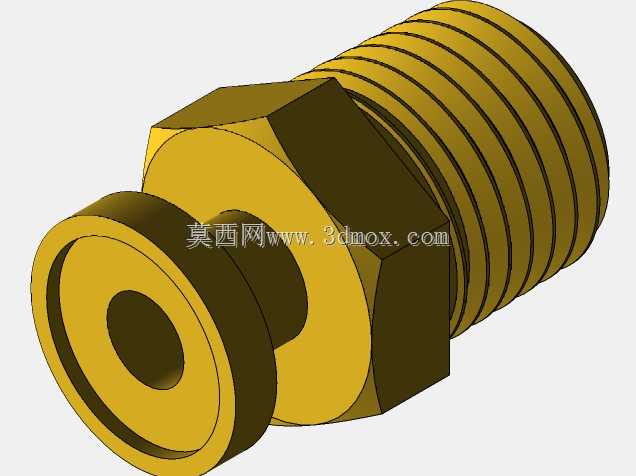

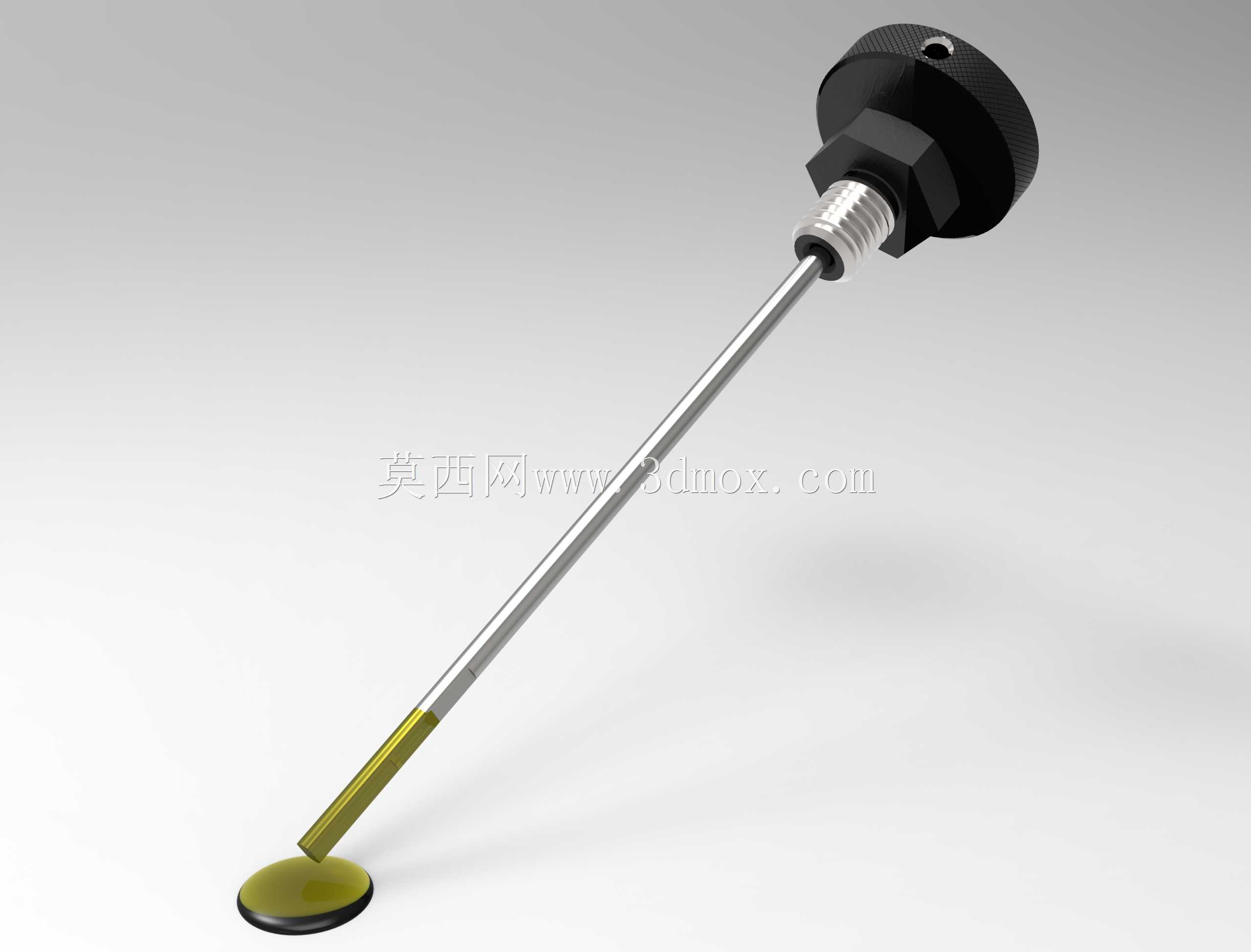

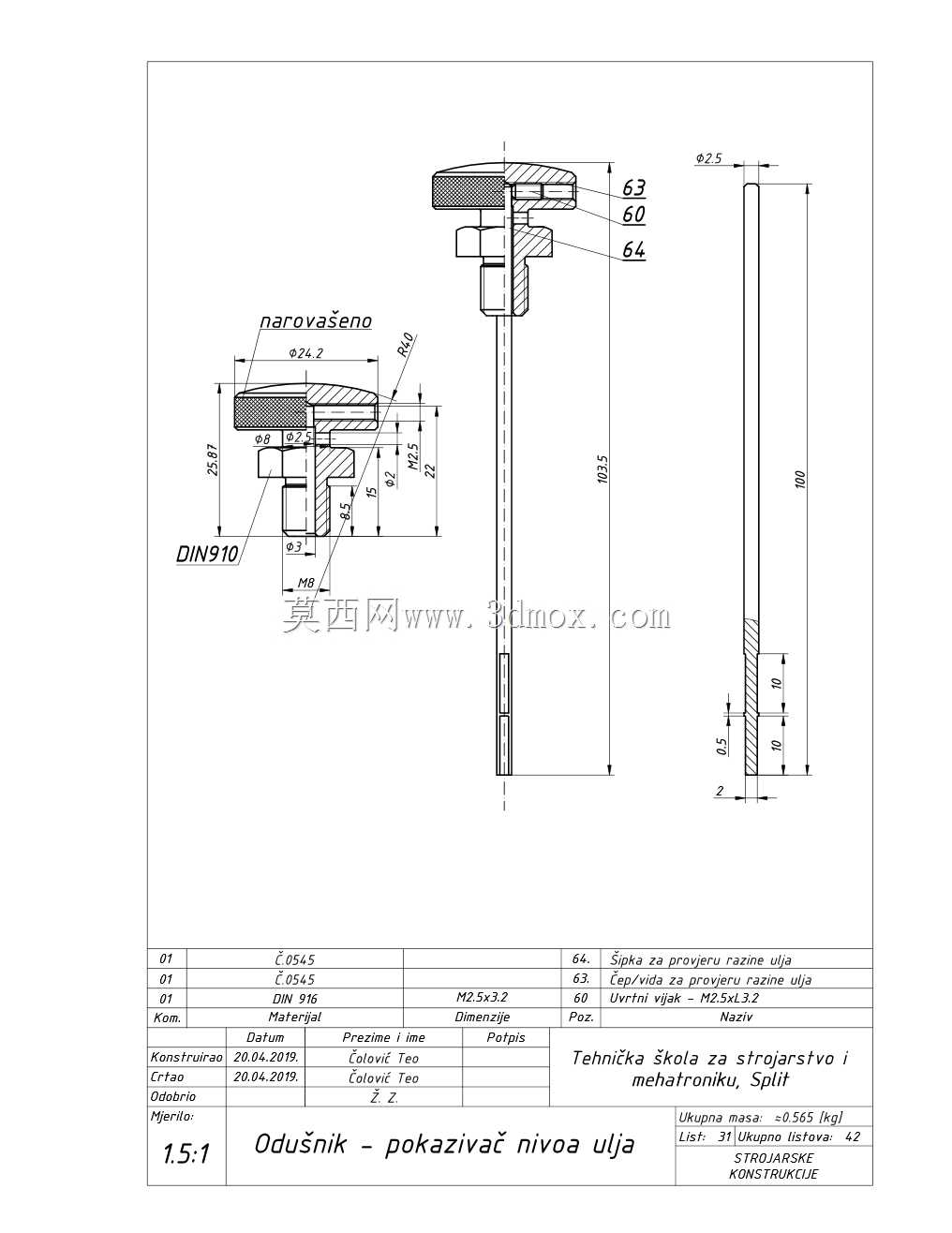

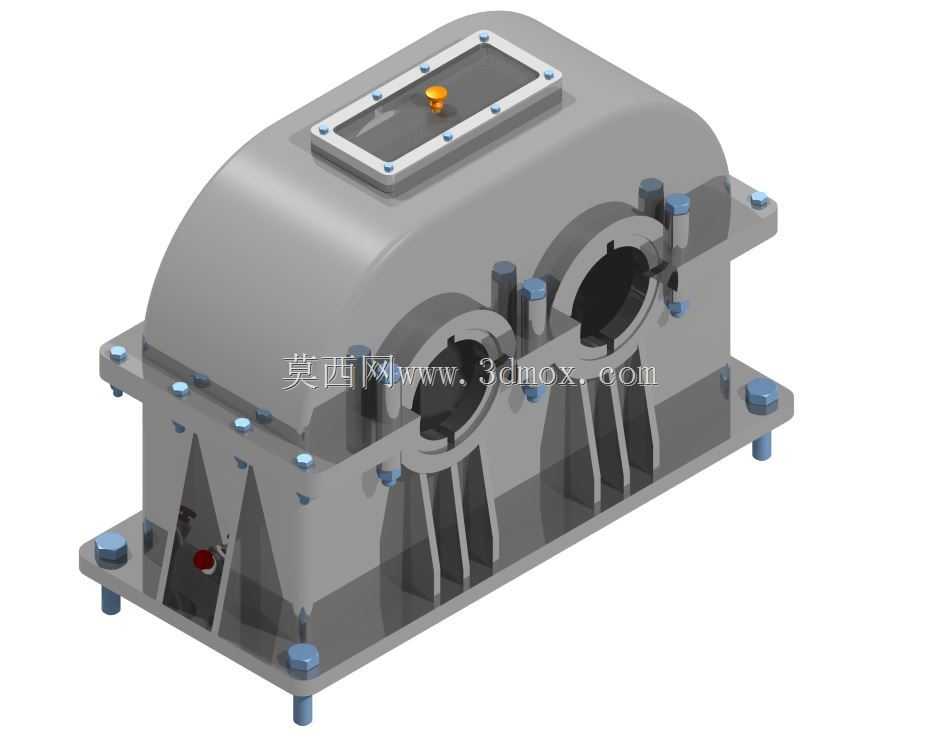

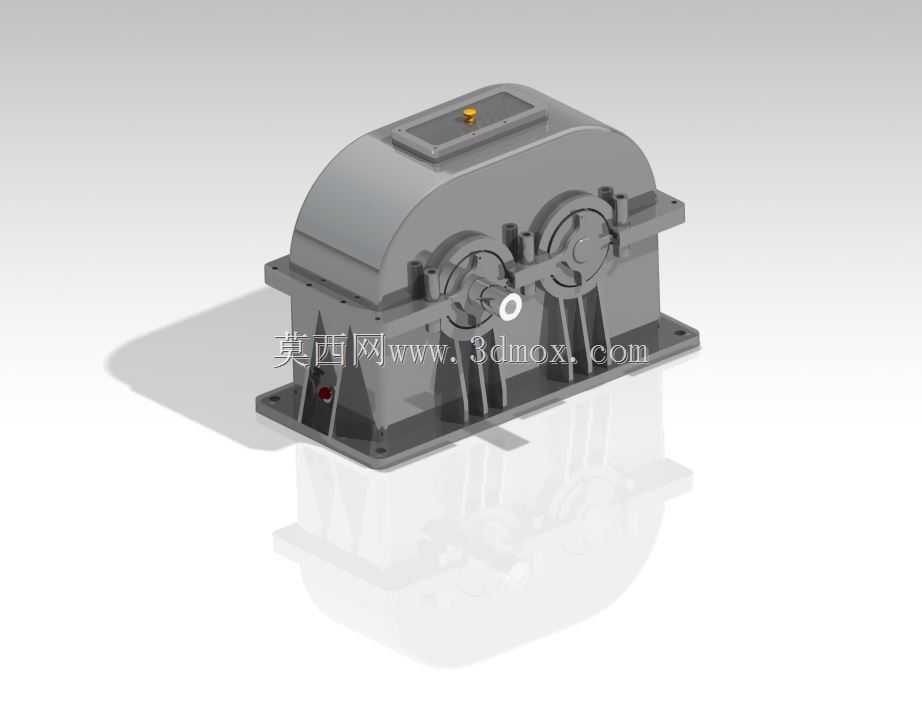

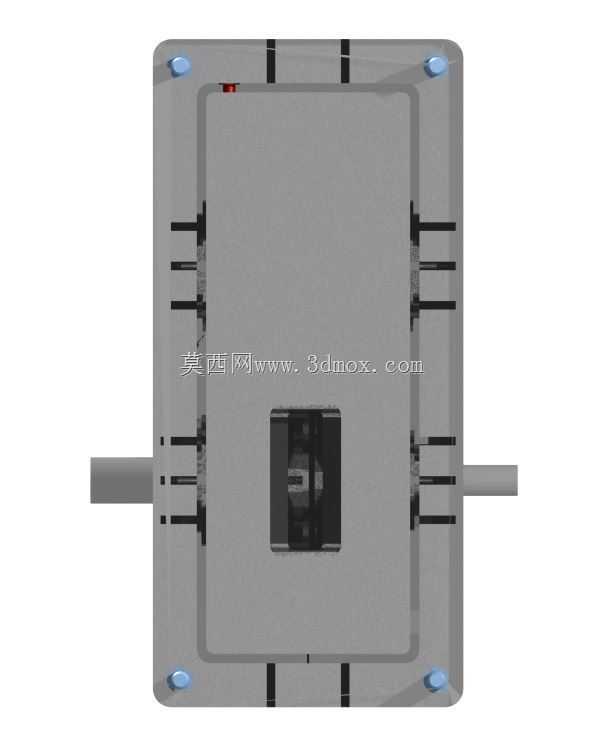

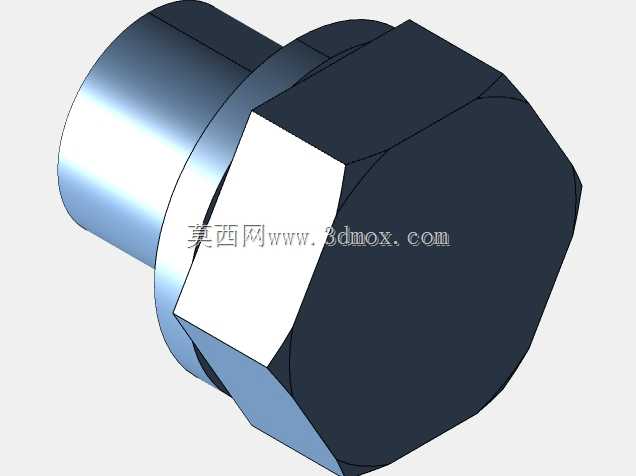

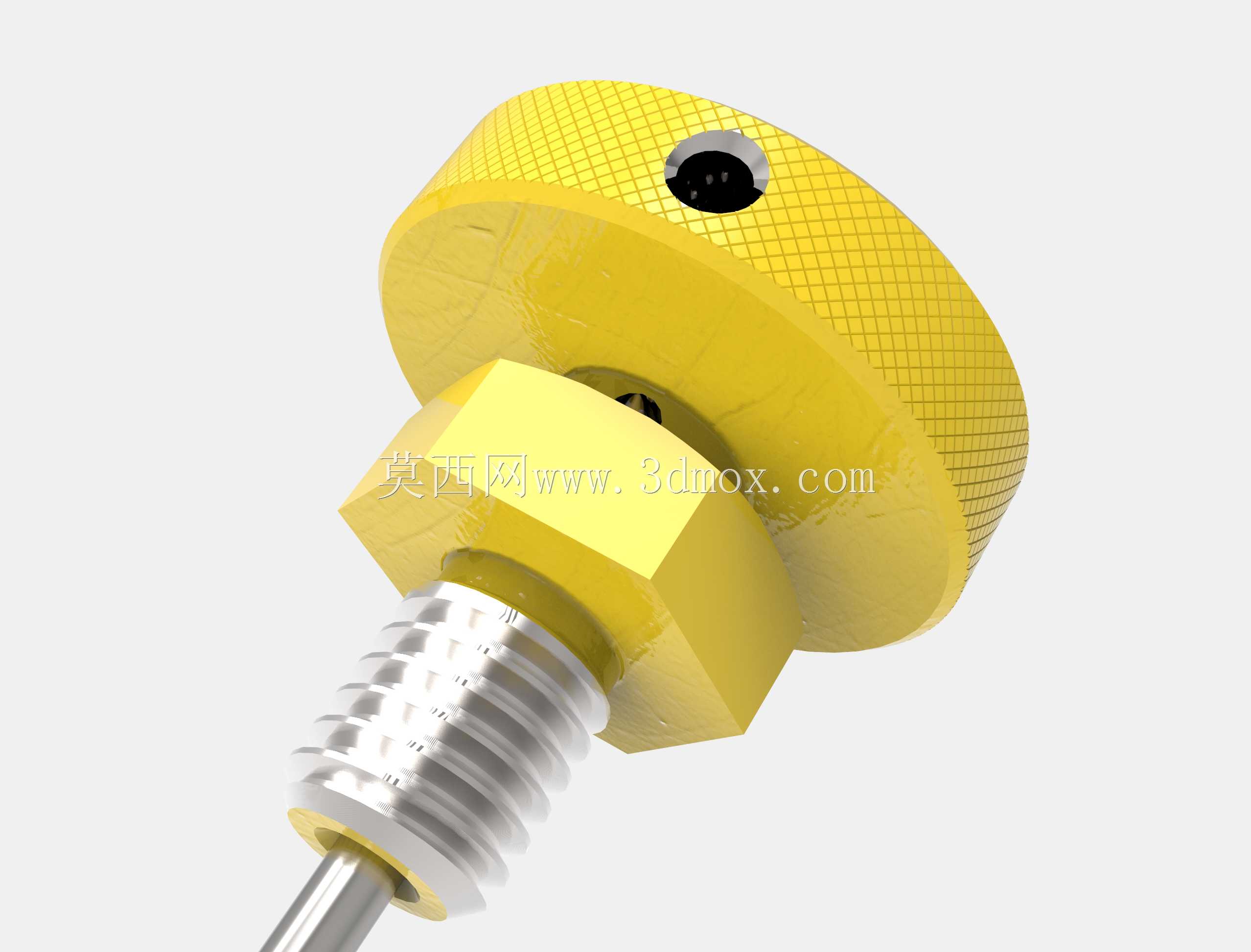

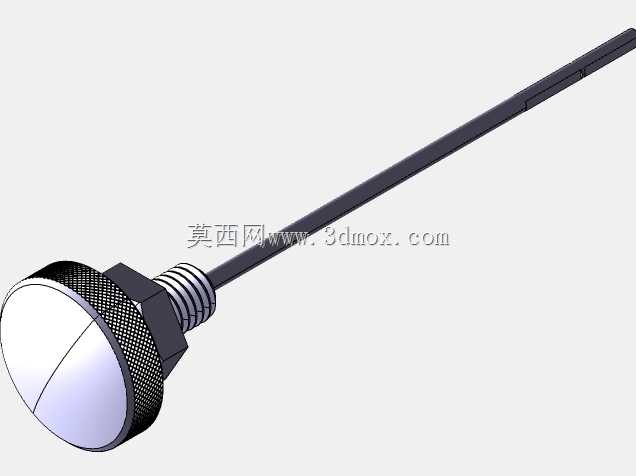

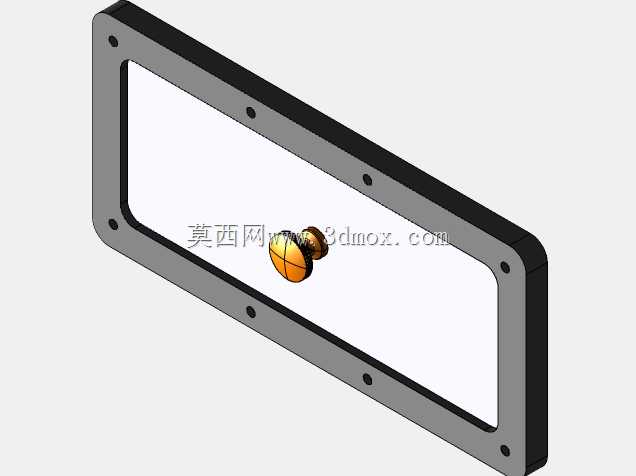

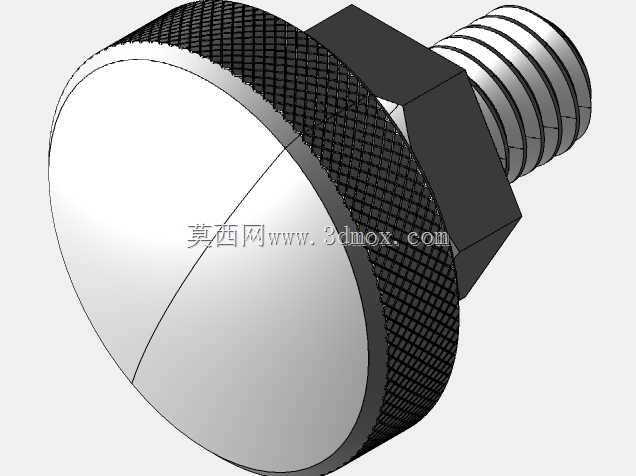

　　从安装边界来看，整个装置的壳体为规则矩形结构，底部预留了四个安装固定孔，安装孔的位置做了沉台设计，锁紧螺栓的头部不会突出壳体底面，保证安装时壳体底面与设备安装面可以完全贴合，不会出现安装倾斜。输入轴与输出轴都从壳体的同一侧伸出？不对，是根据反向传动的布局，输入轴与输出轴的中心距经过精确计算，保证与配套驱动电机、负载端的连接尺寸匹配，轴伸端都加工有标准键槽，可以直接配套联轴器、同步带轮或者链轮做动力传递，不需要额外对轴伸做二次加工。壳体的顶部预留了注油孔，日常维护时可以直接加注润滑脂或者齿轮油，不需要拆分壳体，底部预留了放油螺塞，长期使用后可以方便更换润滑油，减少维护的工作量。

　　在实际选型适配时，需要注意这套传动结构的额定输入转速范围，因为斜齿轮的线速度如果超过允许范围，会导致润滑失效、齿轮磨损加剧，适合输入转速在每分钟1500转以内的中小功率场景，额定输出扭矩可以满足小型输送、工装进给这类轻载传动需求。设计过程中对齿轮的侧隙做了合理控制，既不会因为侧隙过大导致传动回程误差过大，也不会因为侧隙过小导致齿轮运转时出现卡滞、热胀咬死的问题，常温环境下长期运转的温升控制在合理范围内，不需要额外加装散热结构。整个结构的所有零件都采用常规机械加工工艺即可完成，齿轮可以采用滚齿加工后做齿面淬火处理，保证齿面的硬度和耐磨性，壳体采用铸铁或者铝合金压铸都可以，根据使用场景的重量要求选择材质，铝合金壳体重量更轻，适合移动类设备，铸铁壳体减震性更好，适合固定安装的工业设备。
