八速顺序式变速箱内部传动结构

这套八速顺序式变速箱内部机构，核心面向高性能摩托、场地赛车这类对换挡响应速度有极致要求的动力传输场景，和传统民用手动变速箱靠同步器抵消转速差的结构逻辑完全不同，它依靠狗牙啮合结构完成档位切换，整套传动路径的设计完全围绕“快”做取舍，没有给民用车型常用的半联动、跳档操作留冗余空间。从实际装车的工况来看，这类变速箱不需要驾驶员按传统H型档槽找档位，只需要前后推拉档杆就能完成升档降档操作，换挡行程极短，整套换挡动作的执行时间比传统同步器变速箱缩短近40%，能让车手在赛道激烈驾驶时把注意力更多放在走线和刹车控制上，不用分心确认档位位置。

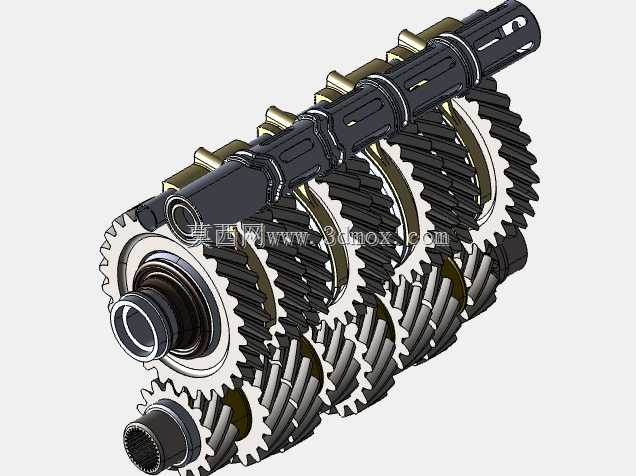

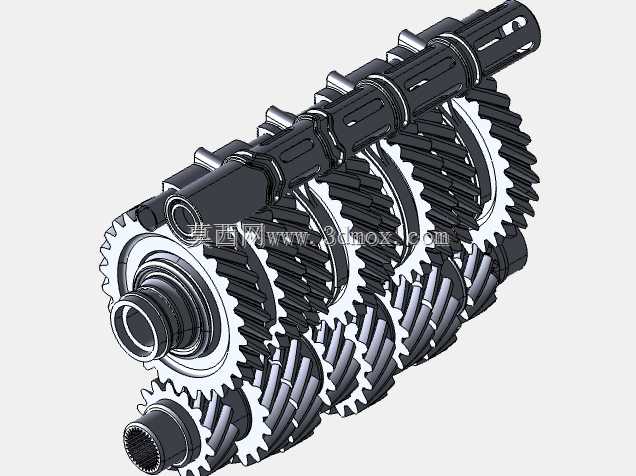

从内部结构的设计逻辑来看，输入轴、输出轴采用平行轴布置，所有斜齿轮按照档位速比依次排布在两根轴上，常啮合状态的齿轮组通过狗牙套和轴完成锁止传递动力，没有同步器的摩擦锥环结构，换挡时只需要狗齿和卡槽完成啮合，动力中断的时间被压缩到极短，能最大程度减少加速过程中的动力损失。斜齿轮的齿形参数经过修形处理，啮合重合度比直齿轮更高，高速传动时的冲击和噪音更低，能承受大扭矩输入下的连续载荷，适配大马力改装发动机的动力输出特性。轮毂结构和轴的配合采用花键连接，保证扭矩传递过程中没有旷量，换挡执行机构的拨叉定位精度控制在0.1mm以内，避免换挡过程中出现打齿、脱档的问题。

安装边界上，整套内部机构的轴向尺寸经过紧凑化设计，输入输出轴的中心距按照赛用变速箱壳体的通用安装尺寸做匹配，不需要额外改动壳体就能适配多数后驱赛用车型的传动布局，轴端的轴承安装位、油封位都采用行业通用的标准尺寸，后期维护更换配件不需要单独定制非标件。传动系统的润滑路径设计兼顾了高速行驶时的飞溅润滑需求，齿轮排布的位置能保证车辆在大加速度过弯、急加速急减速时，箱体内的润滑油都能被齿轮带到各个啮合点位，不会出现局部干磨的情况。

和传统民用手动变速箱不同，这套结构刻意限制了跳档操作的可能性，驾驶员必须按照档位顺序依次升档或者降档，虽然牺牲了日常驾驶的灵活性，但能避免赛道激烈驾驶时误挂档位导致的发动机超转、传动系统过载问题，从结构层面降低操作失误带来的机械故障概率。狗牙啮合的齿端做了倒角导向设计，即使在转速差较大的状态下完成换挡，也能顺利滑入卡槽完成啮合，不需要像同步器变速箱那样等待转速匹配，进一步压缩换挡耗时。所有齿轮的材料选型都偏向高载荷工况，齿面经过硬化处理，能承受连续高负荷换挡带来的冲击，整套机构的耐用性完全满足赛事全赛季的使用需求，不需要频繁拆解更换易损件。
