车床尾座进给锁紧机构三维结构

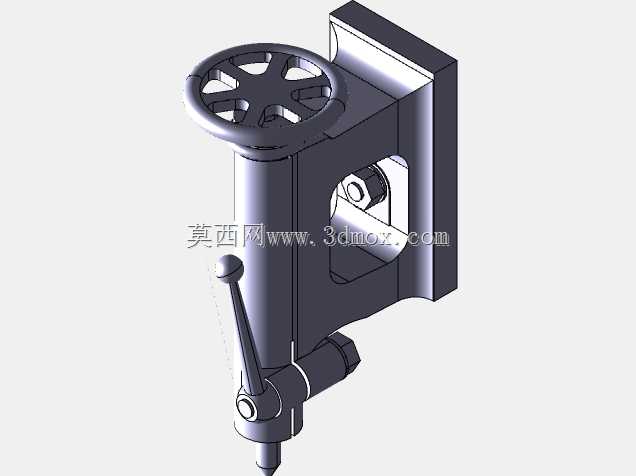

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件顶持、孔系加工进给的核心功能部件，其安装基准直接贴合车床床身的导轨面，沿床身纵向的移动行程需要匹配对应车床的最大加工长度边界，安装时需要保证尾座套筒轴线与主轴轴线的同轴度误差控制在0.02mm/100mm以内，否则会出现加工锥度、顶持偏载等问题。这款尾座的结构设计围绕手动操作的便捷性与锁紧可靠性展开，顶部的辐条式手轮直接连接尾座内部的丝杠副，转动手轮即可带动套筒实现轴向进给，手轮的辐条开孔设计既降低了操作时的转动惯量，也方便操作人员在大行程进给时快速施力，手轮旁侧的偏心锁紧手柄，可在套筒进给到位后快速压合锁紧块，抱紧套筒外壁避免加工过程中出现轴向窜动，尤其是在钻孔、铰孔工序中，可靠的锁紧能直接避免刀具崩损、孔壁粗糙度超差的问题。

　　从结构布局来看，尾座的主体采用箱型铸造结构，内部预留了丝杠安装腔与套筒导向孔，导向孔的长径比设计为3:1，足够的导向长度可以保证套筒进给时的直线度，避免伸出过长时出现低头现象；尾座与床身贴合的安装面经过刮研处理，配合压板结构可将尾座牢牢固定在床身导轨的任意位置，针对大重量工件顶持的场景，尾座底部还预留了锁紧螺栓的安装位，可进一步强化固定刚度。实际加工场景中，尾座的功能覆盖两类核心工序：一类是轴类零件装夹时的活动顶持，通过套筒伸出带动顶尖顶住工件端面的中心孔，配合卡盘形成一夹一顶的装夹结构，大幅提升长轴加工时的装夹刚度，降低切削振动；另一类是孔加工刀具的装夹，将顶尖更换为钻头、铰刀等刀具后，通过手轮进给即可完成轴类零件端面的中心孔、轴向通孔的加工，此时尾座的进给手感直接影响孔加工的进给均匀性，这款结构的丝杠采用梯形螺纹设计，具备自锁特性，即便操作人员松开手轮，套筒也不会因为切削反力出现回退，能有效保障加工过程的稳定性。

　　设计过程中需要重点考量几个边界条件：首先是套筒的行程范围，需要匹配常规车床的加工需求，套筒伸出最大长度时，其与导向孔的配合长度不能低于总长度的三分之一，避免出现卡滞；其次是锁紧机构的压紧力，偏心手柄的压合行程需要匹配锁紧块的弹性变形量，既要保证锁紧后套筒无窜动，也要避免压合力过大导致套筒变形影响进给顺畅度；最后是手轮的操作高度，需要匹配普通车床的操作人机工程，操作人员站在床身侧方时，无需过度抬臂即可转动手轮、扳动锁紧手柄，减少长时间操作的疲劳感。

　　从安装适配性来看，这款尾座的导轨安装面尺寸可适配多数中小型卧式车床的床身导轨规格，安装时仅需要配刮底部贴合面、调整同轴度即可完成装配，不需要对床身进行额外改造；尾座主体的侧壁开设了观察窗口，可直接查看内部丝杠的润滑状态与磨损情况，日常维护时可通过注油孔直接向丝杠副、套筒配合面加注润滑油，降低日常维护的拆解工作量。在切削受力层面，尾座需要承受钻削时的轴向反力，因此主体壁厚的设计经过刚度校核，在最大顶持力工况下，主体的变形量控制在0.01mm以内，不会因为受力变形导致顶持偏移；套筒采用调质处理的钢材加工，表面硬度达到HB220-250，具备足够的耐磨性能，长期使用后导向面的磨损量极小，可长期保持进给精度。
