车床配套用可调式尾座结构设计

项目分类:机床 发布时间:2025-09-16 ID:1080402
  • 车床配套用可调式尾座结构设计
  • 车床配套用可调式尾座结构设计
  • 车床配套用可调式尾座结构设计
  • 车床配套用可调式尾座结构设计
  • 车床配套用可调式尾座结构设计
  • 车床配套用可调式尾座结构设计

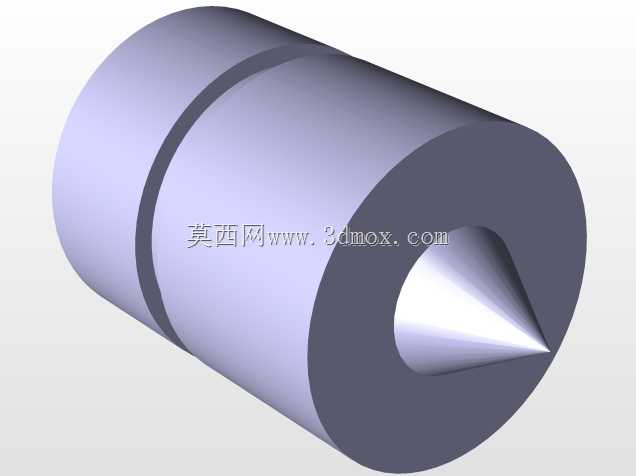

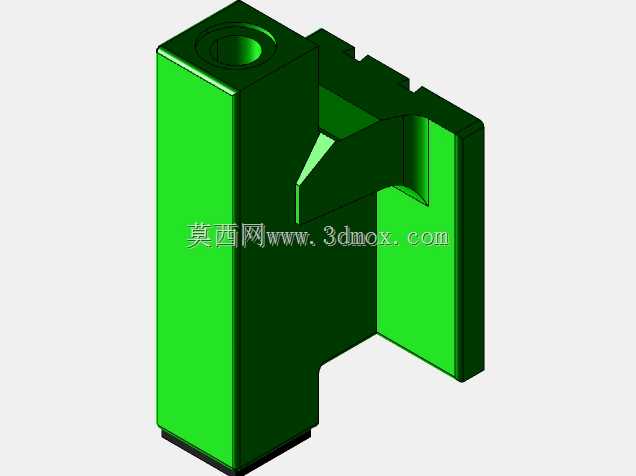

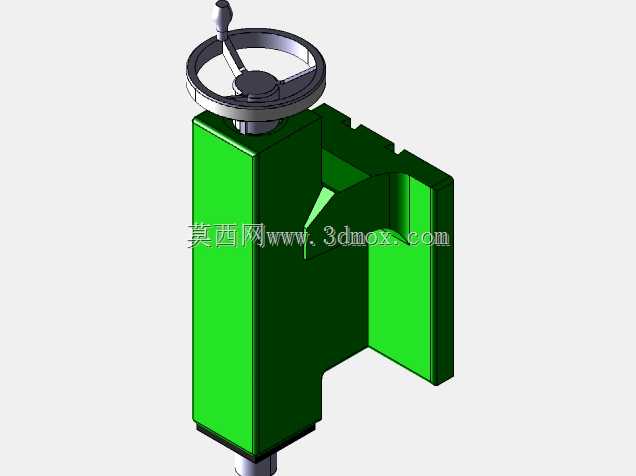

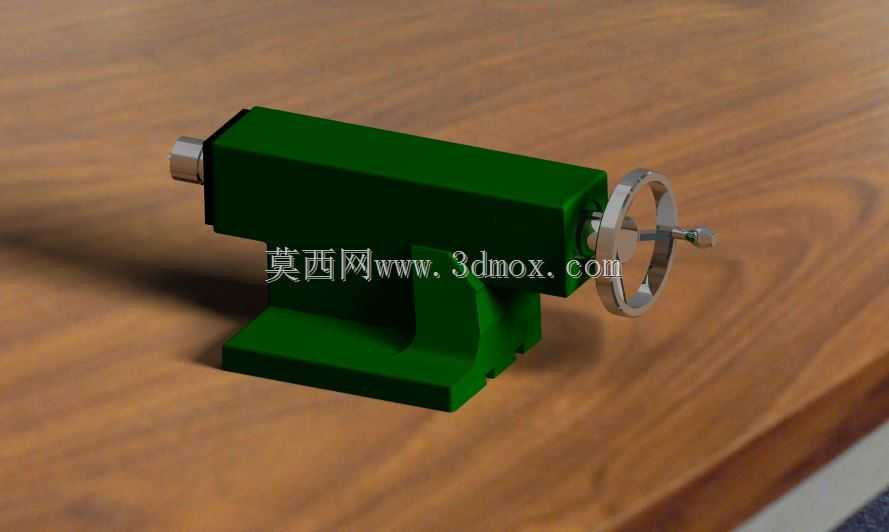

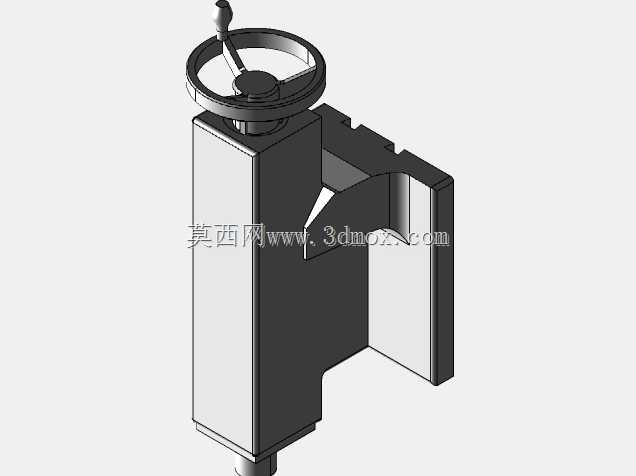

  在常规金属切削加工场景里,尾座是卧式车床、木工车床不可或缺的配套功能部件,部分卧式铣床搭配回转台使用时,也会借助同结构尾座完成长轴类工件的端部支撑,抵消切削过程中工件受径向切削力产生的挠曲变形,避免加工振纹、工件甩动等问题,保障加工精度与操作安全。从实际使用逻辑来看,尾座的核心功能是通过可伸缩的顶尖结构,对装夹在主轴卡盘上的长轴、杆类工件另一端提供可调节的顶紧支撑,针对不同长度的加工工件,可通过手轮驱动内部丝杠结构带动套筒伸缩,调整顶尖的伸出量,适配不同装夹间距的加工需求,顶紧力可通过手轮转动圈数灵活控制,既不会因顶紧力过小导致工件松动,也不会因顶紧力过大造成工件端部变形、顶尖磨损加剧。这款尾座的整体结构采用分体式铸造基体设计,底部为带安装定位槽的安装基座,基座上方集成了套筒容纳腔体与手轮传动安装位,整体外形做了圆角过渡处理,避免铸造应力集中,同时减少加工车间内操作时的磕碰风险。基座底部的定位槽与机床床身的导轨轮廓完全匹配,安装时可沿床身导轨轴向滑动,调整到对应工件长度的位置后,通过底部的压紧锁紧机构将尾座整体固定在床身上,不会在加工受力时发生轴向窜动。

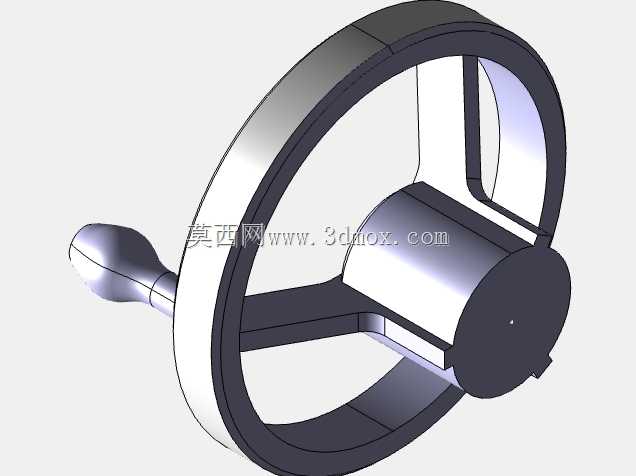

  从设计思路层面,这款尾座优先考虑了车间实际使用的可靠性与维护便捷性,套筒与基体腔体之间采用间隙配合加润滑注油孔的设计,长期使用磨损后可通过更换铜套快速恢复配合精度,无需整体更换尾座基体;手轮与丝杠的连接位置设置了止推轴承,承受顶紧工件时的轴向反作用力,转动手轮时手感顺滑无卡滞,即便顶紧大重量长轴工件,也不会出现手轮转动费力的情况。套筒的伸缩行程做了明确的硬限位设计,避免操作时套筒伸出过长脱离基体腔体,造成顶尖脱落、工件飞出的安全隐患;手轮边缘做了滚花处理,操作人员手上沾有切削液、金属切屑时也能稳定转动手轮,不会出现打滑问题。

  在安装边界尺寸上,这款尾座的基座宽度适配常规中小型卧式车床的床身导轨间距,整体高度与对应机床的主轴中心高完全匹配,安装后顶尖的中心轴线与主轴回转轴线保持同轴,不会出现工件装夹后别劲的问题;顶尖采用标准莫氏锥孔安装结构,可根据加工需求更换固定顶尖、回转顶尖、钻夹头等不同功能附件,除了支撑工件外,还可完成钻孔、铰孔、攻丝等轴端加工工序,拓展机床的加工范围。日常使用过程中,尾座的滑动导轨面、丝杠传动副需要定期加注润滑脂,减少移动和转动时的磨损,锁紧机构的压紧块需要定期检查磨损情况,当压紧块磨损导致锁紧力不足时,可通过调整锁紧螺栓的预紧量恢复锁紧效果,避免加工过程中尾座移位。

  针对木工车床的使用场景,这款尾座的结构同样适配,仅需将金属切削用顶尖更换为木工专用的梅花顶尖,即可完成木料的顶紧装夹,承受木料高速旋转时的切削冲击力,不会出现松动移位问题。从结构受力角度分析,尾座的基体采用加厚铸造结构,腔体壁厚均匀,可承受最大顶紧力下的结构变形量控制在0.02mm以内,保障长轴类工件加工时的同轴度要求,即便是进行大切深的粗加工工序,尾座也能提供稳定的支撑,不会因受力产生明显形变影响加工精度。
