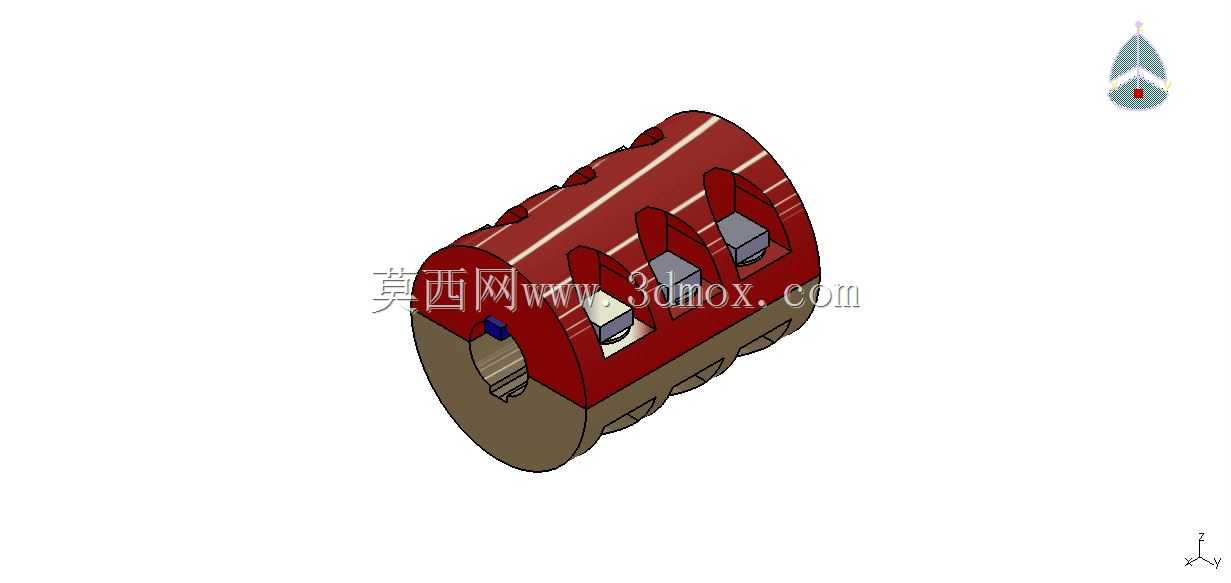

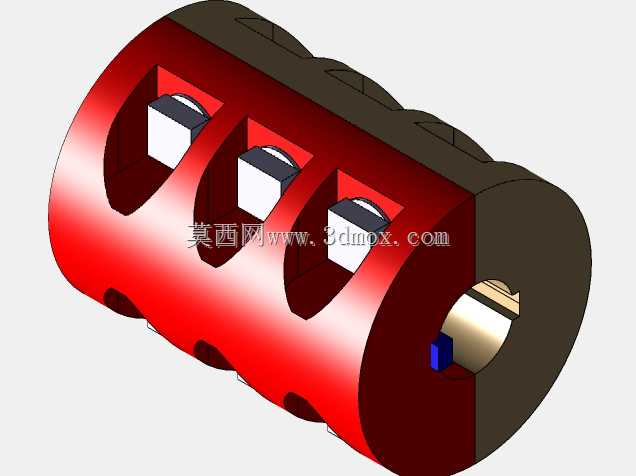

侧开口夹紧式刚性套筒联轴器结构

在中小功率传动的轴系连接场景里，这类侧开口夹紧结构的套筒联轴器，常被用在对同轴度要求较高、载荷平稳无剧烈冲击的传动链路中，比如小型输送线的动力输出端、实验室小型试验台的电机与负载连接、轻工包装设备的辊筒传动端，相比传统的整体式套筒联轴器，它不需要在轴端做过长的轴向让位空间，安装维护时不用挪动两端的动力单元和负载单元，只需要松开夹紧螺钉就能完成拆装，大幅降低了现场维护的工作量。

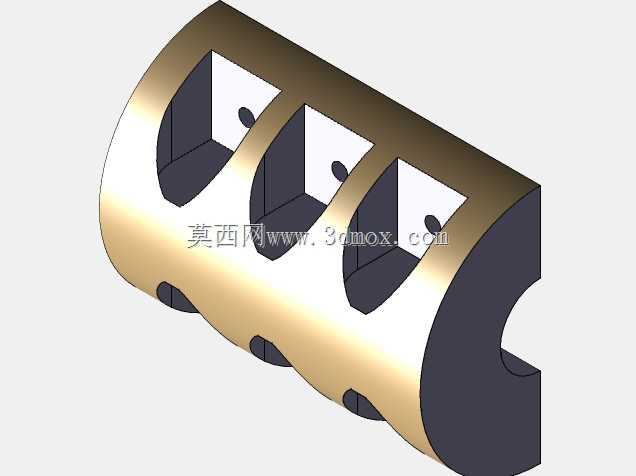

从结构功能上看，它保留了套筒联轴器扭转刚性足、传动无背隙的核心优势，同时解决了整体套筒拆装不便的痛点：套筒本体从单侧沿轴向开出通槽，让套筒具备一定的径向弹性变形量，轴件从键槽位置对准插入套筒内孔后，通过沿套筒轴向排布的多组内六角螺钉，将开口两侧的套筒壁向中心收紧，抱紧两侧的连接轴，配合键槽实现扭矩传递。这种结构属于刚性联轴器范畴，不具备补偿两轴相对偏移的能力，因此安装时需要严格保证两端轴的同轴度，径向偏移量建议控制在0.05mm以内，角向偏移不超过0.05°，否则会在运转过程中产生额外的附加载荷，加剧轴和轴承的磨损。

设计这类联轴器时，首先要根据传递的额定扭矩确定套筒的内孔直径范围和壁厚，通常套筒的外径会取内孔直径的1.5-2倍，保证足够的扭转强度，开口槽的宽度一般取3-8mm，根据套筒外径尺寸调整，既要保证拧紧螺钉时套筒能产生足够的径向变形抱紧轴面，又要避免开槽过宽导致套筒整体刚性下降。沿套筒轴向排布的螺钉数量通常为3-6组，螺钉的规格根据抱紧力需求计算确定，螺钉孔的位置要避开套筒的应力集中区域，相邻螺钉的间距保持均匀，保证整个套筒长度方向上的抱紧力一致，避免出现局部抱紧力不足导致轴与套筒之间产生相对滑动。套筒内孔的表面粗糙度建议控制在Ra1.6-Ra3.2之间，既保证足够的摩擦系数传递扭矩，又避免表面过于粗糙导致安装时刮伤轴表面。

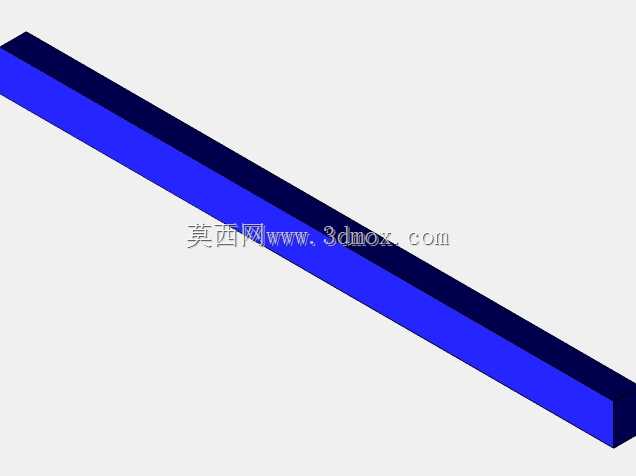

从安装边界来看，这类联轴器的轴向长度通常为内孔直径的2.5-3倍，安装时需要在套筒的径向预留足够的扳手空间，方便拧紧夹紧螺钉，径向操作空间至少要比套筒外径大20mm以上，不需要额外预留轴向的拆装空间，这点对于安装空间紧凑、两端设备位置固定无法挪动的场景非常友好。套筒的内孔可以根据两端轴的实际直径做等径或者异径设计，适配不同直径的轴连接需求，键槽的尺寸按照GB/T 1095的标准设计，保证和常用平键的适配性。在实际选型应用中，需要核算螺钉拧紧后产生的抱紧摩擦力矩加上键的传递扭矩总和，要大于设备额定扭矩的1.5-2倍，保证传动过程中不会出现打滑失效。同时因为是刚性连接结构，不适合用在频繁正反转、启动冲击大的传动场景，也不适合高速传动链路，通常适用的线速度不超过5m/s，转速根据套筒的动平衡等级确定，常规未做动平衡处理的结构，建议工作转速不超过1500rpm。

在建模过程中，需要重点关注开口槽的圆角处理，槽的根部要做R1-R2的圆角过渡，避免热处理和受力时产生应力集中导致套筒开裂，螺钉孔的沉头深度要控制合理，保证螺钉拧紧后头部不高出套筒外圆表面，避免运转时剐蹭周边的防护结构。套筒的两端可以做小尺寸的倒角，方便轴件插入安装，内孔的键槽要和两端轴的键槽位置对齐，保证安装时键能顺利装入。
