可动式曲柄滑块传动结构三维建模

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲床的冲压执行端、内燃机的活塞动力输出端、小型送料机构的直线驱动端都能看到它的身影，核心作用是把连续的回转运动精准转换成往复直线运动，也可以反向将直线往复输入转化为回转输出，适配的工况覆盖从轻载的精密送线设备到中载的冲压加工设备多个场景。做这套结构建模的时候，最先敲定的是曲柄的回转中心与滑块运动导轨的平行度公差，这直接决定了后续机构运行时的卡顿概率——如果曲柄安装面和导轨导向面的平行度超过0.02mm，连杆摆动时就会产生额外的侧向分力，不仅会加速滑块与导轨的磨损，还会在高速运转时产生明显的振动噪音。

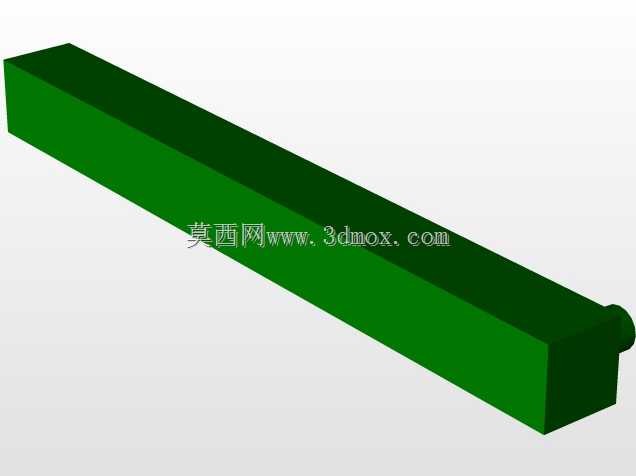

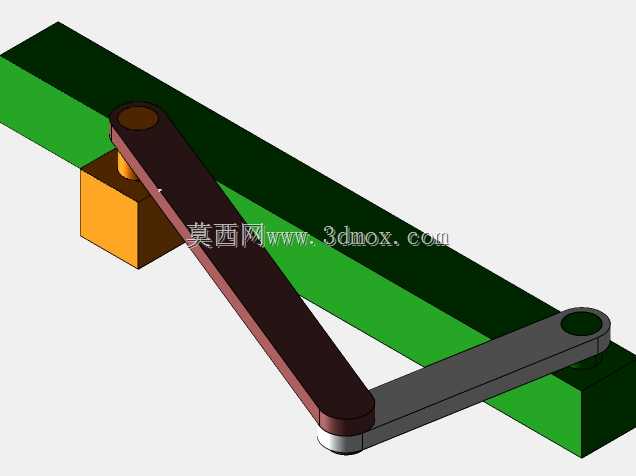

　　结构组成上没有冗余零件，核心就是固定安装的基座、带安装轴孔的曲柄、两端带铰接孔的连杆、沿导轨滑动的滑块四个部分，基座上集成了曲柄的回转支撑位和滑块的直线导向槽，导向槽的截面做了矩形限位设计，能避免滑块运动时出现侧倾偏移，不需要额外加装导向压条就能保证运动精度。曲柄的偏心距是整个结构的核心参数，它直接决定了滑块的最大行程，建模时把偏心距和连杆长度的比值控制在1:3.5，这个比例下机构的传动压力角始终处于合理区间，不会出现传动死点，就算是反向驱动（滑块作为主动件推动曲柄回转）也能顺畅运行，不会在行程端点出现卡滞。

　　铰接位置的配合间隙也做了针对性设定，曲柄与连杆、连杆与滑块的铰接轴都采用基孔制间隙配合，间隙控制在0.01-0.015mm之间，既保证铰接处转动灵活无卡滞，又不会因为间隙过大导致运动过程中出现回程误差，要是用在精密送料类场景，这个间隙还可以进一步缩小到0.008mm，搭配自润滑衬套就能满足微米级的送料精度要求。安装边界上，基座的底面做了四个沉头安装孔，孔位间距按照标准型材安装尺寸设定，可以直接固定在欧标40系列铝型材工作台上，不需要额外加工转接板；曲柄的输入端预留了标准轴径的连接位，可以直接对接伺服电机、减速电机的输出轴，也可以通过同步轮、齿轮组接入设备的主传动链。

　　滑块的顶面做了T型槽设计，方便安装不同的执行末端，比如安装冲头就可以完成小型零件的冲压加工，安装夹爪就可以完成直线往复送料动作，安装活塞头就可以适配小型气动、液压的动力转换结构。建模过程中特意做了全局干涉检查，在整个运动行程内，连杆摆动时不会和基座的导向槽侧壁、曲柄的支撑座产生碰撞，所有运动部件的安全间隙都留足了0.5mm以上，就算加工时存在小范围的尺寸公差，也不会出现装配后运动干涉的问题。针对不同的应用场景，这套结构还可以做参数化调整，比如需要大行程输出时，只需要调整曲柄的偏心距和对应的连杆长度，不需要改动基座的导向槽和安装孔位；需要重载工况时，可以把铰接轴的直径加大，滑块的导向面宽度加宽，提升整体结构的刚性，应对大负载的冲击。很多刚接触机械设计的人做曲柄滑块结构时，经常会忽略连杆长度和偏心距的比例关系，要么把连杆做的太短导致压力角过大传动效率低，要么把偏心距做的太大导致机构运转时惯性力过大，这套建模里的参数都是经过实际工况验证的合理区间，直接拿来调整参数就可以用到不同的设备设计里，能省去很多前期计算和验证的时间。另外，导轨的长度也做了冗余设计，滑块在两个行程端点时，距离导轨端部都留了至少10mm的安全距离，不会因为加工误差或者装配偏差导致滑块从导轨端部滑出，提升了机构运行的安全性。
