手动杠杆式扇形夹紧工装结构设计

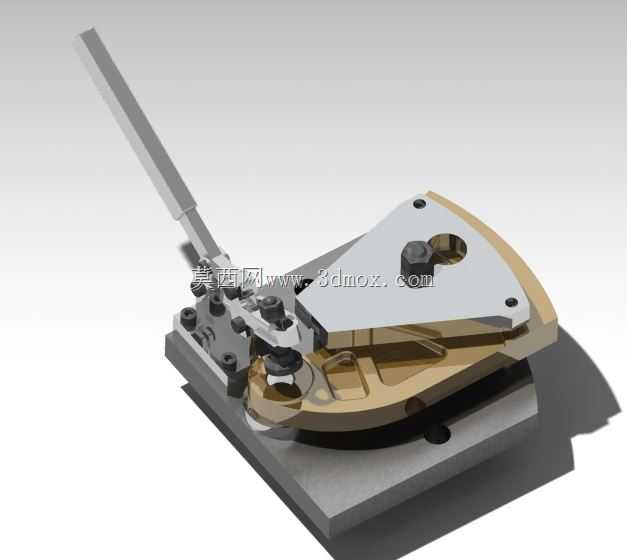

　　在中小批量零件的铣削、钻孔、修形等机加工工序里，这类手动杠杆式扇形夹紧结构是车间工位上出镜率极高的工装类型，不需要外接气源、液压动力源，完全依靠操作手柄的机械力传递实现工件压紧，特别适合分散工位、临时装夹、多品种小批量的加工场景，能省去动力管线排布的麻烦，工人上手快，维护成本极低。从结构布局来看，整套夹紧机构以底部方形安装基板为承载基础，基板上预留了沉头安装孔位，可直接通过内六角螺栓固定在机床工作台或者专用工位架上，安装边界规整，基板的平面度公差控制在0.02mm以内，保证整套工装安装后不会出现倾斜偏移，避免装夹定位误差。

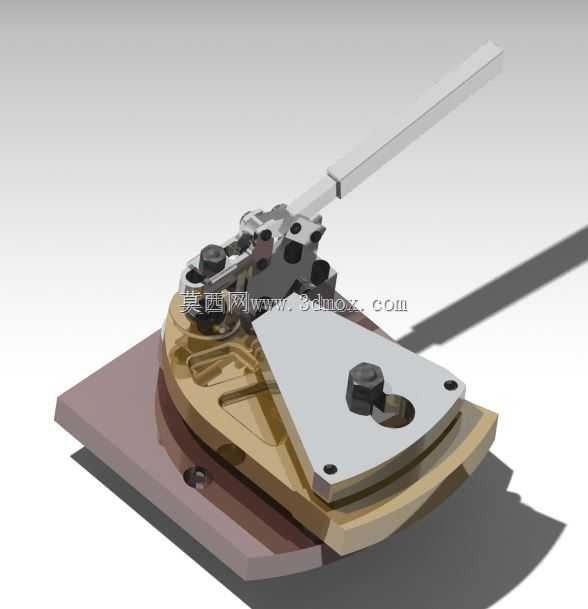

　　核心的夹紧执行部分采用扇形摆动压块设计，压块的弧形接触面做了倒角过渡，不会在工件表面压出明显压痕，压块下方配套了可调支撑钉，可根据待夹紧工件的厚度差异调整支撑高度，适配不同尺寸规格的板类、块类零件装夹需求。力的传递路径设计得非常顺畅，操作手柄通过铰接销轴连接到曲柄连杆结构，手动扳动手柄时，连杆会带动扇形压块绕固定转轴做圆弧摆动，当手柄扳动到死点位置时，整套机构会形成机械自锁，哪怕加工过程中存在切削振动，压块也不会出现松脱移位，不需要额外增加锁紧结构。

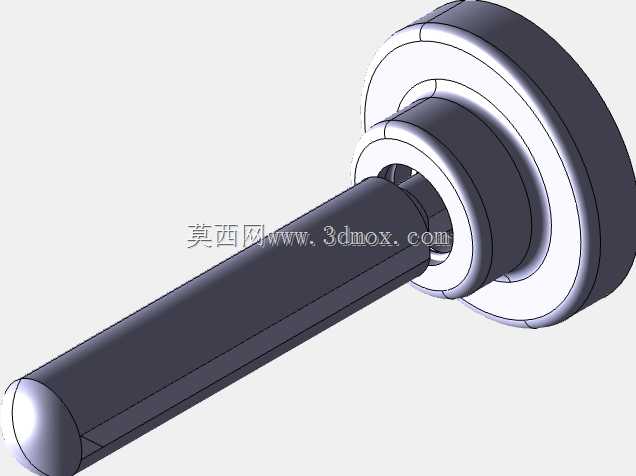

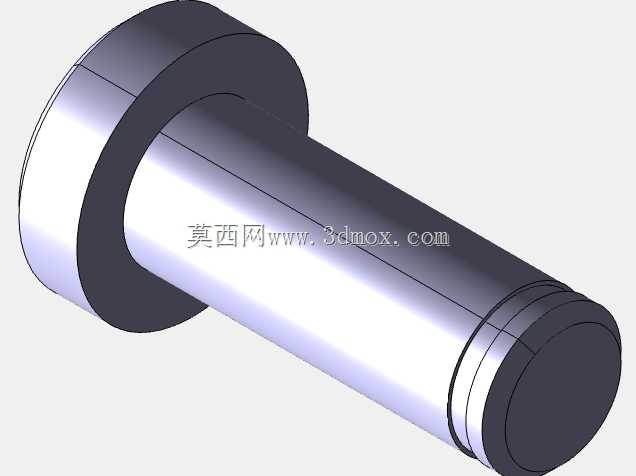

　　在细节设计上，所有铰接转动位置都加装了耐磨铜套，能减少反复扳动带来的销轴磨损，延长工装的整体使用寿命，铜套上预留了注油孔，日常维护时只需要定期注入少量润滑脂就能保证转动顺畅，不会出现卡滞问题。压块与工件接触的表面做了网纹滚花处理，增大接触摩擦力，避免工件装夹后出现滑移，尤其是在承受侧向切削力的时候，滚花面能提供足够的摩擦阻力，保证加工过程中工件位置稳定。这套工装的操作逻辑非常符合一线工人的操作习惯，手柄的长度经过力臂优化，普通人只需要施加不到150N的扳动力，就能在压块位置产生超过2000N的夹紧力，足够应对常规的轻载金属切削加工需求，装夹和松脱的全程操作时间不超过3秒，能大幅减少单件装夹的辅助时间，提升工位加工效率。

　　从安装适配性来看，底部基板的安装孔位采用通用孔距设计，可适配大多数标准机床工作台的T型槽间距，不需要额外制作过渡连接板就能直接安装使用，整体结构没有复杂的异形曲面零件，所有零部件都可以通过常规的铣、钻、磨工序加工完成，制造成本低，后期如果有易损件损坏，车间维修班组就能自行测绘加工替换，不需要依赖原厂配件供应。在实际使用场景中，这类夹具除了用于机加工工位的零件装夹，还可以用在装配工位做零件定位压紧，比如小型组件的铆接、粘接工序，不需要动力源的特性让它可以灵活布置在车间的任意工位，甚至可以配合移动工作台做流动工位的装夹使用。结构设计上充分考虑了排屑需求，基板表面做了倾斜导屑面，加工产生的铁屑不会堆积在机构的转动缝隙里，日常清理只需要用压缩空气吹扫就能完成，不会因为铁屑卡滞导致机构转动失效。
