气动双夹爪平行夹持工装结构

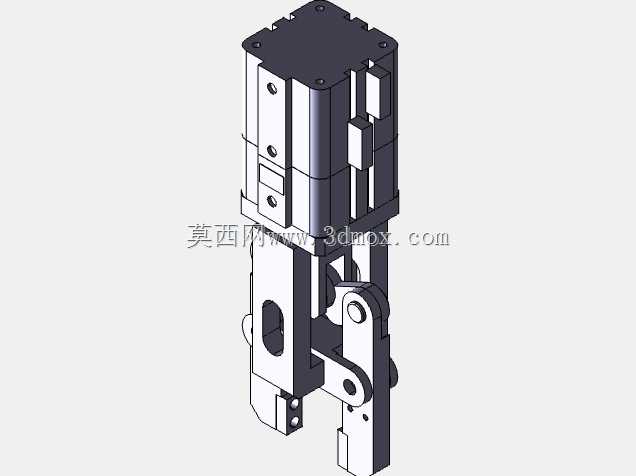

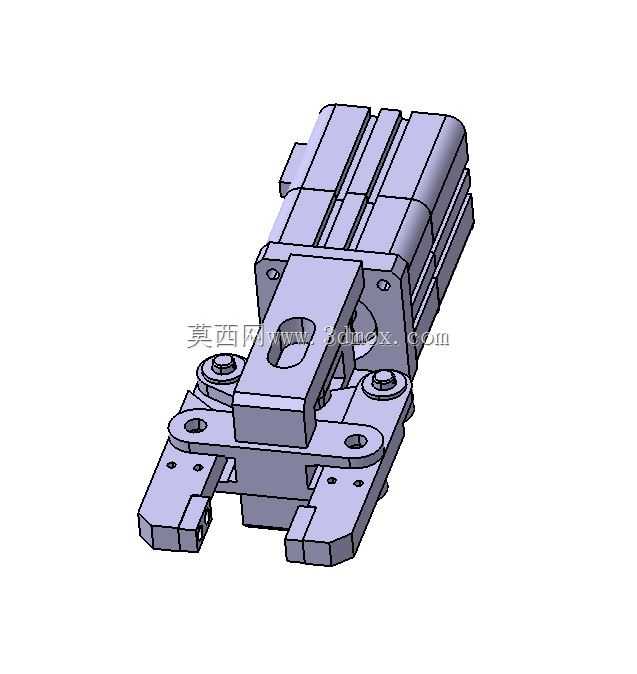

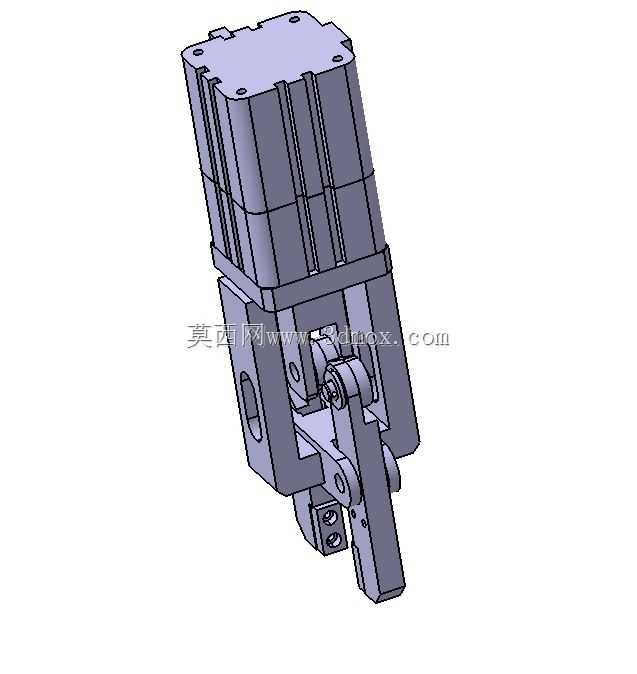

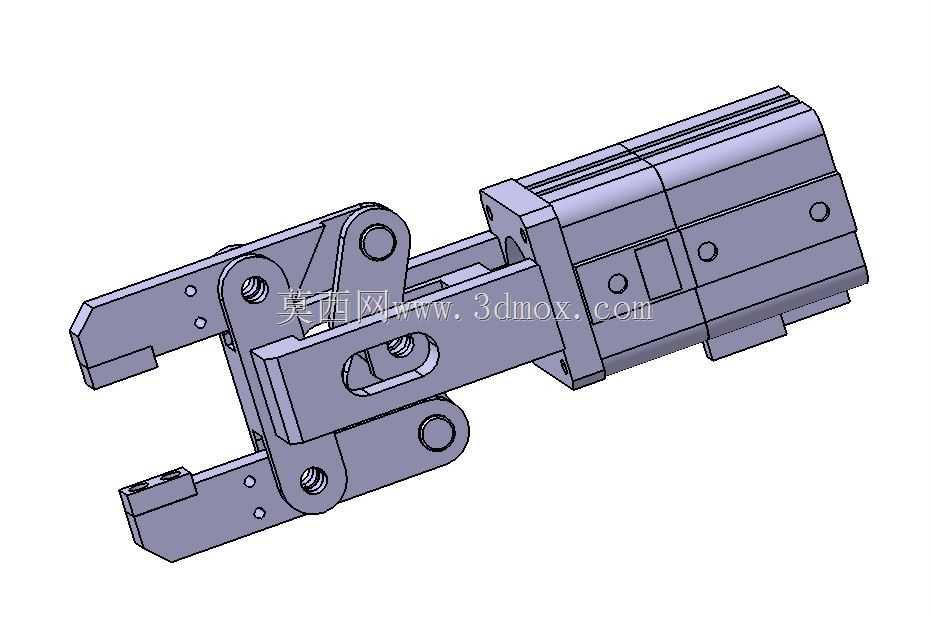

　　这套双夹钳夹持机构，是自动化产线末端执行单元里非常典型的平行夹持构型，日常在3C电子小件分拣、五金零件上下料、注塑件取件工位上的出镜率极高，和普通单夹爪不同，双夹指的布局能在单次行程里完成两个点位的同步夹持，或者针对异形长条形工件做两端同步托夹，避免单端夹持带来的工件翘曲、偏移问题。从结构布局来看，驱动端采用的是集成式气动缸体布局，缸体和夹爪安装基座做了一体化设计，没有额外的转接法兰，整体的轴向长度比分体式夹爪缩短了近三分之一，在狭小的设备内部安装空间里适配性更强，尤其是在多工位转盘、窄空间机械手末端的安装场景下，不会因为整体长度过长和周边工装产生运动干涉。

　　夹指部分采用的是平行开合的运动逻辑，和支点式杠杆夹爪相比，平行夹指在整个开合行程里，夹持面始终和工件基准面保持平行，不会出现夹爪越夹越往中心挤、把薄壁工件夹变形的问题，针对表面平整度要求高的铝件、塑料件，只要在夹指接触面贴一层聚氨酯防滑垫，就能在足够夹持力的前提下避免工件表面夹伤。安装基准面设置在夹爪主体的底部，四个沉头安装孔呈矩形分布，孔位的同轴度、平面度公差都控制在0.02mm以内，安装时只要把基座底面和机械手末端法兰的安装面贴合，拧紧紧固螺丝就能保证夹爪的运动方向和机械手臂的轴向基准重合，不需要额外做打表校正，能大幅减少现场调试的时间成本。

　　夹指的安装位置预留了标准的螺纹孔阵列，用户可以根据自己要夹持的工件外形，定制不同形状的夹指快换块，不需要改动主体结构就能适配不同规格的工件，比如夹圆棒料的时候换成V型槽夹指，夹平板件的时候换成平面带防滑纹的夹指，夹异形件的时候可以做仿形夹指，整个快换过程只需要拧下四个固定螺丝，几分钟就能完成切换，适配小批量多品种的柔性生产需求。从受力传递路径来看，气缸活塞的推力通过中部的楔形滑块传递到两侧的夹指滑台上，楔形面的角度经过优化，在保证足够夹持力放大比的同时，不会因为角度过小出现自锁卡死的问题，气源压力在0.4-0.6MPa的常规工厂供气压力下，单侧夹指的夹持力能稳定在几十牛的区间，足够应对大部分1kg以内工件的搬运需求，而且整个滑动副都做了耐磨衬套的嵌入设计，长时间往复运动的磨损量极小，日常维护只需要定期在滑台位置加注少量润滑脂，就能保证几十万次往复运动的精度保持性。在运动行程设计上，两侧夹指的单边开合行程留足了余量，针对不同尺寸的工件，不需要调整气缸的限位，只要工件的外形尺寸在夹指开合范围内，都能稳定夹持，而且夹指的开合位置设置了硬限位，避免活塞超行程运动导致内部结构撞损。另外整个机构的外露部件都做了圆角处理，没有尖锐的棱角，在设备运行过程中不会刮擦到工件或者操作人员，布线、接气的接口都设置在缸体的尾部，走线走管的时候可以顺着机械手臂的走线槽排布，不会在夹爪运动的时候拉扯到气管或者信号线。

　　很多做自动化设备调试的工程师都有体会，末端夹爪的可靠性直接决定了整台设备的稼动率，这套双夹钳的结构没有多余的复杂传动部件，零件数量少，装配累积误差小，长期运行的故障概率远低于多连杆结构的夹爪，哪怕是在有少量切削液、粉尘的机加工上下料工位，只要在滑台位置加装简单的防尘挡片，就能稳定运行，不会因为粉尘进入滑动副导致卡滞。夹爪整体的重量控制也做了优化，主体部分采用高强度铝合金加工而成，在保证结构刚性的前提下，尽可能降低了末端执行器的重量，能减少机械手运动时的负载惯量，提升机械手的运动速度和定位精度，尤其是在高速搬运的工位上，更低的末端重量能让机械手的加减速时间更短，整线的生产节拍能得到有效提升。
