受奥迪 R8 启发的概念车身 | 在 CATIA V5 中进行曲面建模

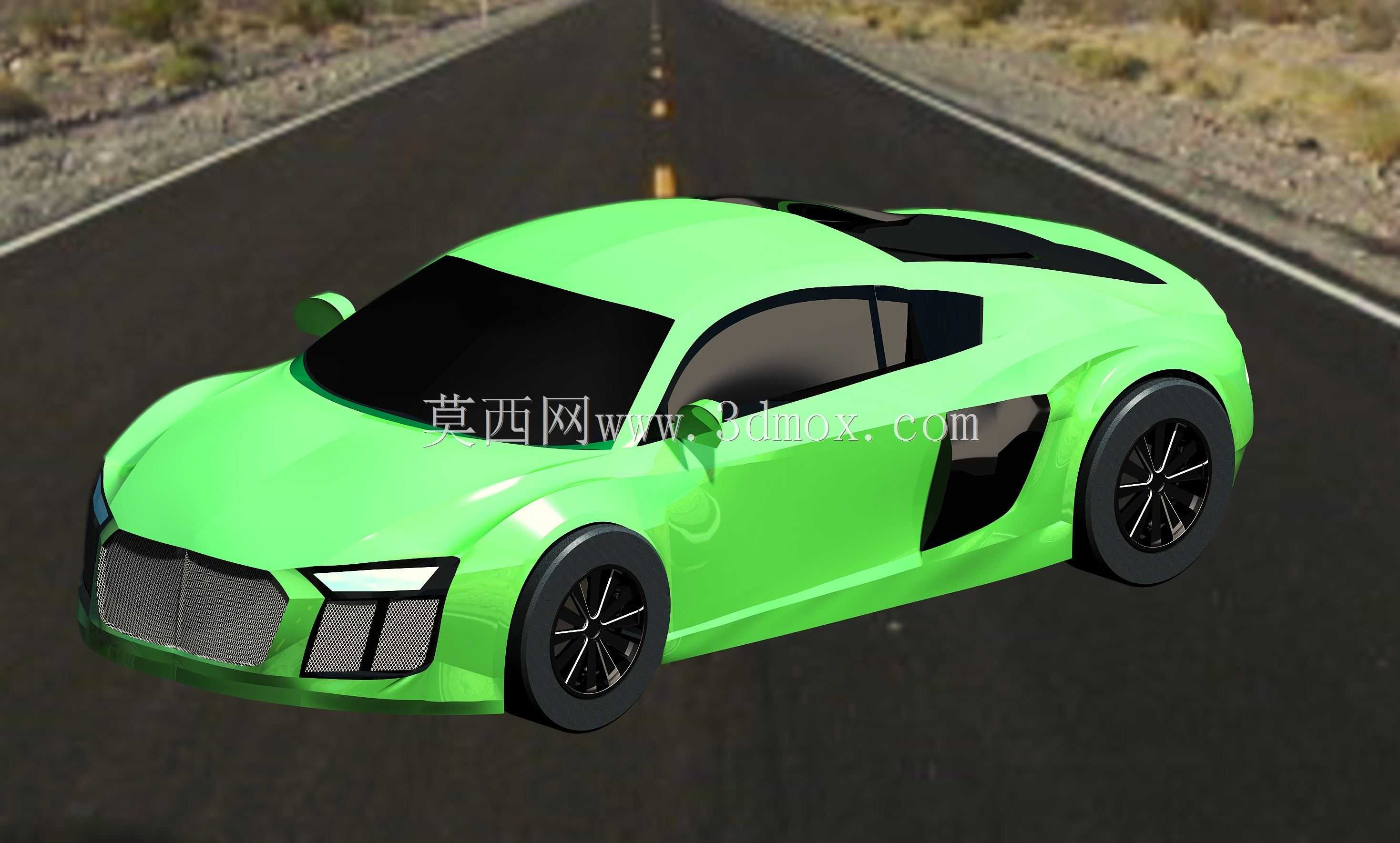

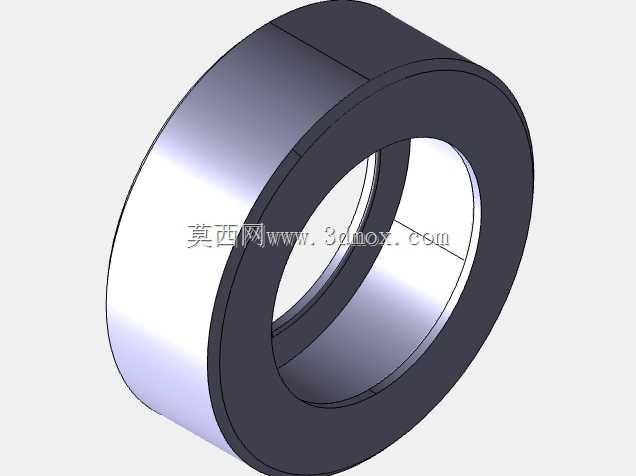

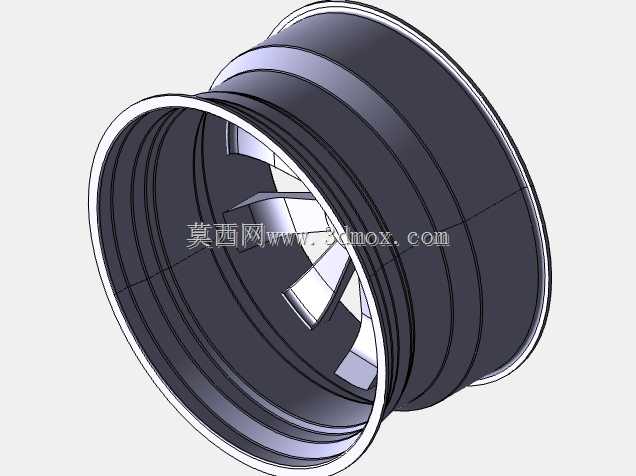

这是我第一次尝试使用 CATIA V5 进行高级曲面建模时创建的概念车身模型。该设计的灵感来自标志性的奥迪 R8，专注于捕捉其流畅、凶悍的线条和空气动力学流动，同时学习汽车曲面设计的原理。该项目使用参考图像和近似尺寸从头开始完成，强调设计美感和表面连续性。?? 使用的软件和工作台：CATIA V5?? 自由式工作台 – 用于创建平滑、自由曲线和 A 级风格曲面?? 生成形状设计 (GSD) – 细化和控制表面质量、过渡和曲率?? 线框和曲面设计 – 构建关联几何并支持高级曲面设计?? 着色和可视化工具 – 用于评估表面反射、平滑度和面板流动?? 模型亮点：从头开始建模的完整车身外部（无需下载几何体）专注于曲率连续性（G1 和 G2）以实现干净的过渡详细的车顶线、挡泥板拱门、引擎盖表面和空气动力学侧面轮廓使用多重混合、扫描创建的表面贴片，和边界工具使用 CATIA 的原生阴影渲染模式进行可视化??项目目标：学习和应用 A 级曲面建模技术了解汽车造型原理和曲面混合逻辑改进 CAD 建模工作流程以实现有机、自由形式的设计

igns为作品集开发和专业设计工作奠定坚实的基础??文件信息：格式：.CATPart（原生CATIA V5文件）版本：CATIA V5 R20或更高版本文件包含干净的表面几何图形（无内部实体或组件）??重要提示：这是一个旨在用于设计实践、可视化和教育目的的概念模型。该几何图形不是为制造或空气动力学测试而设计的 - 它是一个以学习为中心的表面模型。反馈、建议或改进随时欢迎！?? 在 LinkedIn 上查看渲染和完整项目故事：www.linkedin.com/in/yadhukrishnanmr184?? 关于设计师：我是 Yadhu Krishnan MR，一名机械设计爱好者和有抱负的 CAD 专业人士，专注于汽车设计、产品开发和曲面建模。不断学习、构建和突破设计的界限。让我们联系吧！
