直列四缸发动机曲柄连杆组装配结构

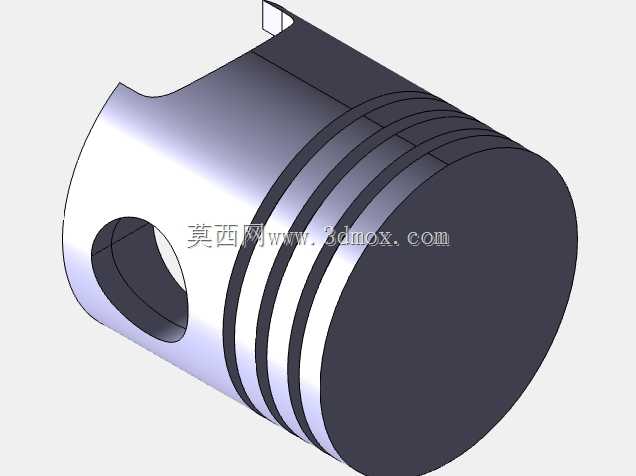

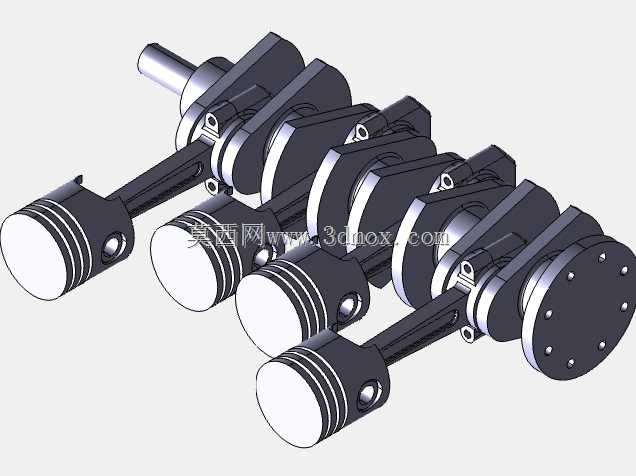

　　这套装配结构是内燃机动力输出的核心组成部分，日常在乘用车动力总成开发、小型通用动力设备研发、职业院校机械原理教学场景中都能见到对应的实物应用，其核心作用是完成燃料化学能到机械旋转动能的转换，为整套设备提供持续的动力输出。从结构组成来看，整套装配包含四个成列排布的活塞组件、对应匹配的连杆部件、整体式锻造曲轴以及各部件间的连接定位结构，活塞部分采用了典型的内燃机活塞裙部轮廓设计，环槽位置预留了气环、油环的安装空间，能够在气缸内往复运动过程中完成密封、导热的功能，避免燃烧室高压气体泄漏，同时将燃烧产生的热量通过活塞环传递到气缸壁完成散热。

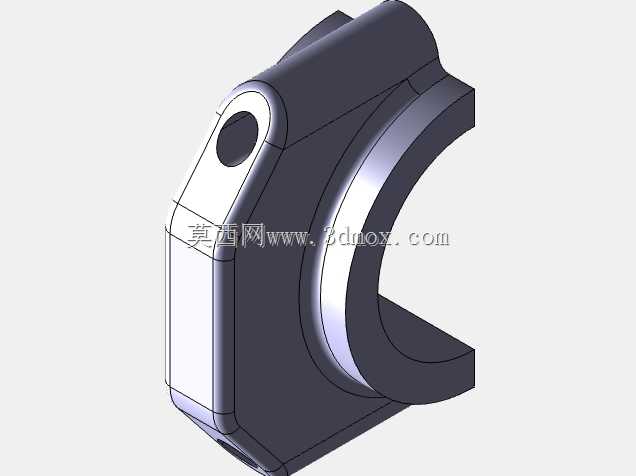

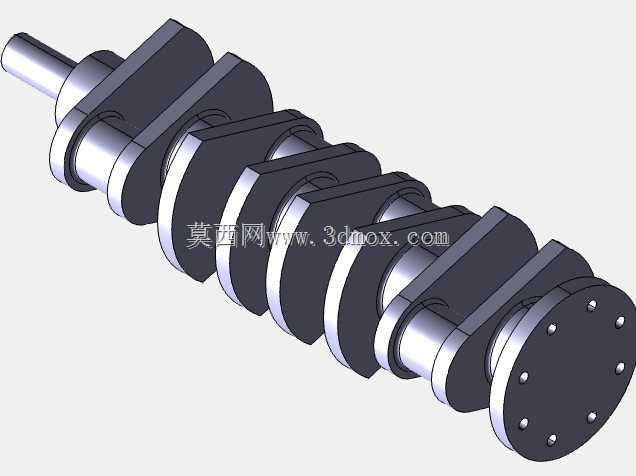

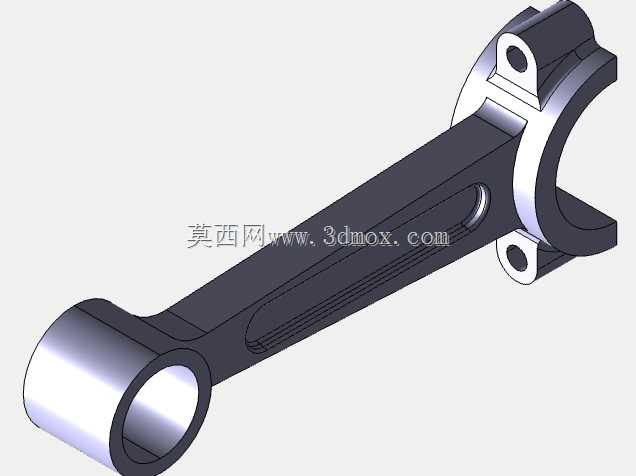

　　连杆部件采用了大小头分体式设计，小头端通过活塞销与活塞铰接，大头端采用剖分结构通过连杆轴瓦与曲轴的连杆轴颈连接，能够将活塞承受的爆发压力可靠传递到曲轴，同时适配活塞往复运动到曲轴旋转运动的运动形式转换，设计过程中需要严格校核连杆杆身的抗弯、抗扭强度，避免高转速工况下出现连杆变形甚至断裂的失效问题。曲轴部分采用了四缸机典型的平面曲轴设计，四个连杆轴颈按照180度相位角排布，能够匹配四缸发动机的点火顺序，保证动力输出的平顺性，曲轴前端预留了正时驱动结构、皮带轮的安装接口，后端设置了飞轮连接的法兰结构，平衡块的轮廓经过优化设计，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转过程中的振动水平。

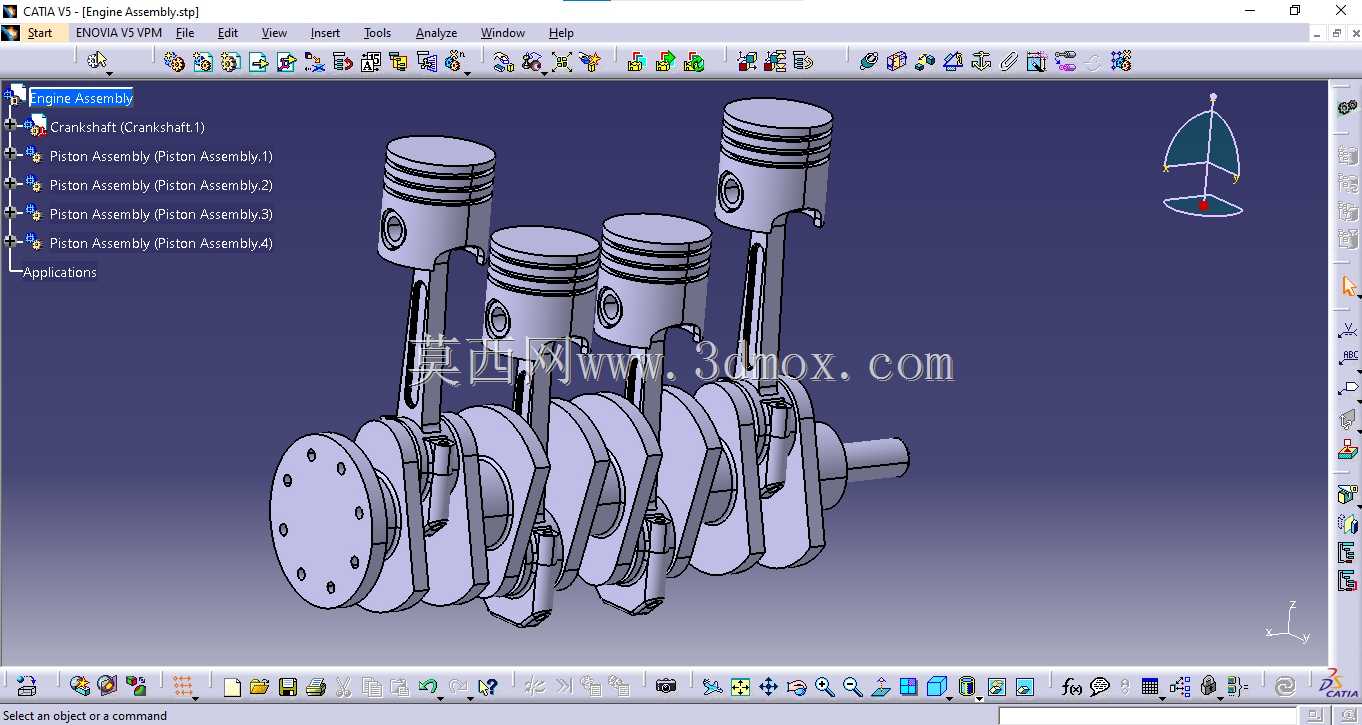

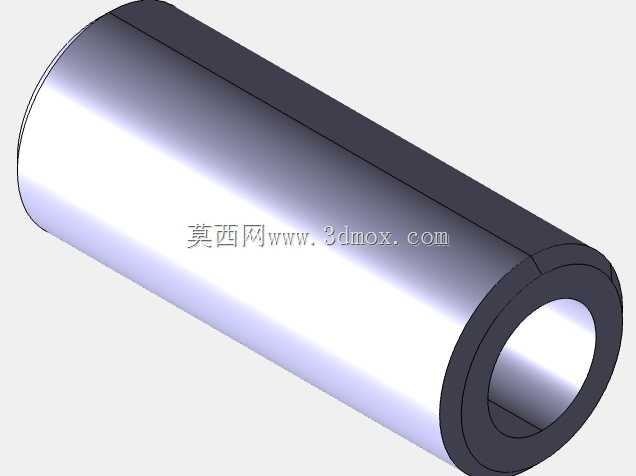

　　在装配设计层面，所有部件的配合公差都经过了严谨匹配，活塞销与活塞销座、连杆小头衬套的配合采用过渡配合设计，保证常温下的连接可靠性同时避免热态下出现卡滞；连杆大头与曲轴连杆轴颈之间的轴瓦间隙严格控制在合理区间，能够建立稳定的润滑油膜，减少运转过程中的摩擦磨损；曲轴主轴颈与缸体主轴承座的同轴度公差在建模过程中做了严格约束，避免曲轴运转过程中出现附加弯曲载荷。从安装边界来看，整套曲柄连杆机构的轴向尺寸、径向回转半径都严格匹配直列四缸发动机的缸体内部空间，活塞在上止点、下止点位置时与缸盖、曲轴箱的安全间隙都做了预留，不会出现运动干涉问题；曲轴的轴向定位结构设置在中间主轴颈位置，能够承受离合器分离、正时链条传动带来的轴向载荷，避免曲轴出现轴向窜动。在实际工程应用中，这套装配结构的建模精度直接影响后续发动机动力学仿真、强度校核的结果准确性，建模过程中需要严格还原每个部件的细节特征，包括活塞的避阀坑结构、连杆大头的定位齿结构、曲轴的润滑油道走向，这些细节都会直接影响发动机实际运转的可靠性。比如活塞顶部的避阀坑深度如果设计不合理，在气门正时出现偏差时就会出现活塞撞气门的严重故障；曲轴润滑油道的开孔位置如果偏离轴瓦的油槽区域，就会导致轴瓦润滑不足出现烧瓦故障；连杆螺栓的安装孔位置度如果超差，会导致连杆大头装配后出现变形，加剧轴瓦的偏磨问题。

　　对于结构设计从业者来说，这类核心动力部件的装配建模需要充分考虑实际加工、装配、运维全流程的需求，比如连杆大头的剖分面采用锯齿形定位结构，就是为了保证连杆盖装配后的位置精度，同时方便后期维修拆卸；活塞裙部设计成微椭圆轮廓，是为了补偿活塞工作时热膨胀带来的变形，避免活塞在气缸内出现拉缸问题。整套结构的运动逻辑经过了多轮仿真验证，活塞的往复运动通过连杆转化为曲轴的旋转运动过程中，各部件的运动轨迹都经过干涉检查，不存在运动死点，也不会出现部件间的碰撞问题，能够满足高转速、高负荷工况下的长期运转需求。
